Časovač pro vrtič na hodinky

Zpráva

09freds · #1 Příspěvek od **09freds** » 16 bře 2017, 16:01

Zdravím, odešel mi časovač ve vrtiči na natahování hodinek a vzhledem k tomu , že nemám schéma a jsou tam činské IO, bych ho potřeboval nahradit nejakým jiným časovačem.Zhruba parametry, které by měl mít: napájení 4-4.5 V, výstup cca 500mA pro motorek, 1 hodinu zapnuto - motorek se točí, 3 hodiny klid, jako luxus přepínání směru otáček(ručně). Samozřejmě intervaly mohou být v poměru 1:3 i jiné.
Nemá někdo něco vymyšleného ?
Děkuji.

#2 Příspěvek od **EKKAR** » 16 bře 2017, 16:21

Pomaluběžnej oscilátor = AKO jako základní zapojení CMOSový verze 7555, periodu bych dal klidně i několik minut, za to jako "dekodér" by se dal osadit třeba oscilátor+čítač/dělič násobkama 2 typu CD4060 (má výstupy aktivní po mocninách čísla 2 až po 2^14).
Zkus, uvidíš sám.

09freds · #3 Příspěvek od **09freds** » 16 bře 2017, 17:58

Dík za radu, teoreticky vím o čem mluvíš ale prakticky to realizovat je asi nad mé síly. Myslel jsem zda není už nějaké kompletní zapojení, případně s DPS...........

Celeron · #4 Příspěvek od **Celeron** » 16 bře 2017, 18:19

Tohle umí každý jednomodulový univerzální časový relé na Din lištu do rozváděče. Nikdy jsem ho ale nekuchal jak je to vevnitř velký ale pokud by se nahradily přepínače propojkama, poťáky odporama a vyhodilo koncový spínací relátko, tak kdo ví. :wink:

Ale je to na 12 DC či 230AC.

09freds · #5 Příspěvek od **09freds** » 17 bře 2017, 09:04

No prozatím jsem zapojil motorky na tvrdo na zdroj a ten na časový spínač v zásuvce. Samozřejmě to funguje,ale chtěl bych něco sofistikovanějšího....

weed_smoker · #6 Příspěvek od **weed_smoker** » 18 bře 2017, 15:01

V těch relátkách na DIN lištu je za kondíkem nebo odporem malej zdroj 12-24V podle vstupního napětí a přepínacího relátka.Logika bejvá nejčastějc 5V,jsou ale i 12V a 3V3,má to na desce malej stabilizátor nebo zenerku,cívka relátka se ovládá obvykle LOW-SIDE zapojenym NPN tranzistorem v SMD.

wlezley · #7 Příspěvek od **wlezley** » 19 bře 2017, 12:22

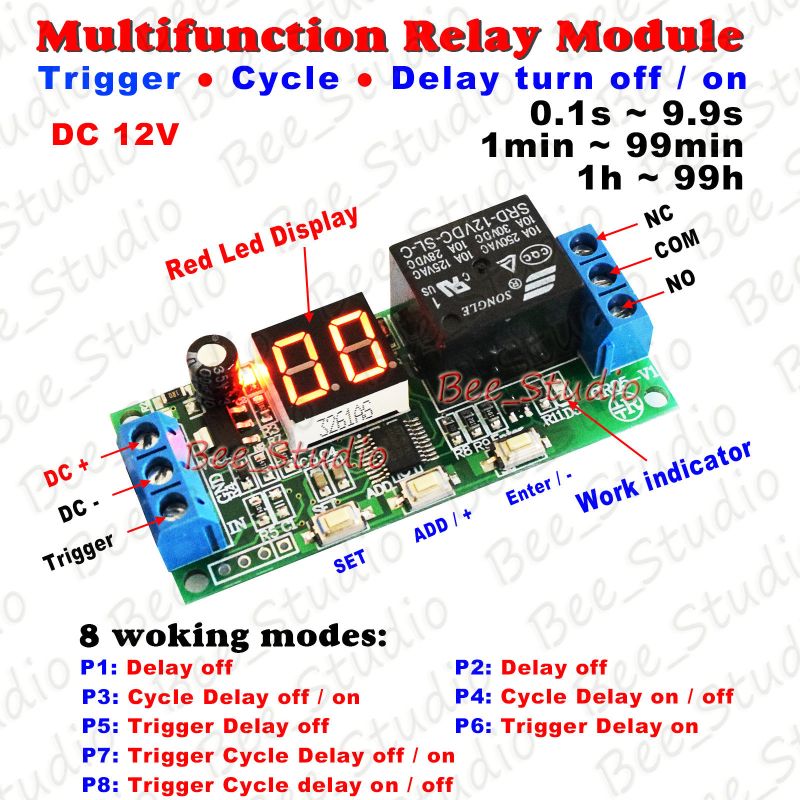

Pokud nehodláš konstruovat a chceš hotové řešení tak za 100 Kč je na výběr několik typů. Jen zvážit napájení, baterie nebo síťový adaptér?

09freds · #8 Příspěvek od **09freds** » 19 bře 2017, 15:35

Dík za radu , asi vyzkoším. Nerozumím ale způsobu napajení, může se napájet buď usměrněným nebo střidavým napětím? A rozumím tomu, že vystupní proud je 10A?

wlezley · #9 Příspěvek od **wlezley** » 19 bře 2017, 19:02

Napájení 12V stejnosměrných, a relé může spínat až 10A. Ale na ebay je spousta kostrukcí, napájených beteriemi, jiným spínacím prvkem, bez displeje atp.

09freds · #10 Příspěvek od **09freds** » 21 bře 2017, 17:32

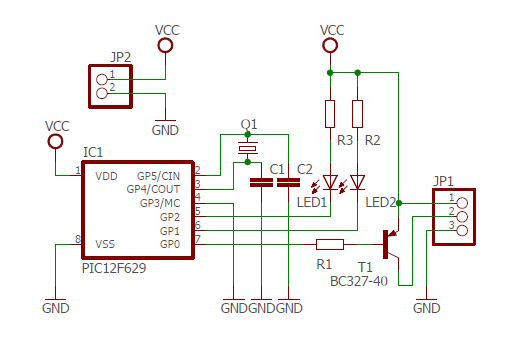

Tak jsem se rozhodl použit časovač s PIC 12F629 nebo PIC 12F675. Slouží k periodickému zapínání a vypínání připojeného spotřebiče nebo obvodu. Doba zapnutí a vypnutí je taktéž pevně daná, dle naprogramování.

Web autora zapojení:http://jirky.webz.cz/index.php?page=casovac-12f629-12f675

wlezley · #11 Příspěvek od **wlezley** » 21 bře 2017, 18:01

To je hezký, na to, že jsi nevěl jak připojit napájení. Naplnit PIC je proti tomu brnkačka, to je fakt. Asi stárnu :-)

09freds · #12 Příspěvek od **09freds** » 23 bře 2017, 09:40

Stárneme všichni, nic si z toho nedělej............
