Detekce vysílače ovládaní vrat

Zpráva

termit256 · #31 Příspěvek od **termit256** » 02 kvě 2017, 12:37

markoni píše:...Dej typ na logický analyzátor za 200kč…

Mrkni na ebay, je tam toho mraky, treba http://m.ebay.com/itm/USB-Logic-Analyze ... 0408.m2460

Jak dobre to bude fungovat ale netusim, zkus pohledat zkusenosti na internetu. V kazdem pripade bych rekl ze lip jak zvukovka nebo ten historicky osciloskop. Ja pouzivam LA od zeroplus, ty funguji dobre, bohuzel ale nejsou za 2 kila :-)

Lepsi by bylo nejdriv napojit na tu zvukovku/LA vstup modulace vysilace abys videl jak ma vypadat ocekavany signal, a nemusel ho hledat v tom prijatem sumu smisenem s vysilnim cehokoliv v okoli

termit256 · #32 Příspěvek od **termit256** » 02 kvě 2017, 13:25

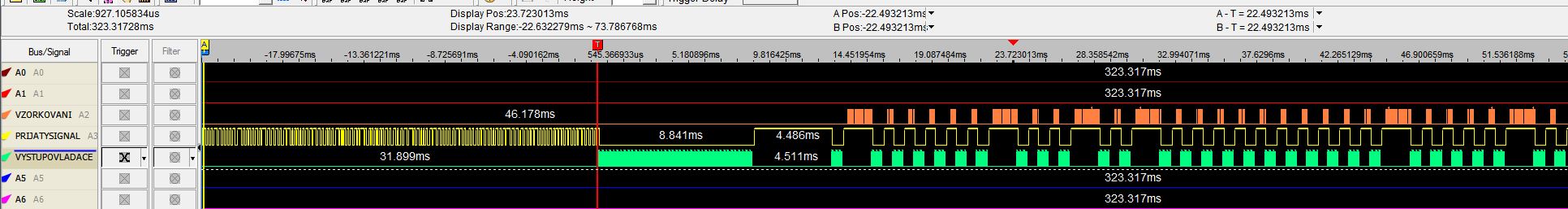

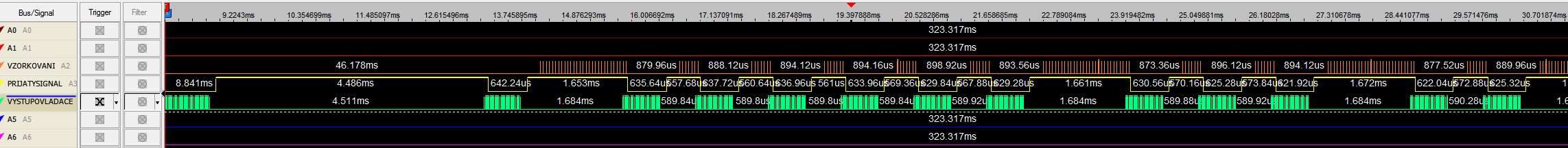

Tady mas typicky prubeh nejakeho vysilani. Uplne vlevo je sum, pak nasleduje zminovana hlavicka - 8ms vysilani a 4ms klid (prijatysignal je negovany) a pak jiz jsou data. Na druhem obrazku je patrna detekce nuly a jednicky pomoci vzorkovani. Kdyz po vzestupne hrane po dobu 25 vzorku (oranzovy prubeh) je stale uroven H, jde o jednicku, pokud jen po dobu 6 vzorku jde o nulu nebo opacne, je to jedno. Musis v poctech vzorku nechat malou toleranci, ale pokud se prijme neco co je vyrazne mimo ocekavanou nulu nebo jednicku, vsechno zahodis a cekas znovu na signal odpovidajici hlavicce. Kdyz prijmes treba 20bitu a vsechny budou odpovidat tvemu kodovani nul nebo jednicek mas relativne velkou jistotu ze se prijima tvoje vysilani i kdyz je kod plovouci. Muzes zkusit jestli neni zacatek kodu pevny a detekovat jen ten, pak bude pravdepodobnost prijeti neceho jineho mnohem nizsi. Takhle to mam udelane ja a funguje to.

Edit: obrazky se prohodily, ten ktery nazyvam jako prvni je az druhy :-)

#33 Příspěvek od **masar** » 02 kvě 2017, 16:41

Ten zvukový záznam je dostatečný na návrh softwarové detekce. Signál obsahuje "preamble" ve formě 12 definovaných pravidelných impulzů následovaných definovanou mezerou a to je podle mého názoru dostačující informace pro detekci užitečného signálu. Není třeba dalších oscilogramů. Teď už je potřeba jen navrhnout soft pro MCU pro detekci. :wink:

markoni · #34 Příspěvek od **markoni** » 02 kvě 2017, 17:33

termit256 píše:mas relativne velkou jistotu ze se prijima tvoje vysilani i kdyz je kod plovouci.

Velice si toho vážím žes mě udělal ten rozbor ale mě jde od samého počátku jen o detekci vysílače ne o rozpoznání jestli je to můj nebo ne

masar píše:Ten zvukový záznam je dostatečný na návrh softwarové detekce. Signál obsahuje "preamble" ve formě 12 definovaných pravidelných impulzů následovaných definovanou mezerou a to je podle mého názoru dostačující informace pro detekci užitečného signálu. Není třeba dalších oscilogramů. Teď už je potřeba jen navrhnout soft pro MCU pro detekci.

Toto jsem potřeboval se utvrdit že to půjde.Ještě pro vás ale pro mne ne úplná maličkost

jak ten program napsat? ze šuplíku se na mě dívá PIC12F629 a Atiny13A co je lepší? pro mně je PIC12F629 protože trochu umím ASM dozvuky ze školy která vycházela v KTE magazínu

ale příkladu v C se nebráním.díky

termit256 · #35 Příspěvek od **termit256** » 02 kvě 2017, 18:30

Zvladne to jakykoliv MCU ktery umis programovat. Ja to mam jen jako doplnek v programu ktery dela bambilion dalsich veci. Je to temer 20000 radku v asm, myslim ze nema zadny vyznam to sem davat. Nez bys vypreparoval casti zodpovedne za dekodovani, mel bys to napsane 10x :-)

#36 Příspěvek od **masar** » 05 kvě 2017, 13:44

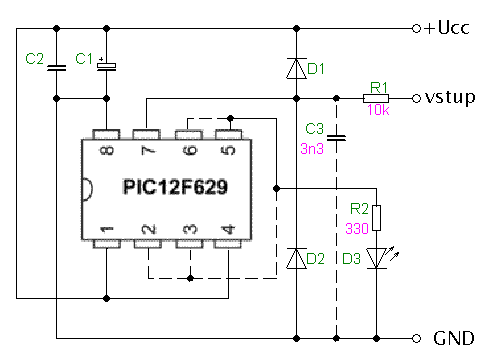

Kdybys neuspěl se svým softem, můžeš vyzkoušet ten můj. Platí pro níže uvedené schema a pro obě polarity signálu. Při přítomnosti signálu RC svítí LED. Testováno v simulátoru na té tvé nahrávce.
:wink:

edit: update verze

Atlan · #37 Příspěvek od **Atlan** » 05 kvě 2017, 19:56

A naco je dobre to detekovat, naco to chces pouzit? Aky to ma zmysel?
