Videoton EA7386 offset

Zpráva

ypsi · #1 Příspěvek od **ypsi** » 06 kvě 2017, 09:51

Zdar páni.

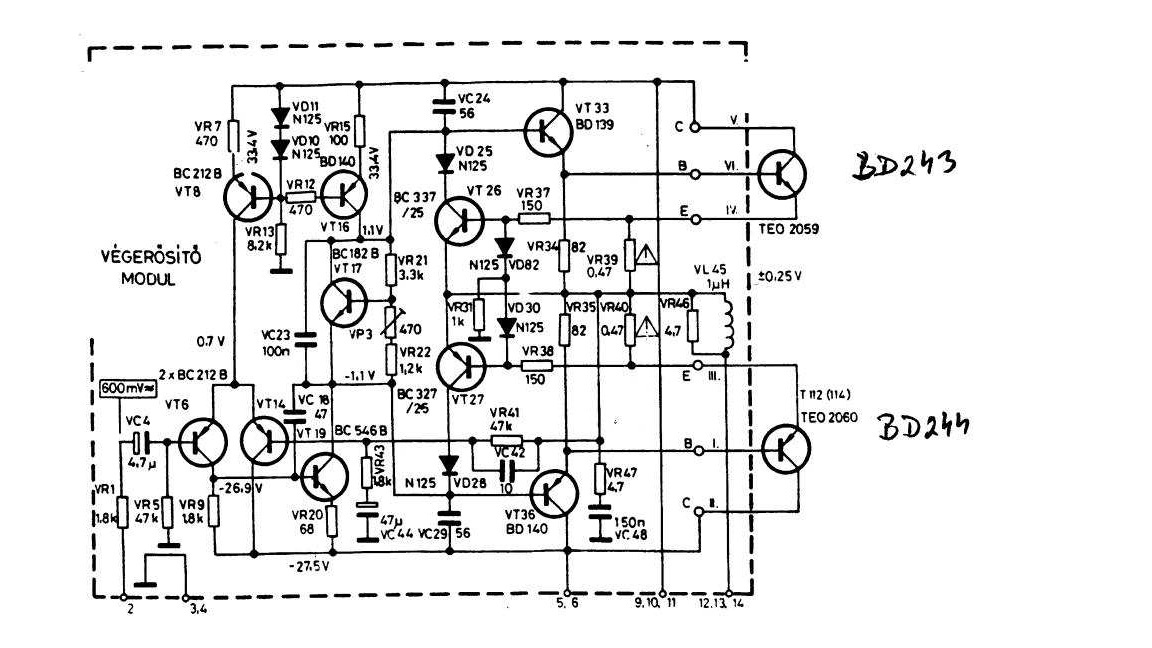

Riešim tohoto maďara, a trocha sa neviem pohnúť. Bol prerušený VT8 /orig BC212, nahradený BC556/, a skratované diódy VD11 a VD10 /orig N125, nahradené 1N4148/.
Koniec sa rozbehol, ale offset na výstupe je cca 2,4V. Napatie na C VT8 po chvíli od zapnutia vycestuje na cca 1,5V, tam sa plus/minus ustáli, ale nieje stabilné.
Ďalej sa na výstupe objavuje rušenie, hlavne v obvode spätnej vazby, /B VT14/, potuluje sa ale po celej signalovej ceste konc. modulu.

Potrebné hodnoty samozrejme domeriam a dopíšem.

Ďakujem za rady
:agree:

#2 Příspěvek od **masar** » 06 kvě 2017, 10:46

Osciloskopem zkontrolovat, zda jde o "rušení" nebo kmitání. Přeměřit vstupní dvojici tranzistorů, všechny ty "kompenzační" kondenzátory, boucherot...
Pokud offset cestuje s časem, kontroluj oteplení tranzistorů, může být "načnutý" některý BD...
:wink:

ypsi · #3 Příspěvek od **ypsi** » 06 kvě 2017, 10:57

Nevypadá to ako kmitanie, skôr sa to podobá na stuďák, ale tie sú skontrolované.

#4 Příspěvek od **Hill** » 06 kvě 2017, 11:04

Napětí na c VT8 z principu nemůže být mimo pásmo +0,7 až +1 V proti středu napájení. Mrkni na to osciloskopem, jestli po výměně tranzistorů ten koncák nezakmitává.
Jestli ne, pak jiná úroveň signalizuje, že se zpětná vazba snaží srovnat ještě další vadnou součástku, podle cestování napětí bych šel napřed po svodech kondenzátorů, pak po přechodech (přednostně Ube u VT8, VT14, VT26, VT27, VT34 a VT36), teprve pak po odporech.
Jo, a ještě zkontroluj napětí na VR5 a VR31, na VR5 nemůže být vyšší, než 0,3 V, na VR31 by bez buzení zesilovače nemělo být pokud možno měřitelné vůbec.

ypsi · #5 Příspěvek od **ypsi** » 06 kvě 2017, 11:20

Jo, díky Hille, prebehnem to, a dám vedieť.

ypsi · #6 Příspěvek od **ypsi** » 06 kvě 2017, 21:10

Meranie z uzemnenym vstupom.
VR5 ok, 0.31V, VR31 0.05-0.1,kmitá, časovo stúpa nahor.Napatie na VR13 je 30.50 az 30,60, taktiez zakmitava medzi tymito hodnotami

#7 Příspěvek od **Hill** » 06 kvě 2017, 21:15

A co symetrie zdroje?
Nemáš někde urvaný střed napájení?
V záporné větvi souhlasí napětí podle schématu?

Pikofarad · #8 Příspěvek od **Pikofarad** » 06 kvě 2017, 21:20

Druhý kanál jede normálně?

ypsi · #9 Příspěvek od **ypsi** » 06 kvě 2017, 21:31

druhy kanal da sa povedat ze ok, offset 85mV.
Rušenie lezie z modulu von, pri uzemnení vstupu sa rušenie na výstupe stratí. Teda 100% sa ruch tvorí niekde v koncovom module.
:smash:

ypsi · #10 Příspěvek od **ypsi** » 06 kvě 2017, 21:50

Tak jo, VT06 bol nakopnuty. Staticky relativne ok, po zahrievaní sa začínal meniť na diodu :roll:
