DENON AVC-A1D

Zpráva

rishard123 · #1 Příspěvek od **rishard123** » 07 kvě 2017, 20:00

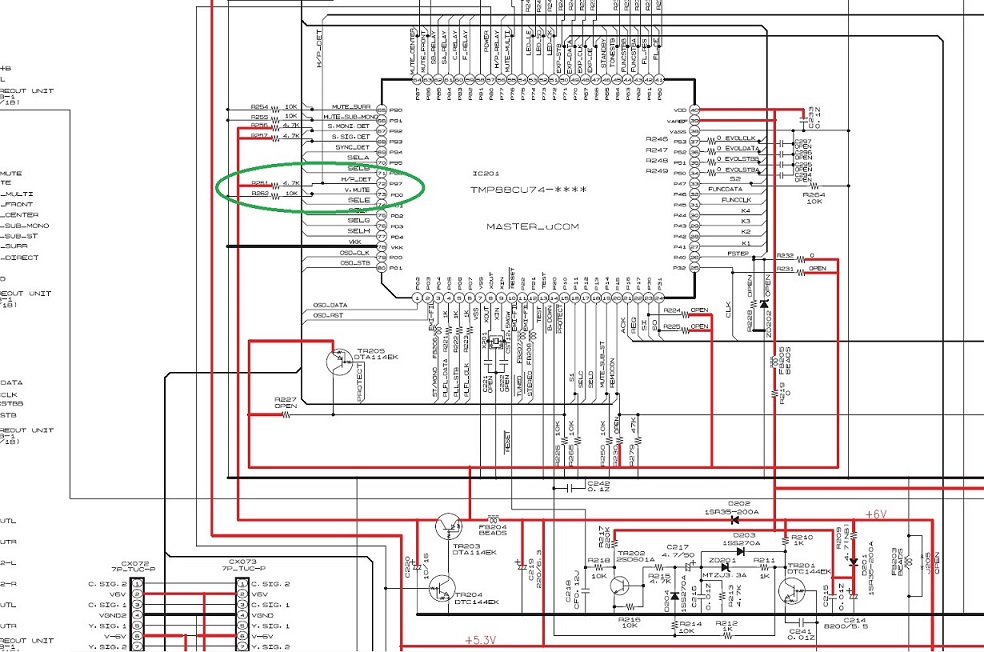

zdravím,prosím o radu ohledně chování uCOM při vstupu sluchátek,na odporu R261 je přivedeno napětí 5,25V,za odporem 4,7k jsem nnaměřil 0,8V,které nestačí na sepnutí obvodu do stavu "H" a detekce sluchátek.Při bypasu tohoto odporu sluchátka detekuje a sepne relé.Při odpojení se tento vstup přizemní a dojde ke stavu "L" a odpojení relé,děkuji za radu

rishard123 · #2 Příspěvek od **rishard123** » 07 kvě 2017, 20:03

servisní manuál
www.go-gddq.com/upload/2013-06/04/2013052934.pdf
