Časový spínač

Zpráva

jerab · #1 Příspěvek od **jerab** » 10 čer 2017, 16:29

Řeším zvláštním způsobem spínač který mě sepne zátěž na cca 1 min.po libovolné době a zajímá mě,zda to bude v této sestavě fungovat.Pro libovolnou dobu prodlevy,použiju mech.časový spínač do zásuvky který bude napájet koupený čas.spínač na ventilátor,který jde nastavit od nuly do 25min.Tento spínač má 3mody spínání.Mod B sepne po přerušení napájení na svorce T což zajistí spínač v zásuvce,který má nejkratší čas 15min.a takto se to bude opakovat.Přikládám foto spínače pro vent.

hakamusai · #2 Příspěvek od **hakamusai** » 10 čer 2017, 17:19

Chceš po tom časovým spínači aby vyplo po uplynutí nastavený doby ?
To by byla varianta (výrobní nastavení),

jerab · #3 Příspěvek od **jerab** » 10 čer 2017, 17:59

Časový spínač vypne po uplynutí nastavené doby na spínači ventilátoru.Toto zajistí prostřední mod.Tovární nastavení je horní A.

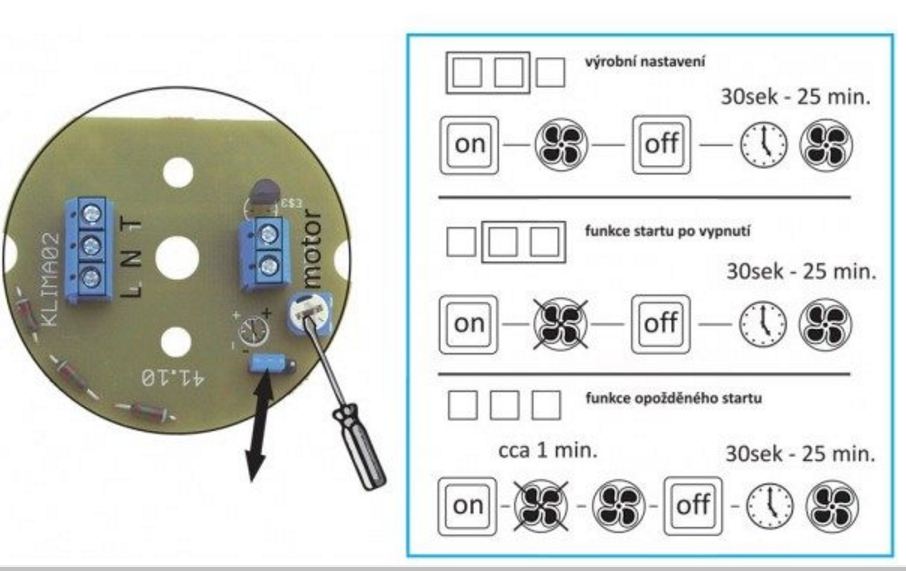

jerab · #4 Příspěvek od **jerab** » 10 čer 2017, 18:06

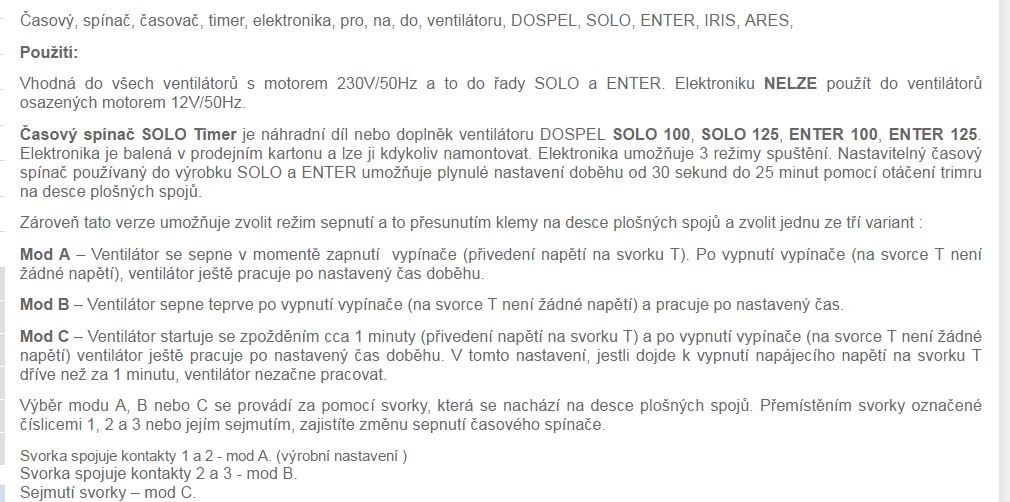

Popis spínače

#5 Příspěvek od **Achab** » 10 čer 2017, 19:27

V módu "B" by to fungovat mělo. Ovšem ventilátor spustí i krátkodobý výpadek napětí ze spínací zásuvky. Pokud to není žádoucí měla by být spínací zásuvka napájena ze stejného obvodu jako časovač a ventilátor.

hakamusai · #6 Příspěvek od **hakamusai** » 10 čer 2017, 20:30

Otázkou je jak se přesně relé chová vstup signálu T a pokud signál není.Z toho popisu to není patrno.
Vhodnější by bylo použít jiný časový relé.

jerab · #7 Příspěvek od **jerab** » 10 čer 2017, 20:33

Tak v tom jsem potřeboval mít jistotu.Výpadek proudu nevadí ! Díky.

jerab · #8 Příspěvek od **jerab** » 10 čer 2017, 20:42

Souhlasím s Achabem!
hagamusai-pravděpodobně jsi nepochopil můj návrh spínání ventilátoru

#9 Příspěvek od **Achab** » 10 čer 2017, 21:00

Pokud jsem to správně pochopil tak je to běžný časovač třeba na ventilátor WC, v základním zapojení ovládaný obyčejným vypínačem. Při obvyklém použití se počítá s napájením z jedné společné fáze.
Pozor na to - napájení vstupu "T" z jiné fáze nemusí být u některých typů přípustné, mohlo by dojít ke zničení časovače :!:

Mód "A" neodpovídá požadavku 1 minuty chodu po 15-ti minutách. Ventilátor by běžel po celou dobu sepnutí spínacích hodin (15min) plus nastavený čas.

hakamusai · #10 Příspěvek od **hakamusai** » 10 čer 2017, 21:21

jerab> jo,pochopil jsem to jinak.Myslel jsem že to budeš časově spínat něčím dalším a tohle má sloužit pro omezení doby běhu něčeho. Já měl spíš v hlavě jednofunkční časové (CRM-81J a pod.) relé ,kdy po zapnutí napájecího napětí vypne(přepne kontakty) dle nastavenýho času.
To je jedno.

jerab · #11 Příspěvek od **jerab** » 11 čer 2017, 08:40

achab:přesně tak,jak to popisuješ,proto jsem zvolil mod B prostřední zapojení.Pochopitelně že to nebude spínat vent.ale zátěž okolo 150w induk.a proto bude předřazeno rele.
