impulzní spínač - ojedinělý impulz

[JirkaK]

Dobrý den, jsem železniční modelář a mám jednu malou/velkou jednoduchou prosbu: kolejový kontakt, který vlak sepne kovovými koly. Mám již obvod, který toto bude snímat (citlivý) a jeho výstupem je reléový kontakt. Nemohu spolehlivě vyřešit toto: Aby kontakt zareagoval pouze na první nápravu a vyslal pouze jeden impulz dále. Jinak řečeno: vlak najede na kontakt - sepnutím vyšle impulz - kontakt již nebude dále reagovat na další nápravy - ale po nastavené době (4-5s) se opět stane aktivním. Bylo by asi lépe toto řešit až obvodem připojeným za ním (kontakt ať si spíná), např. časovač 555 by mohl umět na základě signálů na vstupu vygenerovat pouze jeden impulz a po nějakou dobu na vstupní signály nereagovat.
Napsal jsem to asi příliš složitě, ale to abych zavedl do věci. Velmi děkuji za nějaké funkční zapojení či možnosti.

[jasin]

Zapoj jako první monostabil s dobou klopení 4 sec a tím spouštěj případně další monostabil s dobou impulzu jakou potřebuješ, pokud potřebuješ kratší než ty 4 sec. MOS řada 4000 obsahuje obvody, kde jsou dva monostabily v jednom pouzdru a v TTL řadě 74xx jsou taky, stačí se podívat na doporučená zapojení.

[Radix]

Pokud vím, tak železniční modeláři mají velkou databázi elektronických zapojení.
Určitě to jde někde sehnat.

[PavelFF]

Zapoj jako první monostabil s dobou klopení 4 sec a tím spouštěj případně další monostabil s dobou impulzu jakou potřebuješ, pokud potřebuješ kratší než ty 4 sec. MOS řada 4000 obsahuje obvody, kde jsou dva monostabily v jednom pouzdru a v TTL řadě 74xx jsou taky, stačí se podívat na doporučená zapojení.

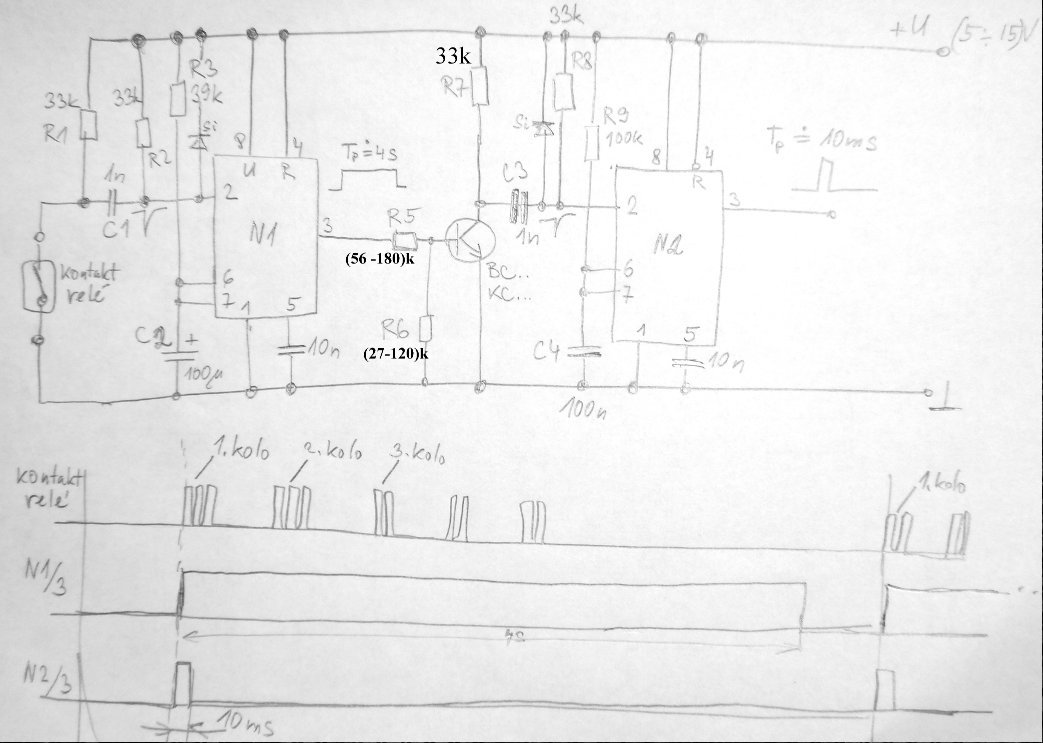

S řadou 4000 to jistě půjde, ale protože to s ní neumím, posílám verzi s 555 (556).
Neuvedls dobu trvání pulzu, zvolil jsem asi 10ms. Hodnota většiny součástek není kritická , kromě časovacích R a C. Doba trvání výstupního pulzu je zhruba Tp=1,1 RC.
Takže např. 1,1xC2xR3 = 4,3sec.

[dj_Paul]

Aby jsi nemusel vymýšlet složité obvody tak vyzkoušej toto:

Na podvozek lokomotivy (bez ní ten vlak asi mepojede) nalep malý magnet.Mezi pražce pak stačí umístit jazýčkový kontakt nebo hallův senzor

a když budeš chtít určit konec vlaku tak stačí nalepit magnet také na konec vlaku

[ZdenekHQ]

Zkus si stáhnout katalogovej list obvodu CMOS 4538, je to monostabil, dá se spouštět sestupnou i náběžnou hranou a RC článkem nastavíš dobu pulsu. Jsou dva v jenom pouzdře.

[JirkaK]

Jednoduše: musel jsem vyřadit C1 a C3, jinak kontakt relé nespojil vstup 2 časovače N1 se zemí.
Popis chování: zapne-li se napájení - aktivuje se N2 na oněch 10ms
stisknu-li kontakt relé spustí se na 4s jak N1, tak i N2
(tj. výstup N2 se spustí tajé na 4s).
Jinak příliš nechápu význam toho tranzistoru.
Závěr: uvedené zapojení rozhodně nefunguje podle grafu uvedeného pod ním. Podle něho by to bylo přesně to, co asi potřebuji. Prosím, poraďte...

[PavelFF]

Tak nalep na mašinku magnet, jak ti radí dj_Paul, a je to.

Hodnoty C1 a C3 a odporů k nim jsem opsal z aplikačního listu k 555(Sekvenční časovač). Je možné s nimi trochu laborovat - třeba bys mohl C1 a C3 trochu zvětšit (C1 klidně na 100n, C3 třeba na 10n). Na tom příliš nezáleží.

Ovšem pokud si nahradil kondenzátory drátem, tak už ten obvod pochopitelně nebude fungovat podle předpokladu.

[JirkaK]

Děkuji za hodnoty C1,C3. Ještě včera večer se mi podařilo obvod rozchodit, děkuji. Laborování s časovačem je nepřeberné a vždy záleží, kde se potom ten obvod uplatní. Právě, že možná problémy s oživením jsou tak cesta, jak dosáhnout znalosti a porozumnění.
Jinak nechci jít zatím cestou osazování lokomotiv dalšími prvky (magnety...). Spíše mně láká vypracovávat analogové obvody okolo.
Jistě, že asi není možné dosáhnout úrovně vlastností digitálu.
Děkuji všem. Jiří.
