TTL koder

Zpráva

zvaty · #16 Příspěvek od **zvaty** » 14 čer 2017, 13:18

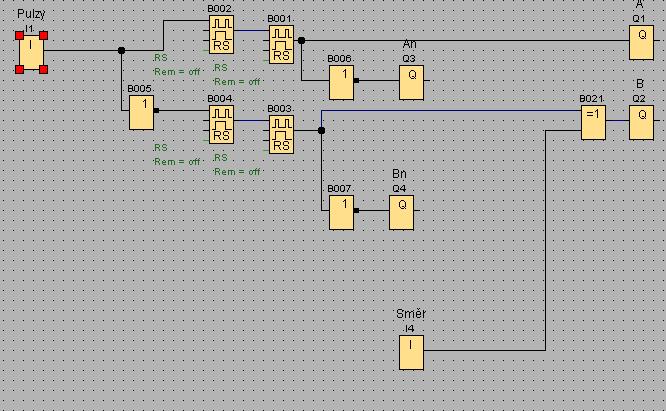

Tak asi takhle v simulátoru. ..

ec1045 · #17 Příspěvek od **ec1045** » 18 čer 2017, 11:41

Nejjednodušší je použít reverzibilní čítač (74193 nebo 74169) a na výstupy QA a QB zapojit EX-OR hradlo a signál se odebírá z čítače z výstupu QB a hradla EX-OR.

74193 má oddělené hodiny pro čítání vpřed a vzad.
74169 má společný hodinový vstup a signál, kterým se určuje, zda se bude čítat vpřed nebo vzad.

zvaty · #18 Příspěvek od **zvaty** » 30 čer 2017, 12:36

Tak diky všem za rady. Kodér již funguje.
