Zyxel WiFi VDSL VMG1312-b30b problem dsl port

Zpráva

perseus142 · #1 Příspěvek od **perseus142** » 22 srp 2017, 22:34

Dobrý večer,
môj Telefonica O2 zyxel modem prestal fungovat. DSL port nesvieti a ani nedetekuje kábel.
Ethernet, Wfi funguje, GUI funguje.

Po odstráneni krytu je patrné, že rezistory R8, R16 zhoreli. Bohužiaľ, nepodarilo sa mi zohnať schému a tak márne pátram po hodnote odporu. Stretol sa už niekto s týmto modemom/routerom, alebo podobným problémom ?
Má niekto z vás schému prípadne tip, kde by sa dala nájsť ?

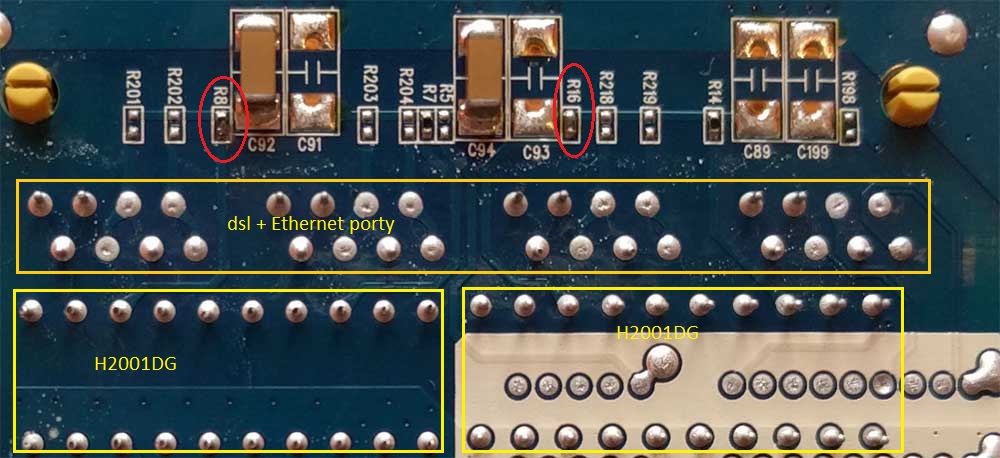

Poprípadne má niekto doma ten istý router a bol by ochotný zmerať spomínané rezistory ? (na obrázku v červenej elipse)

Tie rezistory sú pri dsl(rj-11) a Ethernet(RJ45) portoch, pripojené k trafku H2001dg. Pravdepodobne terminátory ?

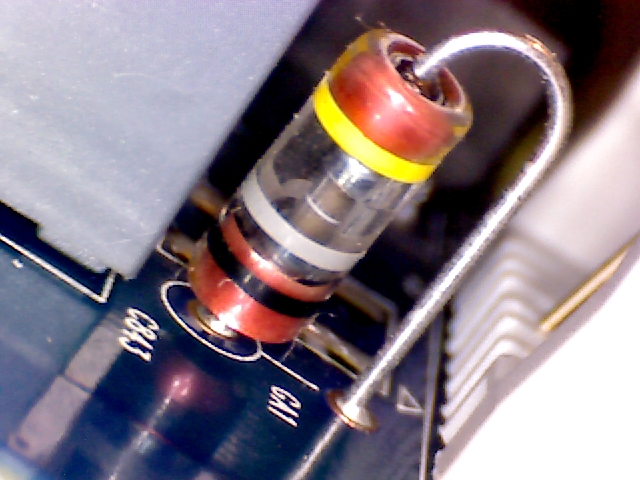

Taktiež by som vás rád poprosil o pomoc s identifikáciou germániovej diody GA1, ktorá je paralelne k dsl portu.

Ďakujem.
Foto v prílohe.

#2 Příspěvek od **Michal22** » 22 srp 2017, 22:48

Odpory by mohly být třeba 75Ω, nebo taky 49,9Ω.
Ale střílím od pasu, zas tolik síťových věcí jsem neřešil
No a ta "germaniová dioda" bude spíš něco na způsob bleskojistky.
P.S:: docela často jesm toto potkal ve chvíli, kdy někdo připojil takové zařízení na kabel s PoE...

perseus142 · #3 Příspěvek od **perseus142** » 22 srp 2017, 22:50

Rozumiem. Ale nebývalo tých 75Ω len na antennom kábli ? Býva to teda i na DSL ?

#4 Příspěvek od **ok1hga** » 23 srp 2017, 00:08

impedance párových vodičů v ETH kabelu je 100 ohm symetricky,
jaké jsou ale vyhořelé odpory nevím.
Nejsem si jistý, že to budou terminátory.
Nicméně na fotce je vidět sousední odpory R7 a R14 v pořádku, nebude stačit je změřit ?

a to ve skleněném pouzdru vypadá jako nějaká bleskojistka, nebo suppressor . . .

perseus142 · #5 Příspěvek od **perseus142** » 23 srp 2017, 00:18

Ano, R7, R14 som meral na plošáku, majú 75Ω. Otázne je, ako veľmi dôveryhodné je to meranie, kedže je to merané na plošnom spoji

Dá sa nejako určiť typ diody/bleskoistky GA1 podľa farebného kodu ? Mne sa to nepodarilo rozlúštiť :/

#6 Příspěvek od **ok1hga** » 23 srp 2017, 00:25

nejspíše to bude něco takového . . .

#7 Příspěvek od **rnbw** » 23 srp 2017, 08:24

Na fotke su ethernet porty. Pritom tvrdis, ze tie ti funguju...

perseus142 · #8 Příspěvek od **perseus142** » 23 srp 2017, 09:41

rnbw píše:Na fotke su ethernet porty. Pritom tvrdis, ze tie ti funguju...

Ano, chcel som fotku, kde budu vidiet spalene rezistory. Preto som dal zaber len na ethernet. Dsl je nalavo.
Tie rezistory su pripojene na Lan filter h2001dg. Minimalne dva z eth portov funguju, tie som skusal. Chcem vsak vymenit tie spalene rezistory.

U dsl portu odisli dva kondiky,nastastie tie maju uvedenu hodnotu a nie su tak zasadnym problemom.

U Ga1 som si neni isty.

Ospravedlnujem sa za diakritiku, pisem z mobilu.

#9 Příspěvek od **rnbw** » 23 srp 2017, 12:47

H2001DG nie je filter, ale oddelovacie trafo. Zatial tie odpory nevymienaj, aby si to nerobil zbytocne - pre pripad, ze ten DSL port bude odpaleny az dovnutra CPU.
