Pwm s 555

Zpráva

reher64 · #1 Příspěvek od **reher64** » 01 pro 2017, 19:46

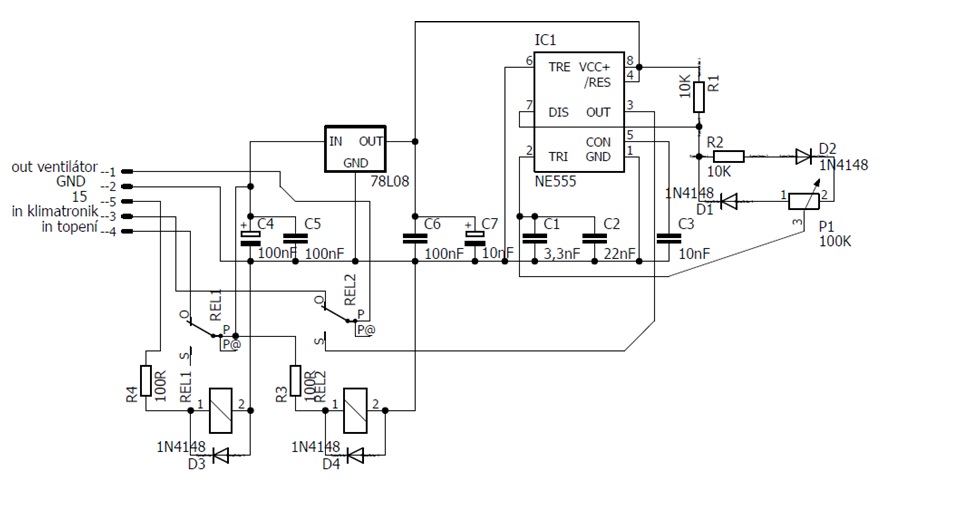

Ahoj mám menší problém zapojil jsem tento generátor impulzů s 555 ale na výstupu mám stále jen vyhlazené napětí a žádné pulzy. Je to zapojení správné ? Bude to podle tohoto schématu fungovat ? Moc děkuji za rady či nějaké nápady. Jinak c1 a c2 jsou fóliové kondenzátory.

lesana87 · #2 Příspěvek od **lesana87** » 01 pro 2017, 19:53

Pin 6 spojt s pinem 2.

ZdenekHQ · #3 Příspěvek od **ZdenekHQ** » 01 pro 2017, 19:55

Kdyby jsi ty schemata nekreslil jak vepř, tak by jsi si všiml, že TRE nemá být spojený se zemí.

reher64 · #4 Příspěvek od **reher64** » 01 pro 2017, 20:00

Děkuji za takto rychlou odpověď. Vyzkouším to.

Cowley · #5 Příspěvek od **Cowley** » 01 pro 2017, 20:12

C4 a C7 budou asi v mikrofaradech, ne?
