..Jde mi to,jak je zapojena tlačítková lišta.(myslím kompletní zapojení té DPS. Anebo je možná v nějakém monitoru stejná tlačítková lišta ,ale nevím v jakém modelu.A ke kterému bych sehnal schéma. V mém monitoru celá lišta chybí
Monitor LG flatron LG W2361V-PF (přesunuto)
Moderátor: Moderátoři
Monitor LG flatron LG W2361V-PF (přesunuto)
nemá prosím někdo k tomuto monitoru servisní manuál? nemůže nic nikde najít ..Jde mi to,jak je zapojena tlačítková lišta.(myslím kompletní zapojení té DPS. Anebo je možná v nějakém monitoru stejná tlačítková lišta ,ale nevím v jakém modelu.A ke kterému bych sehnal schéma. V mém monitoru celá lišta chybí
..Jde mi to,jak je zapojena tlačítková lišta.(myslím kompletní zapojení té DPS. Anebo je možná v nějakém monitoru stejná tlačítková lišta ,ale nevím v jakém modelu.A ke kterému bych sehnal schéma. V mém monitoru celá lišta chybí
Ale bojím se,že tam nebude jen nějaký SMD odpor,tlačítka atd..ale i nějaký IO
- Přílohy
-
tlačítka.jpg- (77.68 KiB) Staženo 164 x

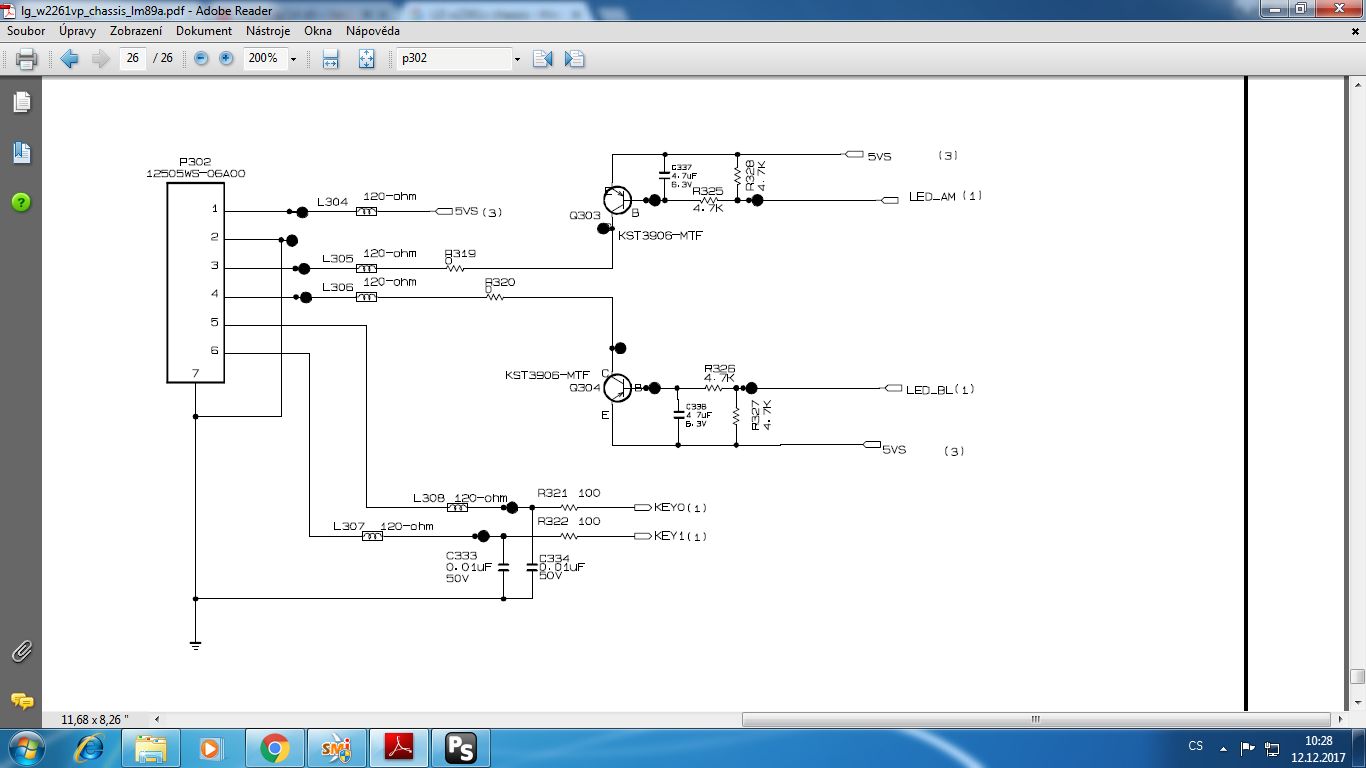

tak to jsem rád.Škoda,že v tom manuálu není přímo schéma té lišty.Jelikož i když mám nejvyšší snahu,tak sám to zapojení nevymyslím Zkouším hledat servisní manuály od jiných monitorů,kde bych našel zapojení té tl. lišty a pak si vše odvodit k mému monitoru,ale nedaří se.. zde jsem našel (vizuálně stejnou moji logiku s tlačítky..)
https://www.ebay.ph/itm/MAIN-BOARD-EAX5 ... 3259658230
moje má označení : EAX58159501
https://www.ebay.ph/itm/MAIN-BOARD-EAX5 ... 3259658230
moje má označení : EAX58159501
zeptám se na poslední věc,abych mohl pokročit dále.Předpokládám,že na lištách jsou na napěťové děliče (odporové)..
čili celá řada tlačítek (vždy jeden kontakt od každého) je spojen s 5Vs.
z každého jde pak přesná hodnota odporu (aby se docílila přesné hodnoty) do KEY 1 nebo 2....
zkráceně řečeno,při správné zvolené úrovní napětí,která se vrací zpět do logiky se aktivuje příslušná funkce.
čili celá řada tlačítek (vždy jeden kontakt od každého) je spojen s 5Vs.
z každého jde pak přesná hodnota odporu (aby se docílila přesné hodnoty) do KEY 1 nebo 2....
zkráceně řečeno,při správné zvolené úrovní napětí,která se vrací zpět do logiky se aktivuje příslušná funkce.
Ano.
Pokud nevím co tam je nebo je to někde kam se bez poškození ovládacího panelu nedostanu dělám jednoduchou věc, vezmu víceotáčkovej potenciometr cca 50k/N + tlačítko, zapojím a postupně měním potenciometrem odpor a stiskám tlačítko dokud to něco neudělá, pokud něco dělá změřím aktuální hodnotu odporu, poznamenám si jí a pokračuju dokud nevyčerpám funkce. Dalším krokem je přiřazení rezistorů z řady k jednotlivým funkcím.
Napsal jsem to zjednodušeně ale přijdeš si na vyhovující způsob.
Pokud nevím co tam je nebo je to někde kam se bez poškození ovládacího panelu nedostanu dělám jednoduchou věc, vezmu víceotáčkovej potenciometr cca 50k/N + tlačítko, zapojím a postupně měním potenciometrem odpor a stiskám tlačítko dokud to něco neudělá, pokud něco dělá změřím aktuální hodnotu odporu, poznamenám si jí a pokračuju dokud nevyčerpám funkce. Dalším krokem je přiřazení rezistorů z řady k jednotlivým funkcím.
Napsal jsem to zjednodušeně ale přijdeš si na vyhovující způsob.
