Blikač (imitace ohně)

[djpara]

Zdravým, je to už dlouho co jsem ze školy, a mám problém s blikačem. Potřebuji ho rozchodit pro blikání 12V/21W žárovky z auta pro imitaci táborákového ohně v dětském divadle. Momentálně mám rozchozené toto zapojení i s posilujícím T, ale nedaří se ovládání 12V/21W žárovky. Přesněji řečeno nevím jak na to. Můžete mi prosím někdo pomoci? k dispozici mám většinou starí součástky KD503 atd.
Děkuji.

[MetalGod]

Místo LED dej bázi NPN Darlingtona, jeho emitor uzemni a kolektor dej přes žárovku na +.
Ale vzhledem k setrvačnosti vlákna nepočítej s tím, že to bude blikat nějak divoce.

[Zaky]

Místo diody k zemi dej dvě, do báze tranzistoru 100Ω rezistor, do kolektoru 10kΩ rezistor na +, z kolektoru 1kΩ rezistor do báze PNP tranzistoru (KF517, emitorem na +), do kolektoru KF517 10kΩ na zem, z kolektoru KF517 120Ω rezistor do báze KD503, emitor na zem, mezi + a kolektor žárovku. Otázkou je, jestli to vůbec bude žárovka stíhat, impulsy jsou dost krátké, je to potřeba vyzkoušet. A musíš mít zdroj, co to uživí, 21W žárovka potřebuje 2A, při studeném vláknu víc.
EDIT: darlington je samozřejmě podstatně snazší, máš-li jej.

[Artaban001]

Nebo na to jdi úplně jinou cestou:
Normálně se využívá speciálně nastříhaná textilní látka, která je zespodu profukovaná větrákem. něco jako tady:
https://www.prezentacni-systemy.eu/prezentacni-technika/eshop/4-1-Poutace-pozornosti/10-2-Imitace-ohne
V menším podání by měl stačit mezaxiál, nebo ventilátor z PC. Pokud by ruch ventilátoru vadil, zamaskuješ jej nahrávkou praskajícího ohně.

[masar]

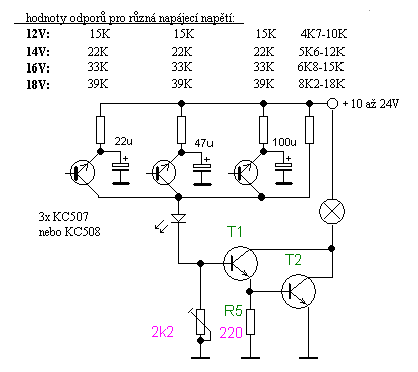

Tu LED bych tam ponechal jako "mustr". Efekt využívá trvalý proud LED přes odpor (z tabulky) jako "spodní jas" plamene a lavinové průrazy jako "horní" a nepravidelný jas plamenů. Tento efekt lze na žárovku pak "přenést" zesílením proudového průběhu. Protože žárovka má strmější závislost jasu na protékajícím proudu než LED, bude možná setrvačnost vlákna vítanou vlastností. Zkus to zapojit takto:

Pro žárovku 12V/21W bude třeba jak KD503, tak i budící tranzistor (např. BD139) patřičně chladit.

[djpara]

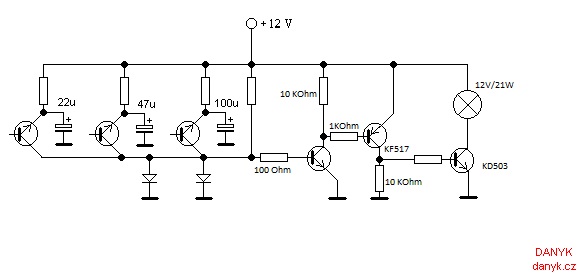

Pokud jsem to dobře pochopil, tak nějak takto? Jinak napájet to budu s baterie a potřebuji tak max 2h provozu.

[masar]

Tvoje zapojení bude mít spíše charakteristiku spínače, což má výhodu v malé výkonové ztrátě koncového tranzistoru. Jen ty diody bych raději vyřadil nebo ponechal jen LED.
p.s. Lépe řečeno: zapojíš-li obyčejnou diodu (1n4148) paralelně k LED, ta nebude svítit a není tam třeba.

[Zaky]

Dvě diody jsem měl na mysli do série, jinak ano. Nebo tam místo těch dvou diod do série můžeš nechat ledku.

[zouzel1]

Pokud by Ti nevadilo napájení 230V, stačí zapojit do série červenou žárovku a zářivkový startér. S různou wattáží žárovky a různými startéry lze dosáhnout hodně realistického a naprosto nepravidelného blikání... zouzel

[beny66ka]

Na TME prodávají hotové LEDky, které jsou samoblikající, ale ne obyčejně, ale imitují plamen.
Prodává se to i občas jako komplet v kalíšku jako svíčky na hrob s baterkou CR2032. Bliká to tak, že to nepoznáš od svíčky.

[konosuke]

zouzel1, to je vono ! jednoduché a účelné...tak jsme bastlili imitaci "barevné hudby" když v kasičce chybělo na tyristory KT505, může se použít i pro lampičky na vánočním stromku

[Eleman]

Tvl, někdo ze sousedů ti pěkně poděkuje za kvalitní rušičku.

[konosuke]

no když nebude vědět u koho to jiskří...

[sinclair]

Startéry s paralelním kondíkem, zatížený barevnými žárovkami nerušily. Mnohem víc rušila typická, ničím neodrušená tyristorová barevná hudba. Umělo to doslova výt jako šakal a přitom prskat jako křeček na skoro celých SV a ještě i konci DV.
Hvězda hrála nerušena jen díky tehdejšímu 1MW výkonu na 272kHz. A to prosím byl čistý výstupní výkon koncových stupňů do sdružovače, ne ERP. Netuším, jaký zisk měl/má anténní systém Topolné, zdali vůbec. Ale i kdyby jen blbé 3dB, tak to bylo 2MW ERP.
Zdatně rušila i barevná hudba z AR9/73 s napájením tyristorů a žárovek přes grec a přímo ze sítě. Ale u té kupodivu stačil jen paralelní kondenzátor 0,25uF na přívodu sítě a rušení ze SV úplně zmizlo. Nebylo ani zapotřebí komplexních LC síťových filtrů. Možná proto, že spínání je tam řízeno jinak, než bylo do té doby běžné, tedy přímo nf signálem.

Také vidím nejjednodušší řešení v těch "hřbitovních" LED - jejím prostřednictvím jen řídit otvírání výkonnější zátěže. Nevím, zda to má být na bezpečné napětí či nikoli. Pokud má být zátěží ta 12V/21W, pak to vidím na trafo, usměrňovač a adekvátně chlazený Darlington.

[konosuke]

dneska je rušiček až hrůza...MW, mobil, pračka-automatka, wireless, asijské výrobky z marketů, z principu odmítám bezdrátovou PC myš, klávesnici a internet vzduchem
