dotaz na filtr Mc-coy 9Mhz

Zpráva

marshal · #1 Příspěvek od **marshal** » 31 led 2018, 17:38

zdravím, prosím nevíte někdo něco o filtru Mc-Coy, je označen FKY 9MHz
2,4 kHz pásmo.
Má to být dvojitý jakoby gretz a měla to dělat Tesla Hradec Králové.
Jde mi to to že filtr při příjmu ( kentaur) pracuje normálně ale v obráceném směru dělá mrtvého brouka - nechápu proč.
strýček Google tento typ filtru nezná.
Jestli máte o tomto filtru nějakou povědomost prosím o nasměrování.
děkuji moc

#2 Příspěvek od **Achab** » 31 led 2018, 18:04

Není to spíš PKF 9MHz 2,4/4Q?

marshal · #3 Příspěvek od **marshal** » 31 led 2018, 18:16

nejspíš ne, je to značeno FKY, a je kupován jako součástka v hlubokém totálu a stálo to v té době údajně asi 12 tisíc !
Má to osm krystalů (jako dva gretze v sérii ) a v příčkách dva laděné obvody.

#4 Příspěvek od **Achab** » 31 led 2018, 18:35

Spíš dvanáct stovek, PKF 2,4/8Q plus 2 krystaly nosných stál 1200Kčs.

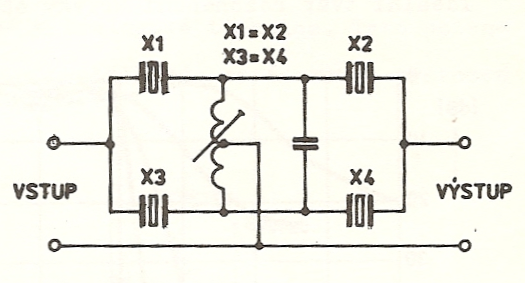

Základní Mc Coy je na obrázku, možná jsou zapojeny dva v sérii. Používá krystaly s rozdílem kmitočtu asi 0,75 šířky požadovaného propustného pásma.

#5 Příspěvek od **ok1hga** » 31 led 2018, 18:43

. . . a funkce je popsaná v Danešovi
Daneš Amatérská radiotechnika a elektronika 2.
stránky 343 až 352 . . .

a něco si přečti tady:
http://www.ebastlirna.cz/modules.php?na ... ic&t=61712
už se to tu řešilo . . .

a tady taky . . .
http://www.ebastlirna.cz/modules.php?na ... ic&t=37220

marshal · #6 Příspěvek od **marshal** » 01 úno 2018, 09:51

tak vyřešeno, byla vadná cívka v druhé diagonále.
díky všem.

marshal · #7 Příspěvek od **marshal** » 01 úno 2018, 11:06

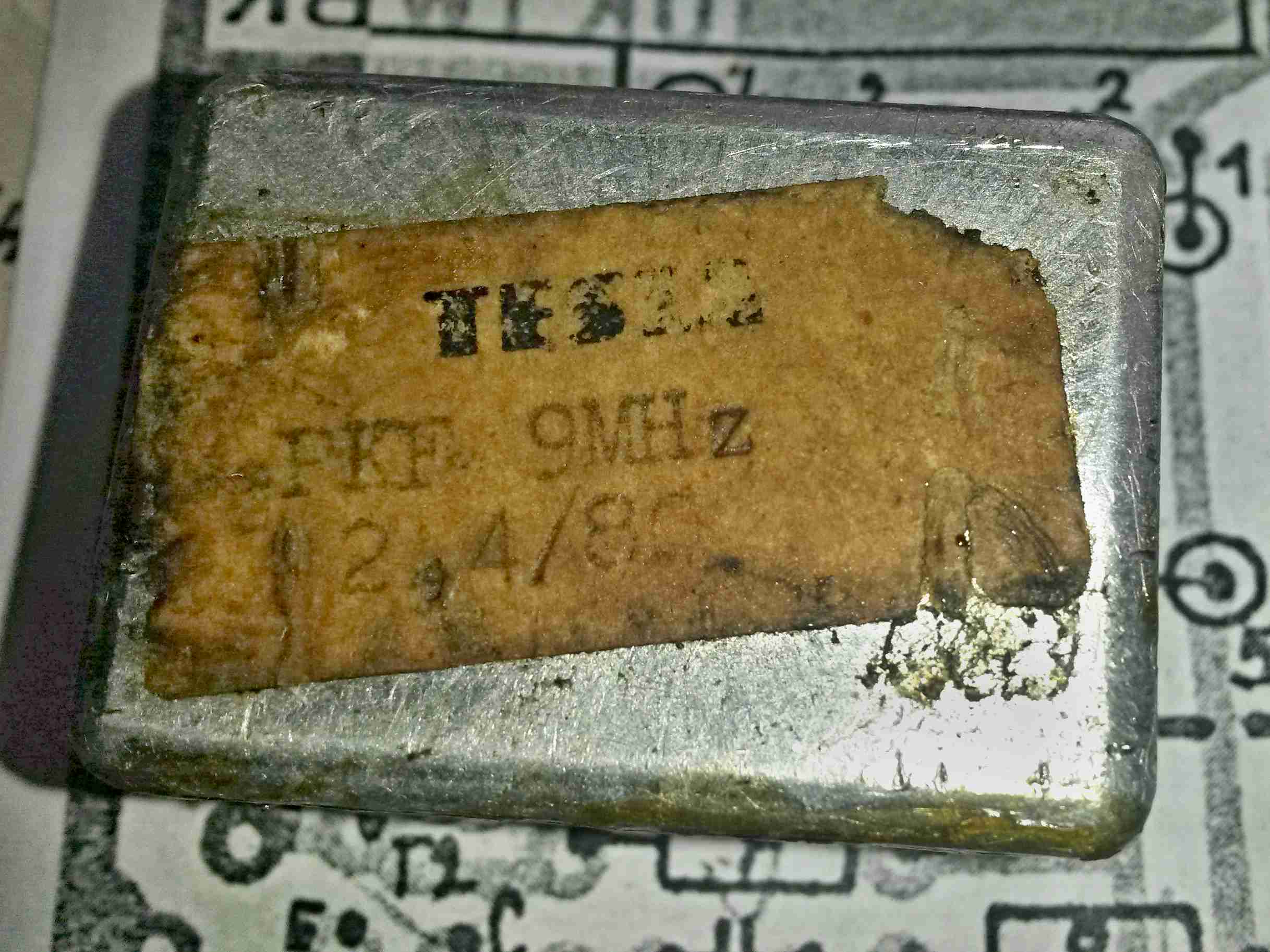

jenom pro upřesnění příkládám foto

#8 Příspěvek od **Achab** » 01 úno 2018, 11:53

Na fotce je filtr PKF 2,4/8Q.

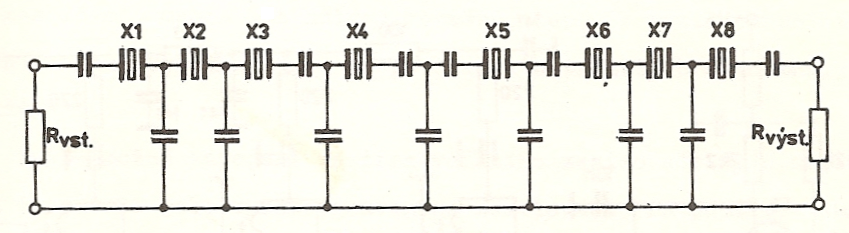

Pro doplnění je níže schéma příčkového filtru, tyto používají krystaly na stejném kmitočtu.

marshal · #9 Příspěvek od **marshal** » 01 úno 2018, 12:01

ale v příčkovém nejsou žádné cívky. V tom na fotce jsou dvě

Ivan_Ryger · #10 Příspěvek od **Ivan_Ryger** » 01 úno 2018, 15:59

PKF 9MHz je stopercentne McCoy, nie je priečkový.

#11 Příspěvek od **Achab** » 01 úno 2018, 16:02

Ten PKF 9MHz 2,4 skutečně není příčkový, ale můstkový - v příspěvcích opraveno. Mělo by tedy jít o symetrické můstkové zapojení, případně přímo Mc Coy. Osmikrystalový filtr pak tvoří dva čtyřkrystalové v sérii.

Osobně jsem PKF 9MHz nikdy nerozdělával, nebyl důvod. Dva mám v zařízení bez závad přes 30 let. Amatérsky se víc stavěly příčkové, protože krystaly o stejném kmitočtu byly snadněji dostupné. PKF 9MHz Tesla zase byly jediné továrně vyráběné filtry, které šlo v dané kategorii sehnat, takže jsem si je nějak spojil s příčkovými typy.

to marshal: filtr na fotce je podle štítku PKF 9MHz 2,4/8Q, ne FKY 9MHz. Tedy pokud fotka není jenom ilustrační.

marshal · #12 Příspěvek od **marshal** » 01 úno 2018, 16:42

Mám jej otevřený na stole, opravuje se cívka, foto je z právě demontovaného filtru z Kentaura, štítek je originál . Je tam osm krystalů.

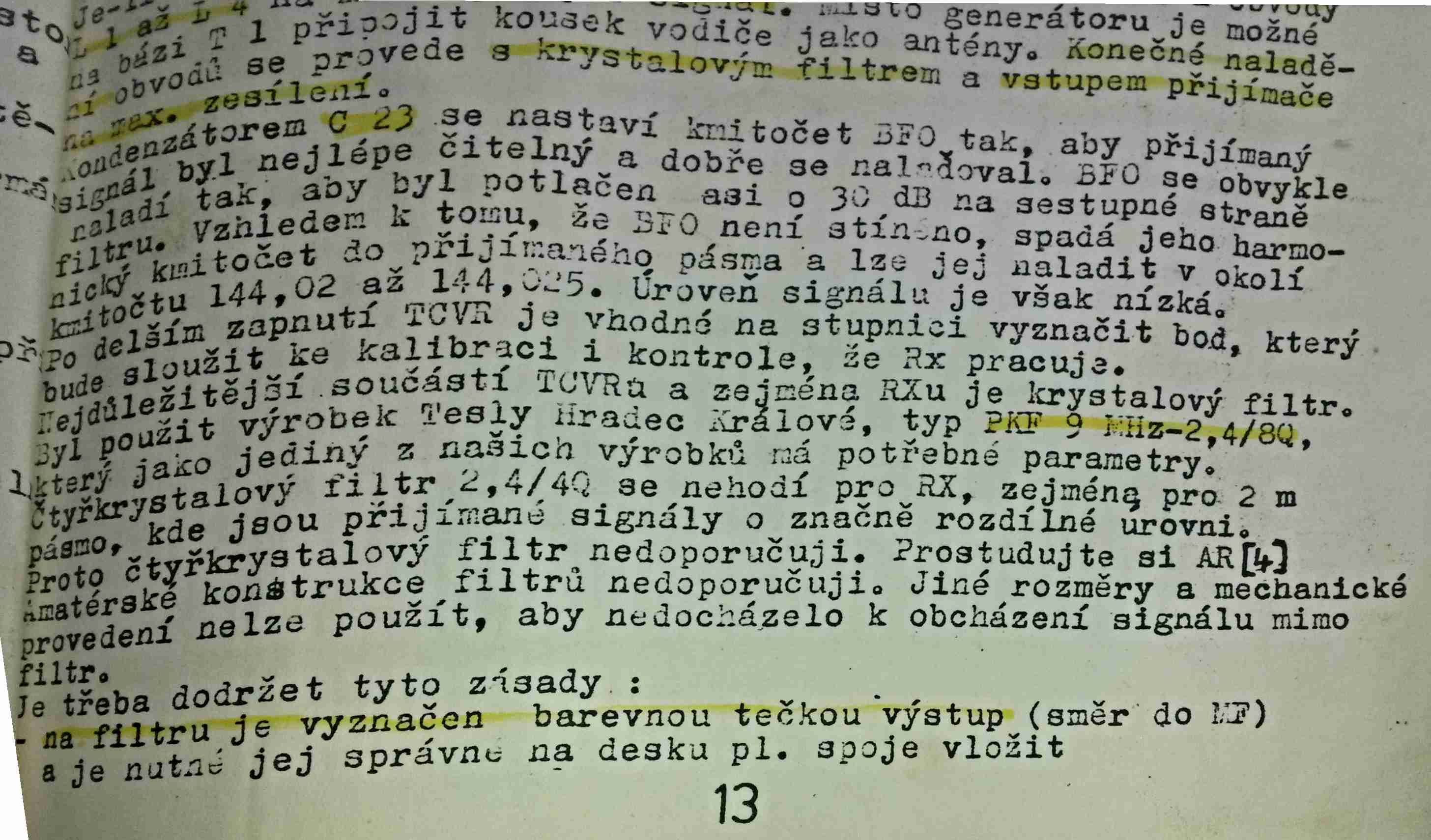

Foto dokumentace jasně říká proč tam byl právě tento filtr.
Původní dotaz smeřoval na problém nesprávné funkčnosti filtru. Závadu jsem našel, díky všem

#13 Příspěvek od **Achab** » 01 úno 2018, 17:02

V pořádku, jenom podotýkám, že v úvodu je napsáno FKY 9MHz, aby to nebylo matoucí.

marshal · #14 Příspěvek od **marshal** » 01 úno 2018, 17:30

Achabe, sypu si popel na hlavu.. a omlovám se.
Byla to komunikace telefonem a něco se zvrtlo. Opravovat to nebudu, bylo by to zmatečné.
SORRY
a dík
