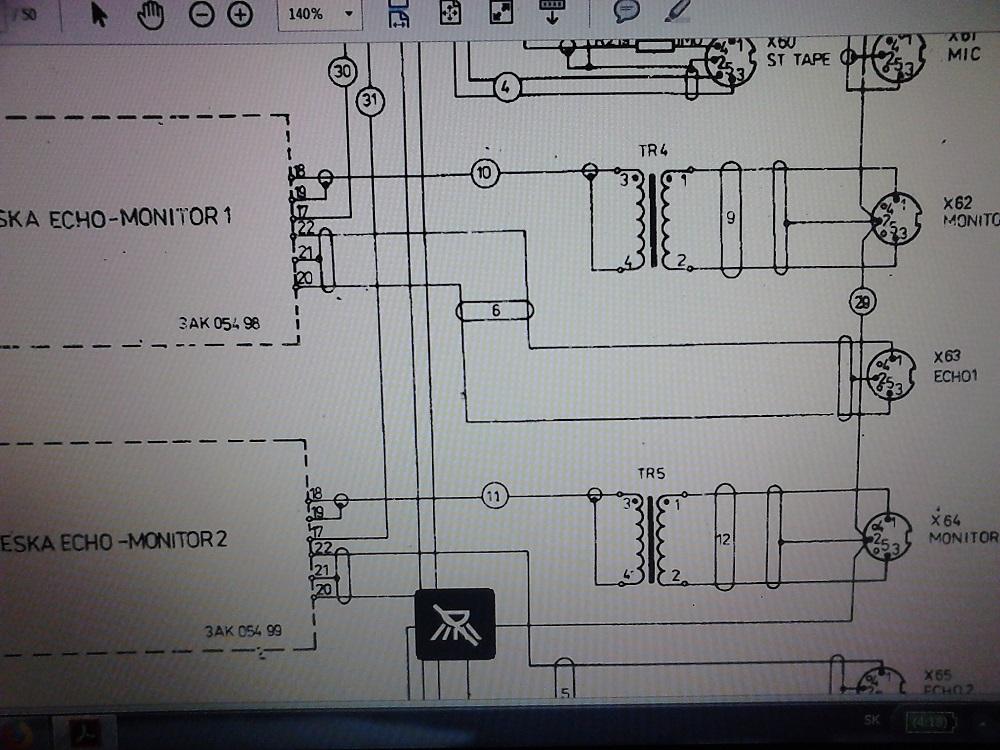

Zase som o niečo múdrejší. Našiel som screen schemy AZL 240. Tam je jasne vidiet ,že monitor má nesymetrický signál privedený na trafo ,kde je následne je symetrizovaný a zároven galvanicky oddelený.

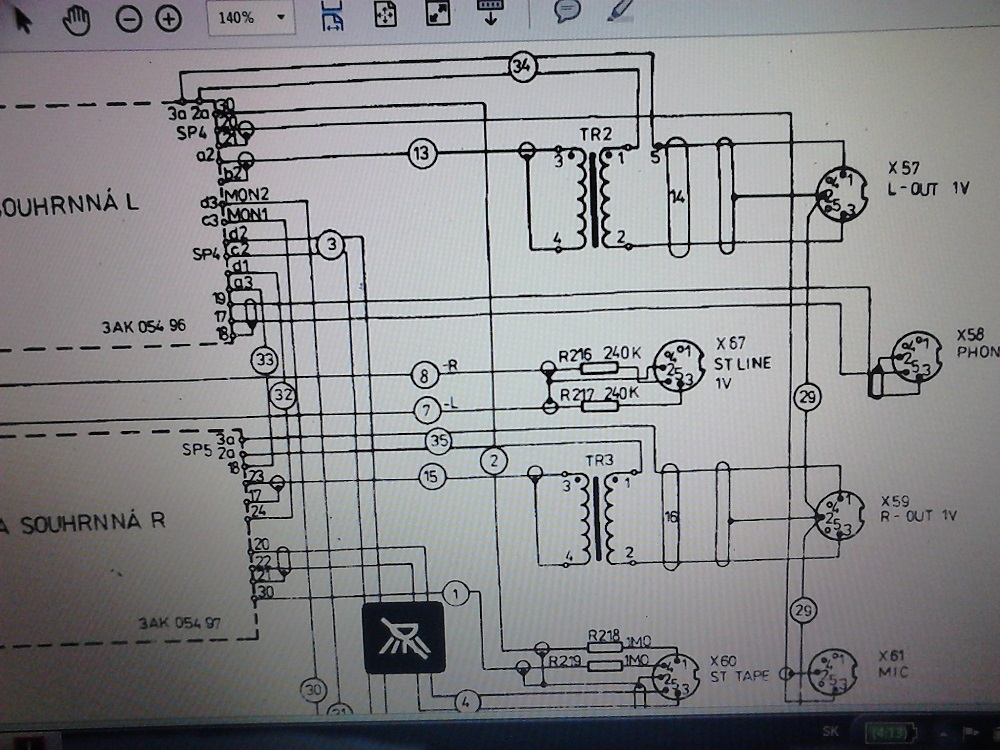

Druhý obrázok je master a tam už je zapojenie odlišné. Tam už to galvanické oddelenie výstupu nie je úplné. Ale nechápem načo je to dobré???
Od AZL 241 schemy nemám. Ale tam je subgroup zapojený úplne zhodne ako AZL 240. Master je tam mierne odlišný a to som nakreslil v mojom predchádzajúcom príspevku v PDF.
Určenie polarity na DIN konektore.
Moderátor: Moderátoři
- Přílohy
-
DSC_0132.JPG- (245.01 KiB) Staženo 140 x
-
- DSC_0131.JPG
- (268.63 KiB) Staženo 130 x
Naposledy upravil(a) jurosdi dne 01 úno 2018, 19:02, celkem upraveno 1 x.

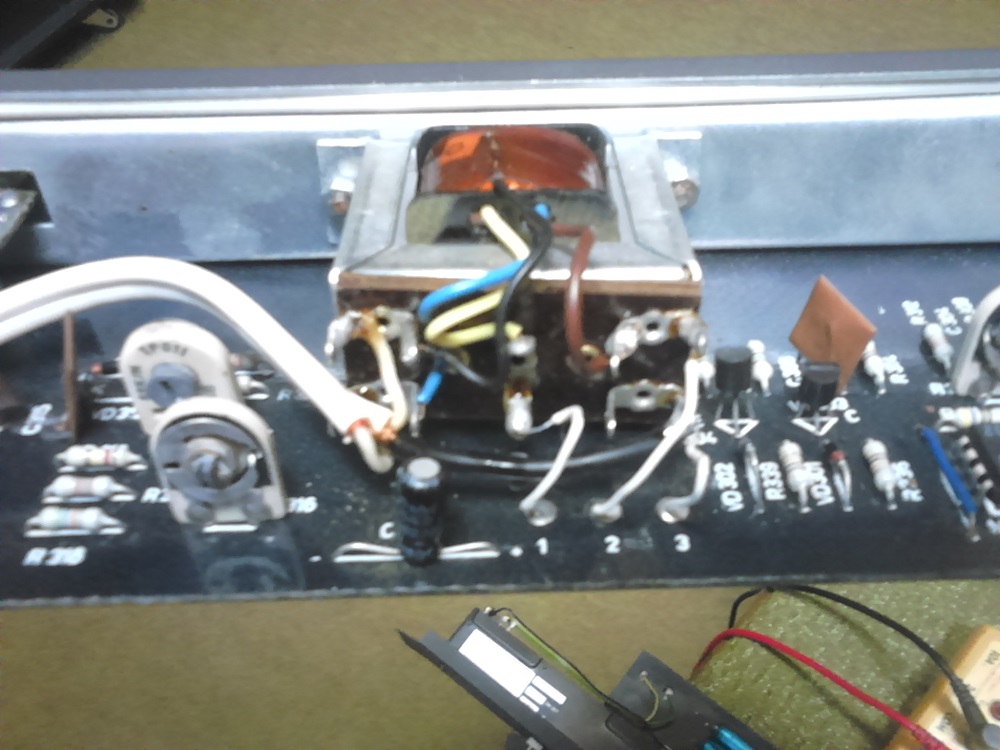

Pridávam foto master trafa na AZL 241. Kontakt 1 a 2 sú sig.vystupy a sú pripojené na primár trafa. Kontakt 3 je sig,zem a je premostená priamo na XLR sym.výstup.
- Přílohy
-
- DSC_0130.JPG
- (176.22 KiB) Staženo 119 x
No dramatizovat by som ani nechcel. Skôr by ma zaujímalo vysvetlenie toho odlišného zapojenia na vystupe monitora oproti zapojeniu vystupu masteru.
Dost my tieto odpovede pomáhaju pri hladaní dalších chýb.
Ten manuál a schemy na AZL 240 mám ale prečo je rozdielne zapojenie výstupov tam pri mojich vedomostiach nevyčítam.
Dost my tieto odpovede pomáhaju pri hladaní dalších chýb.
Ten manuál a schemy na AZL 240 mám ale prečo je rozdielne zapojenie výstupov tam pri mojich vedomostiach nevyčítam.
Tak znova, podrobněji:
Oba druhy výstupů jsou plně symetrický a galvanicky oddělený. Pouze master výstupy jsou na sekundární straně přerušený a odvedený na tlačítko šavle, kde to funguje jako vypínač výstupu - spínače SP4, SP5. Ty jen přeruší sekundární okruh a fakticky zruší jejich funkci, protože symetrický transformátorový výstup je schopen funkce POUZE "z obou konců sekundáru", kde je napětí. Proti zemi ani jeden z konců sekundáru žádné napětí nemá a ani mít nesmí.
Pokud vypínačem přerušíš sekundární okruh, zcela přestane fungovat. Jasný?
Pokud máš nějaký multimetr, změř si to. Zapni mastry tlačítkama a oba póly symetrického výstupu musí být vůči signálový zemi bezvadně izolovaný. Jak na masterech, tak na jiných typech symetrických transformátorových výstupů.
Pokud by izolovaný proti zemi nebyly, je něco špatně. Na tom sekundáru nesmí být dokonce ani dělič, resp. nesmí být zapojenej proti zemi. Musel by to být symetrický dělič, v principu pí článek z odporů.
Ono je úplně jedno, z čeho konkrétně je to trafo buzený. Jestli z OZ+booster, nebo ze dvou OZ. Vidím v té ohavné fotce šavle dvě nějaký KC, nejspíš asi KC635-636 a nějaký diody, což tam zřejmě funguje jako proudový booster výstupu z B082.
A v AZL240 bylo přeci úplně to samý, jenom tam byly použitý MAA501 a jako booster dvě KFka, jinak to bude principiálně úplně stejný.
Asi bych měl napsat víc podrobností, ale dal jsem si závazek
Oba druhy výstupů jsou plně symetrický a galvanicky oddělený. Pouze master výstupy jsou na sekundární straně přerušený a odvedený na tlačítko šavle, kde to funguje jako vypínač výstupu - spínače SP4, SP5. Ty jen přeruší sekundární okruh a fakticky zruší jejich funkci, protože symetrický transformátorový výstup je schopen funkce POUZE "z obou konců sekundáru", kde je napětí. Proti zemi ani jeden z konců sekundáru žádné napětí nemá a ani mít nesmí.
Pokud vypínačem přerušíš sekundární okruh, zcela přestane fungovat. Jasný?
Pokud máš nějaký multimetr, změř si to. Zapni mastry tlačítkama a oba póly symetrického výstupu musí být vůči signálový zemi bezvadně izolovaný. Jak na masterech, tak na jiných typech symetrických transformátorových výstupů.
Pokud by izolovaný proti zemi nebyly, je něco špatně. Na tom sekundáru nesmí být dokonce ani dělič, resp. nesmí být zapojenej proti zemi. Musel by to být symetrický dělič, v principu pí článek z odporů.
Ono je úplně jedno, z čeho konkrétně je to trafo buzený. Jestli z OZ+booster, nebo ze dvou OZ. Vidím v té ohavné fotce šavle dvě nějaký KC, nejspíš asi KC635-636 a nějaký diody, což tam zřejmě funguje jako proudový booster výstupu z B082.
A v AZL240 bylo přeci úplně to samý, jenom tam byly použitý MAA501 a jako booster dvě KFka, jinak to bude principiálně úplně stejný.
Asi bych měl napsat víc podrobností, ale dal jsem si závazek
Naposledy upravil(a) sinclair dne 02 úno 2018, 18:30, celkem upraveno 1 x.
