BOBOBO · #1 Příspěvek od **BOBOBO** » 06 srp 2014, 22:05

Zdravím přispívající . Donesl mi soused nabíječku na elvozík , zůstala v dešti venku ... Mimo 17N80 odešlo i něco okolo . Mimojiné nejspíše její budič -znak BY5 SOT 223 . Poradí někdo co to jest ? Děkuji

BOBOBO · #2 Příspěvek od **BOBOBO** » 07 srp 2014, 12:37

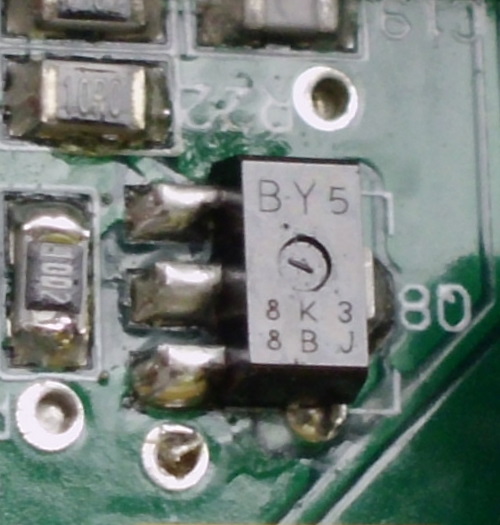

Takto vypadá . Snažím se podesátý , ale foto dnes nevložím ...

KUBO · #3 Příspěvek od **KUBO** » 07 srp 2014, 15:07

Nieje to náhodou Y5 - zenerka 16V/1W púzdro SOT89?

http://pdf.datasheetcatalog.com/datashe ... /bzv49.pdf

cikan · #4 Příspěvek od **cikan** » 07 srp 2014, 19:09

ahoj bob...,
mrkni se tady:

http://www.s-manuals.com/smd/by

Pokud to nebude Zenerka, mohlo by jít o LDO regulator od "Richtek" (hodně provedení v různých pouzdrech). V tabulce prvních 2 znaků taky můžeš zkusit i jiné možnosti než BY (opticky podobné - 8Y, 3Y, EY, .. ), pokud 100% nevíš "SMD Code".

BOBOBO · #5 Příspěvek od **BOBOBO** » 07 srp 2014, 19:25

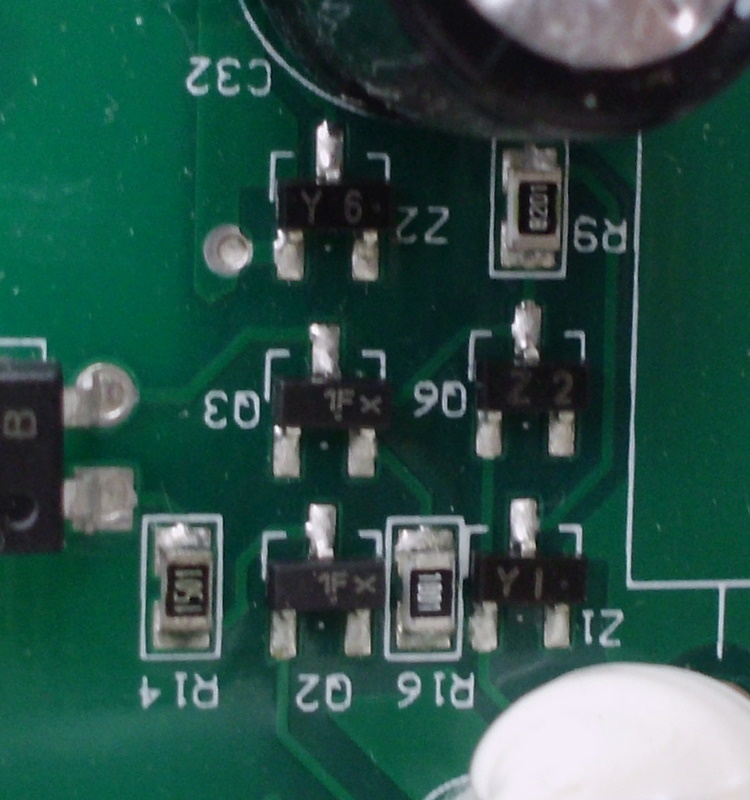

Kdyby mi šly vložit fotky , tak tam jsou i jiné zenerky Y a Z . Zdroj je to WS 230-1 m-i china pro nabíjení aku na invalidním vozíku . Ta součástka je i na výstupní straně . Na diodový test by to mohlo bez znalostí ostatního zapojení odpovídat na NPN darlington . Mezi 1-2 je dioda , mezi 1-3 je duodioda . Nemám vypájeno . Tedy u té nejspíše nepostižené součástky na výstupu . U té asi poškozené 1-3 vysoký odpor .

ohryzek36 · #6 Příspěvek od **ohryzek36** » 08 srp 2014, 07:11

kód "BY", pouzdro SOT-89 (SOT223 je, myslím, nižší) - součástky jsem opsal (no ofotil - kopírovat z ní nejde) níž. Zdroj: zde - musí se projít dvouma serverama s reklamama, ale knížka se hodí.

BOBOBO · #7 Příspěvek od **BOBOBO** » 08 srp 2014, 07:20

Díky za snahu . Tu publikaci by jsi mohl na čas pověsit na uložto ...

MATYCH · #8 Příspěvek od **MATYCH** » 08 srp 2014, 09:37

http://ulozto.sk/xWxW3wEa/smd-2010-pdf

ohryzek36 · #9 Příspěvek od **ohryzek36** » 08 srp 2014, 15:26

Zkopíroval jsem ten odkaz ještě do příslušného vlákna, ať z toho mají radost i jiní - já tu knížku našel dnes ráno.

texi · #10 Příspěvek od **texi** » 16 úno 2018, 08:33

Dostala se mi na stůl tato nabíječka a pro případné "hledače" smd kodu BY5 jsem přesvědčen, po proměření tohoto dílu,že se jedná o N-FET 2SK1334 v pouzdře SOT-89.
