OZ má na výstupu něco pod napájecí napětí

Zpráva

XolyCZ · #1 Příspěvek od **XolyCZ** » 06 bře 2018, 17:06

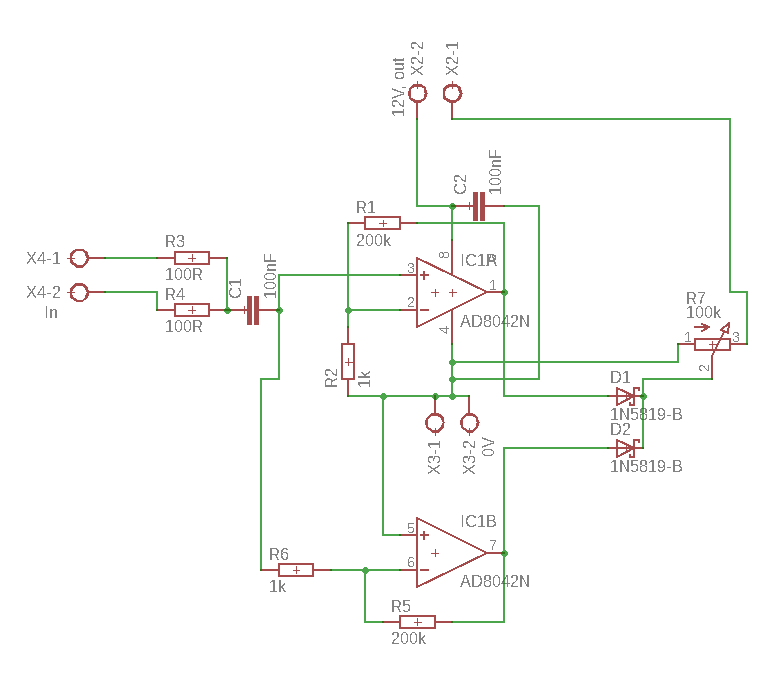

Ahoj, už delší dobu mám problém s operačním zesilovačem. Mám udělané schéma i plošňák, vždycky jsem zkoušel různé varianty, ale pokaždé jsem na výstupu měl něco pod napájecí napětí a vstup to nijak neovlivňoval. Na neunvertujícím zesilovačí je něco přes 11 voltů na výstupu, na invertujícím je asi 1,4 voltu. Napájené je to nesymetricky na 12V. Fakt už si nevím rady a vůbec nevím co už dělám špatně, protože jsem toho vyzkoušel už hodně. Kdysi jsem měl zapojený ten neinvertující zesilovač na nepájivém poli a fungovalo to pěkně. Teď když to zapojím znova na tom poli, dělá si to co chce a to to zapojuju úplně stejně.

Buď to mám zakleté a nebo je někde chyba..tak se ptám tady, jestli mi někdo zkušenější poradí. Děkuji moc..

serviceman · #2 Příspěvek od **serviceman** » 06 bře 2018, 17:54

Chyba je v tom, že jsou spojené vstupy obou OZ víceméně ve vzduchu. Co to celé má dělat?

ZdenekHQ · #3 Příspěvek od **ZdenekHQ** » 06 bře 2018, 18:01

To slouží patrně ke zkoušce zkratuvzdornosti výstupu OZ pomalým otáčením potenciometru...

XolyCZ · #4 Příspěvek od **XolyCZ** » 06 bře 2018, 18:07

serviceman píše:Chyba je v tom, že jsou spojené vstupy obou OZ víceméně ve vzduchu. Co to celé má dělat?

Má to zesilovat zvuk do filtrů od barevné hudby s tím, že ten jeden otočí amplitudu, aby ten výstup nebyl tak řekněme ukmitaný a ty ledky svítily plynuleji. Ty diody mají zastavit zápoznou půlperiodu.

ZdenekHQ · #5 Příspěvek od **ZdenekHQ** » 06 bře 2018, 18:27

A na to tam máš 160MHz R2R OZ... :lol:

Dej tam prostě usměrňovač s OZ a zapoj správně ten potenciometr.

http://petr-kubac.blog.cz/1504/vf-usmer ... era-potesi

EDIT: Přidán obrázek ze zmíněných stránek

lesana87 · #6 Příspěvek od **lesana87** » 06 bře 2018, 18:28

XolyCZ píše:Ty diody mají zastavit zápoznou půlperiodu.

A ta se tam vezme kde, když tam není žádné záporné napájení?

#7 Příspěvek od **masar** » 06 bře 2018, 18:36

To je stručně řečeno příliš mnoho fantazie.
Použití těchto 160MHz OZ je v tomto případě hřích nebo spíš "házení perel sviním".
:wink:

XolyCZ · #8 Příspěvek od **XolyCZ** » 06 bře 2018, 19:23

masar píše:To je stručně řečeno příliš mnoho fantazie.
Použití těchto 160MHz OZ je v tomto případě hřích nebo spíš "házení perel sviním".

To je jenom řekněme univerzálně použitá značka, protože je stejná, jinak tam mám NE5532P.

#9 Příspěvek od **masar** » 06 bře 2018, 20:30

To schémátko od ZdenekHQ ovšem potřebuje obě napájecí napětí, narozdíl od následujícího, které nepotřebuje ani ty diody.

Tohle je zřejmě modifikace původního schematu (a záměru) tazatele.

:wink:

edit: Ovšem s NE5532P to fungovat nebude. Tady lze použít např. TLC272, LM358, LM324...

lesana87 · #10 Příspěvek od **lesana87** » 06 bře 2018, 21:04

Nedávno jsem zahlédla ve starém QST dvojcestný usměrňovač bez diod jen s jedním OZ. Asi to bylo tohle zapojení, jen vypustili ten sledovač, ten je tam zbytečný, ne? :oops:

#11 Příspěvek od **masar** » 06 bře 2018, 21:31

Byl by zbytečný, pokud by druhý OZ ignoroval zápornou polaritu na neinvertujícím vstupu. Do jaké míry ji ignoruje, nevím. Ale některé zpracují i napětí pod -100mV :wink:

XolyCZ · #12 Příspěvek od **XolyCZ** » 06 bře 2018, 21:56

Proč to nemůže fungovat s NE5532P?

#13 Příspěvek od **masar** » 06 bře 2018, 22:08

NE5532P nedokáže zpracovat vstupní napětí pod cca+2V a výstupní napětí nemůže být nižší než cca +2÷+3V (platí pro single napájení). Prohlídni si datasheet. :wink:

edit: Parametry OZ, definující tyto vlastnosti se nazývají "common mode input (output) voltage. OZ, které pracují s napětími blízkými napájecím, se nazývají Rail-to-Rail a patří mezi ně i ten v tom tvém schematu. Ale, jak už bylo řečeno, toho je tu škoda.

#14 Příspěvek od **teufel** » 06 bře 2018, 23:49

Usměrňovače s OZ "bez diod", které usměrňují tak, že jednu půlvlnu uříznou, protože na její zesílení jaksi není napájecí napětí (viz zapojení výše), mají jednu hodně zásadní nevýhodu. Operační zesilovač je jednu půlvlnu v saturaci, ze které se poměrně dlouho dostává. Proto je maximální kmitočet usměrňovaného signálu řádově nižší než u zapojení s diodami.
