Electro Harmonix Freedom Amp- schema

Zpráva

#1 Příspěvek od **Michal22** » 08 bře 2018, 09:44

Donesl mi kolega z práce tohle mini kombo, že si tam vyměnil aku, po zapnutí se z něj linuly nějaké pazvuky. Bohužel jsem nebyl u toho, když to zkoušel, tak nevím, co by to mohlo být.
Včera jsem to rozdělal, prohlídl možná místa problémů (upadlé dráty, studeňáky), nic špatného jsem nenašel. Po zapnutí klid, jen šum.
Dnes jsem si nachystal osciloskop, že se raději podívám na výstup, zda to nějak nekmitá.
Co jsem si prohlížel DPS, tak si nejsem jistý, zda jsem pochopil princip zapojení- uvnitř je LM311, který ovládá relé. Napřed jsem myslel, že je to nějaká ochrana výstupu, ale podle předběžného pozorování jsem to pochopil tak, že relé přepíná mezi zapojením do můstku a zapojením proti GND podle stavu nabití baterie?
Neměl by někdo schema?
Je to tenhle zázrak: https://fr.audiofanzine.com/ampli-guita ... ramee.html
(mimochodem to brutálně šumí).

#2 Příspěvek od **masar** » 08 bře 2018, 11:24

A není to spíše ochrana proti podvybití akumulátoru? :wink:

#3 Příspěvek od **Michal22** » 08 bře 2018, 13:29

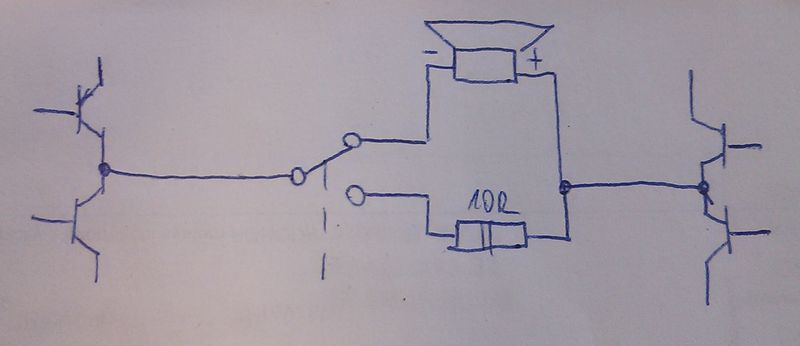

Zkusil jsem obkreslit část kolem reproduktoru, nejsem z toho zatím nějak moudrý:

#4 Příspěvek od **masar** » 08 bře 2018, 16:07

Most je to v obou polohách relé a je to pouze odpojení repro při zachování funkce mostu. Takže podle mne je to funkce zpoždění (příp. i ochrany) reproduktoru, zamezující rušivým "kliksům" při zapnutí.
:wink:

#5 Příspěvek od **Michal22** » 08 bře 2018, 16:47

Ano, kolega Masar vyhrává bludišťáka 8-)

.
Je to pouze Soft Start.

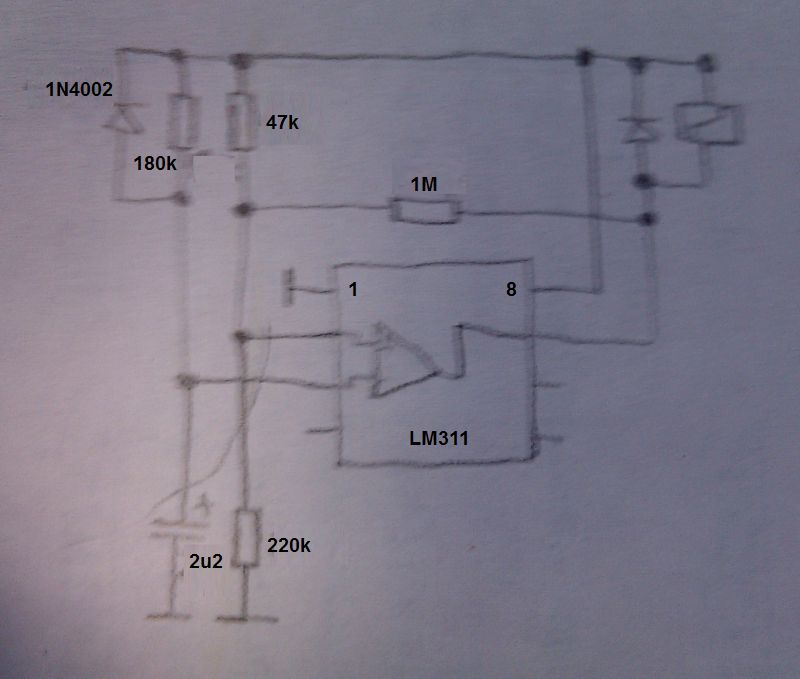

Jakmile jsem si rozkreslil okolí komparátoru, bylo mě jasno.
A zároveň vím, jak vznikl problém- kolega si vzpomněl, že odpojil a hned připojil aku, potom se mu pazvuky ozvaly. Tudíž se asi nestačil vybít hlavní filtrační elyt, potom se nevybil ani ten pomocný přes diodu 1N4002 a relé pořád drželo sepnuté, repro byl připojený.
A proto se tam ozvaly hned nějaké ty pazvuky, které ale souvisely s nabíháním zesilovače. Dnes jsme to zkoušeli několikrát, ani jednou se problém neobjevil.

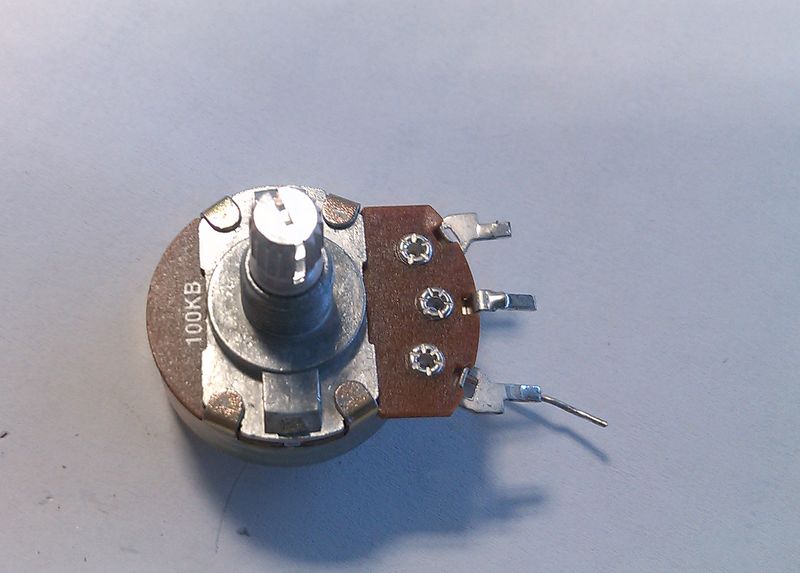

Ale už jsou mírně vydřené potenciometry- nevíte někdo, kde sehnat?

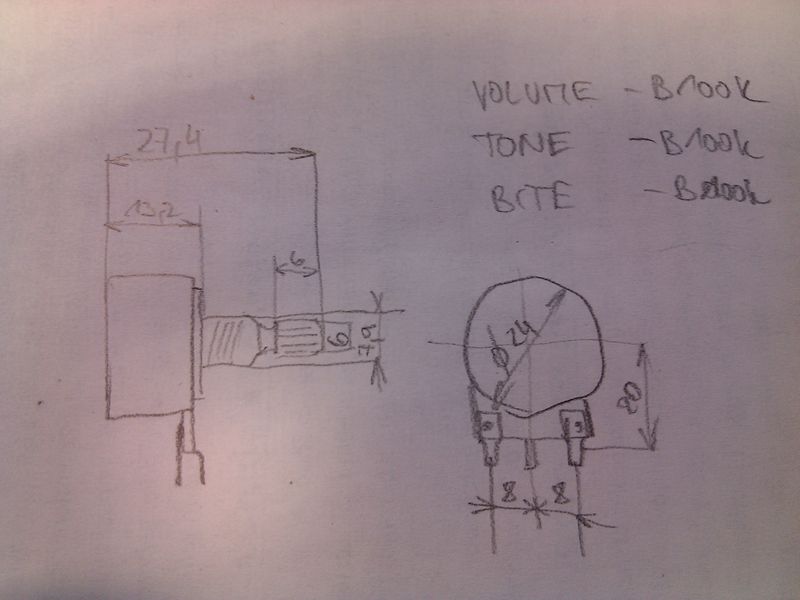

Je to zrovna ten typ, kde je jezdec nanýtovaný na hřídelce, proto se nedají ani dobře vyčistit. Navíc v dráze jdou vidět už slušné drážky.
