Krystal nebo oscilátor nebo co ?

Zpráva

beny66ka · #1 Příspěvek od **beny66ka** » 23 bře 2018, 20:01

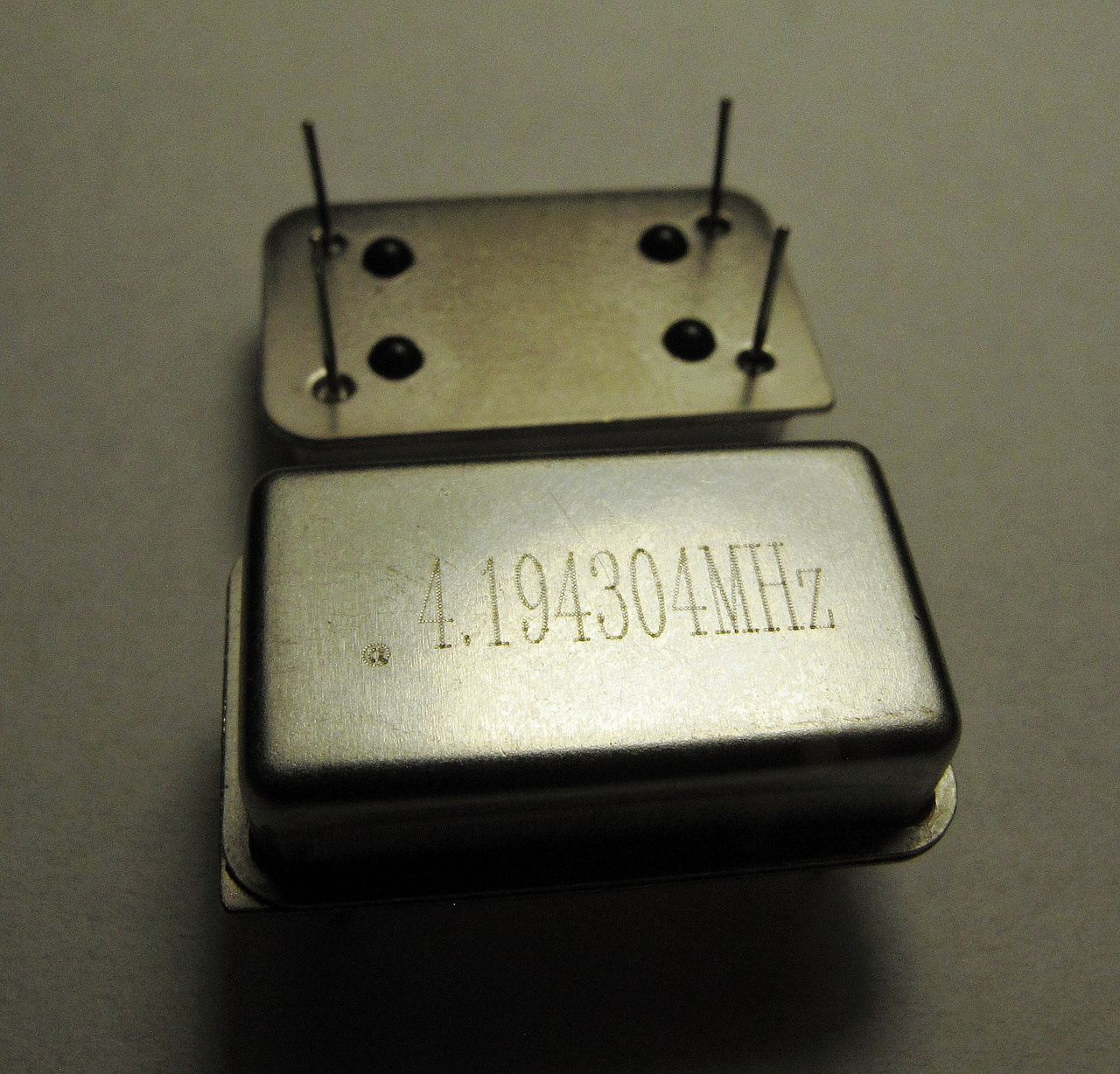

Prosím Vás, jak se to zapojuje? Nožky nejsou nijak popsané a ani nevím jestli je to krystal, nebo nějaký celý oscilátor.

#2 Příspěvek od **forbidden** » 23 bře 2018, 20:03

Oscilátor.

Habesan · #3 Příspěvek od **Habesan** » 23 bře 2018, 20:03

Oscilátor.

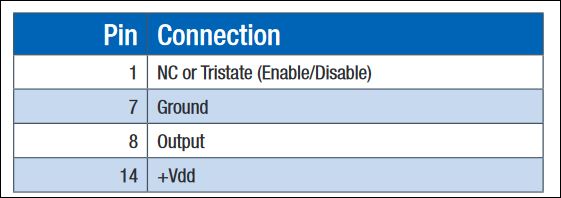

abracon.com/ ACO.pdf
Dvě nožky jsou napájení, jedna nožka výstup.
Jedna nepoužita.
(Nedá se zaručit, že jiní výrobci to nemají jinak.)

weed_smoker · #4 Příspěvek od **weed_smoker** » 23 bře 2018, 20:12

Obvykle je to zapojený jako DIL obvod TTL/MOS.Ostrej roh je pin#1,nad ním je pin#14 (+5V) Výstup je na osmičce,sedmej obvykle nemá průchodku a je spojenej s obalem(GND).Ten první je buď: A)nevyužitej B)ovládací napětí on/off C) nastavovací (dolaďovací) napětí D) další výstup jiný frekvence nebo fáze.

procesor · #5 Příspěvek od **procesor** » 23 bře 2018, 20:15

niektoré

beny66ka · #6 Příspěvek od **beny66ka** » 23 bře 2018, 20:19

SUPER. Děkuji moc za nakopnutí!

Kremik · #7 Příspěvek od **Kremik** » 23 bře 2018, 20:31

Vtipné je výstup tohoto oscilátoru změřit takovým tím "ťamanským" ručkovým multimetrem XY... Na všech napěťových rozsazích jde měřáček nadoraz. Byl jsem tím kdysi docela překvapen, než jsem našel, co je to za vodič

beny66ka · #8 Příspěvek od **beny66ka** » 23 bře 2018, 20:35

Nechápu, proč jde na doraz?

kulikus · #9 Příspěvek od **kulikus** » 23 bře 2018, 21:02

Kremik píše: Byl jsem tím kdysi docela překvapen, než jsem našel, co je to za vodič

? Vysvětli to..
Množství harmonických saturuje nějaký vstup uvnitř multimetru přes parazitní kapacitní vazbu?

FERYACT · #10 Příspěvek od **FERYACT** » 24 bře 2018, 10:59

Málokterý kompaktní oscilátor umí sinus.To ale jde z každým tranzistorem.

#11 Příspěvek od **Hill** » 24 bře 2018, 11:36

Tento je do hodin reálného času. Opakovaným dělením frekvence dvěma se dojde až na sekundový impuls.

Celeron · #12 Příspěvek od **Celeron** » 24 bře 2018, 15:16

Tyhle futrály bývaly v v PC 286 jeden nebo 2 ks. Tenhle byl na RTC a 8 a nebo 16MHz byl na procík.

lesana87 · #13 Příspěvek od **lesana87** » 24 bře 2018, 16:45

Pro RTC se ta 4MHz plechovka nehodí, žere jako kráva, takže nejde zálohovat baterkou. Na starých deskách byl obvykle pro RTC oscilátor s 4069UBP a hodinkovým krystalem 32768Hz, ten se vejde odběrem do pár uA.
Plechovky tam byly 14,31818 MHz pro sběrnici, druhá pro procesor případně třetí pro koprocesor, když běžel asynchronně.

Kremik · #14 Příspěvek od **Kremik** » 24 bře 2018, 22:04

beny66ka píše:Nechápu, proč jde na doraz?

Už nevím, jestli jsem to pak nějak zkoumal. Je to jednoduchý měřáček, pár odporů a jedna nebo dvě diody, nic jiného v tom myslím není. Asi to proleze přes parazitní kapacitu diody.
Ten měřáček ještě mám, můžu vyskoušet. I schéma, ale to bych musel chvíli (= dlouho) hledat. Frekvenci už taky nevím, ale nebylo to nic závratného. Jestli si vzpomenu, zítra na to kouknu. Vám to nikomu nedělá? :-)
