Zdravím
Tento prístroj my na druhý deň nešiel zapnúť tlačítkom S811 (Tuner/Band) .
Následne som ho síce zapol DO ale začal robiť neskutočné šialenstvá . Na displayi sa zobrazujú náhodne rôzne funkcie talčítok ktoré sú osadené na KEY doske (doska C) .Po rozobratí som ho síce nahodil spínačom S811 Tuner/Band .
Na spínače ktoré sú osadené na doske C S801 až S809 reagujú dosť divne . Napríklad stlačím S806 (Volume -) alebo S807 ( Volume +) reagujú opačne alebo sa rozbehne hlasitosť a pokračuje až na maximum (displey zobrazí 50) . S802 a S803 UP down ladenie naladí ale displej zobrazí priebeh ladenia zastane na požadovanej frekvencii ale bliká a rozsvieti sa na display Sleep alebo PGM .
Ďalšie spínače S812 (CD) a S811 Tuner/Band) po vypnutí spínačom S801 (Tape/Off) už nejde zapnúť prístroj. Sem tam sa my ho zas podarí zapnúť ale nejde prepnúť zas opätovným stlačením S811 na AM .
Čo som spravil :
Prespájkoval celý IC601 (system control/LCD driver) – bez výsledku stále to isté.
Premeral na doske C všetky R801 až R809 hodnoty stejné ako na schéme .
Premeral spínače S802 až S812 . Ohmetrom vypnuté nekonečno zapnuté 0000Ohm prepískal DM všetko OK . Bez zvodu .Chystám sa ich ešte vymeniť ale veľmi tomu neverím že to pomôže .
Odpojil som R604 a R605 zmeral hodnota ako v schéme no bez výsledku stále to isté .Displey si žije svojím životom.
Nameral som Q601 emitor +5.1V .
R604 4,4V (po dopojení R604 od strany L601 5.1V ) to to my je nejak podozrivé ale display si aj tak robí čo chce . (Spínače sú odpojené snímač DO pripojený )
R605 5.1V (pripojené v pôvodnom stave) nejde zapnúť Tuner/Band ) zapne náhodne ale aj to niekedy môžem zapínať aj donekonečna nejde . DO však zapne .
Premerané všetky elyty na vetve +B4. Regulátor IC605 pin3 5.1V pin2 11.8V .
Hodnoty napätí na IC601 sú totožné so schémou až na napätie pin 3 KEY1 kde mám 4.1V alebo niekedy aj menej .
Zhrnutie: Všetky súčiastky ktoré som zmeral boli OK . Ak som odpojil dosku C (klávesnica) display sa správal rovnako . Neladil síce sám ale funkcie si prepínal (Sleep Volume XBS Memory Preset) ako sa mu zachcelo a v ľubovoľnú dobu . Niekedy stál a nerobil nič len zobrazil frekvenciu stanice.
Po pripojení klávesnice nejde zapnúť (Tuner/Band) viac nenej nie ako áno či že ako sa mu zachce . Na DO reaguje.
Jediné podozrenie mám na pin 3 IC601 KEY1 kde je „len 4.1V“ len neviem prečo .
Potom už je zlý asi len samotný IC601 .
Ak máte nejaký nápad čo ešte skontrolovať budem vám vďačný. Ďakujem .
SM
je TU .
Panasonic RX-DS18 nejde vždy zapnúť
Moderátor: Moderátoři
Panasonic RX-DS18 nejde vždy zapnúť
- Přílohy
-
Regulator 5V panasonic_rx-ds18.pdf- (261.56 KiB) Staženo 223 x
-
- IC601 panasonic_rx-ds18.pdf
- (269.65 KiB) Staženo 212 x
-
- Doska C KEY panasonic_rx-ds18.pdf
- (256.11 KiB) Staženo 209 x
Tak pokud nemá cestička k pinu 3 někde svod (lze zjistit odpojením samotného pinu nebo přerušením cesty v jeho blízkosti), pak to má IC601 "za sebou". Jen bych R604 ještě pro jistotu vyměnil.
edit:
V případě, že by vnitřní svod na pinu 3 jinak nebránil jeho funkci, stálo by za vyzkoušení zařadit do cesty k procesoru (např. místo L601) sledovač s OZ.
edit:
V případě, že by vnitřní svod na pinu 3 jinak nebránil jeho funkci, stálo by za vyzkoušení zařadit do cesty k procesoru (např. místo L601) sledovač s OZ.
- Přílohy
-
prava.png- úprava pro eliminaci vlivu vnitřního svodu.
- (4.4 KiB) Staženo 179 x
Tiež sa prikláňam k tej verzii že IC601 je po infarkte
.
Trasu "B" smerom k pinu 3 IC601 na zvod preverím dobrý nápad . Odpor R604 vymením .Aj som ho chcel ale hodnota bola rovná ako v schéme tak som ho ponechal . Tie C601 aj C854 som hľadal a chcel zmerať ale nie sú na doske len L601 a aj ten som zmeral a je v norme podľa schémy .
Tá to porucha sa prejavila zrazu a okrem odporov spínačov tam toho veľa nie je . Stabilizátory fungujú elyty sú stále rovnaké pár som ich preveril aj na ESR aj kapacitu. Skoro celú dosku som prespájkoval na studeňák to nevypadá . Rádio má už pár rokov tak sa ani nečudujem ale išlo my o to že sa podarí nájsť závada. Je to rádio mojích detí ktoré sú už dávno dospelé a ja ho ešte využívam . No ak sa neopraví pôjde ako darca orgánov . Moc krát vďaka za pomoc a radu .
.
Trasu "B" smerom k pinu 3 IC601 na zvod preverím dobrý nápad . Odpor R604 vymením .Aj som ho chcel ale hodnota bola rovná ako v schéme tak som ho ponechal . Tie C601 aj C854 som hľadal a chcel zmerať ale nie sú na doske len L601 a aj ten som zmeral a je v norme podľa schémy .
Tá to porucha sa prejavila zrazu a okrem odporov spínačov tam toho veľa nie je . Stabilizátory fungujú elyty sú stále rovnaké pár som ich preveril aj na ESR aj kapacitu. Skoro celú dosku som prespájkoval na studeňák to nevypadá . Rádio má už pár rokov tak sa ani nečudujem ale išlo my o to že sa podarí nájsť závada. Je to rádio mojích detí ktoré sú už dávno dospelé a ja ho ešte využívam . No ak sa neopraví pôjde ako darca orgánov
. Moc krát vďaka za pomoc a radu .
Podivej se na ten analogovy vystup od klavesnice osciloskopem, bud tam uvidis mrskajici se napeti, pak muze byt problem nekde venku mimo procesor, nebo ma procesor svod, nebo tam uvidis vzorne stabilni uroven a pak je problem bud v procesoru, nebo v napajeni jeho analogove casti, nebo ve zdroji ref. napeti pro procesor. Co se deje na vstupu prevodniku je dulezita diagnosticka informace.
Krátce před tím, než se to rozbilo, tak to ještě fungovalo...
Vymenil som spínače žiadna zmena. Procesor si zapína funkcie ako chce .
Vymenil som hlavný fil. elyt 2200/25V a chcel som sa pozrieť na ten C601 .
Mýlilo ma to lebo klasický keramický alebo metalizovaný som nenašiel na tejto pozícii .
Bola tam osadená súčiastka podobná odporu . Fakt na nerozoznanie
od odporu . Premerám ju ohmetrom a nejaký 150Mohm to ukázalo . Potom ma napadlo premerať to na kapacitu . A ono to ukázalo 570p (pikofarad) . Všimol som si že aj inde na pozícii C sú osadené súčiastky podobné odporu .
Takže toto je pre mňa nové. Púzdro zhotovenia keramického kondenzátora je také isté ako púzdro odopru (rezistora) to som doteraz nevedel .
C601 som vrátil na svoje miesto.
Mal som dps na stole aj s klávesnicou a C601 som zapojil . Zapol do siete a tlačítkom Tuner/Band som to zapol bez problémov . Ďalší stisk prepol na AM. Zrazu všetko fungovalo ako malo . Aj prepnúť CD šlo (CD ale nebolo pripojené ale displey zobrazil CD ) . Každé jedno tlačítko si plnilo svoju funkciu . Mierne som klepal KEY doskou o stvôl ale nič sa nedialo . To isté aj z MAIN doskou otrasy nerobili nič. Skúšal a testoval som
funkcie asi pol hodinu . Hralo to ako nové a tak som usúdil že je to opravené .
Tak som to poskladal a zapol . Ale už to zas nešlo zapnúť . Diaľkovým som zapol tuner. Displey po chvíle zas ukazoval všelijaké funkcie a procesor si hádzal svoje funkcie . Napríklad volume išla sama od seba hore stanica držala naladenú frekvenciu ale ako náhle som chcel tlačítkom ubrať volume - tak sa ešte viac zvíšila . Volume+ zas uberala hlasitosť .
Sleep naskočilo po stlačení tlačítka Memori a podobne.
Nikdy to ale neladilo stanicu hore alebo dole . Frekvencia naladiť šla ručne a aj stále držala a hrala . Prepnúť na CD sa stistkom tlačítka nedalo .
Tlačítko OFF/Deck ale vždy vyplo prímač keď som ho zatlačil .Vypnúť vypne vždy .
Zapnúť Tuner alebo CD tlačítkom ide len málo kedy .Ťukám naň rýchlo a sem tam to zapne . DO to nahodí vždy . Ale ani diaľkovým nejdú vždy všetky funkcie . Niekedy to hralo minútu normálne ale potom zas napríklad nahodilo XBS alebo začalo blbnúť Volume .Takže som zas na začiatku .
Budem musieť to pozrieť fakt oscíkom ako radí ZAKY.
Moje trpezlivosť je už v koncom musím si trocha od neho odpočinúť .
PS: Tu je foto toho C601 ktorý vyzerá jak resistor .
Vymenil som hlavný fil. elyt 2200/25V a chcel som sa pozrieť na ten C601 .
Mýlilo ma to lebo klasický keramický alebo metalizovaný som nenašiel na tejto pozícii .
Bola tam osadená súčiastka podobná odporu . Fakt na nerozoznanie
od odporu . Premerám ju ohmetrom a nejaký 150Mohm to ukázalo . Potom ma napadlo premerať to na kapacitu . A ono to ukázalo 570p (pikofarad)
. Všimol som si že aj inde na pozícii C sú osadené súčiastky podobné odporu .
Takže toto je pre mňa nové. Púzdro zhotovenia keramického kondenzátora je také isté ako púzdro odopru (rezistora) to som doteraz nevedel .
C601 som vrátil na svoje miesto.
Mal som dps na stole aj s klávesnicou a C601 som zapojil . Zapol do siete a tlačítkom Tuner/Band som to zapol bez problémov . Ďalší stisk prepol na AM. Zrazu všetko fungovalo ako malo . Aj prepnúť CD šlo (CD ale nebolo pripojené ale displey zobrazil CD ) . Každé jedno tlačítko si plnilo svoju funkciu . Mierne som klepal KEY doskou o stvôl ale nič sa nedialo . To isté aj z MAIN doskou otrasy nerobili nič. Skúšal a testoval som
funkcie asi pol hodinu . Hralo to ako nové a tak som usúdil že je to opravené .
Tak som to poskladal a zapol . Ale už to zas nešlo zapnúť . Diaľkovým som zapol tuner. Displey po chvíle zas ukazoval všelijaké funkcie a procesor si hádzal svoje funkcie . Napríklad volume išla sama od seba hore stanica držala naladenú frekvenciu ale ako náhle som chcel tlačítkom ubrať volume - tak sa ešte viac zvíšila . Volume+ zas uberala hlasitosť .
Sleep naskočilo po stlačení tlačítka Memori a podobne.
Nikdy to ale neladilo stanicu hore alebo dole . Frekvencia naladiť šla ručne a aj stále držala a hrala . Prepnúť na CD sa stistkom tlačítka nedalo .
Tlačítko OFF/Deck ale vždy vyplo prímač keď som ho zatlačil .Vypnúť vypne vždy .
Zapnúť Tuner alebo CD tlačítkom ide len málo kedy .Ťukám naň rýchlo a sem tam to zapne . DO to nahodí vždy . Ale ani diaľkovým nejdú vždy všetky funkcie . Niekedy to hralo minútu normálne ale potom zas napríklad nahodilo XBS alebo začalo blbnúť Volume .Takže som zas na začiatku
.
Budem musieť to pozrieť fakt oscíkom ako radí ZAKY.
Moje trpezlivosť je už v koncom musím si trocha od neho odpočinúť
.

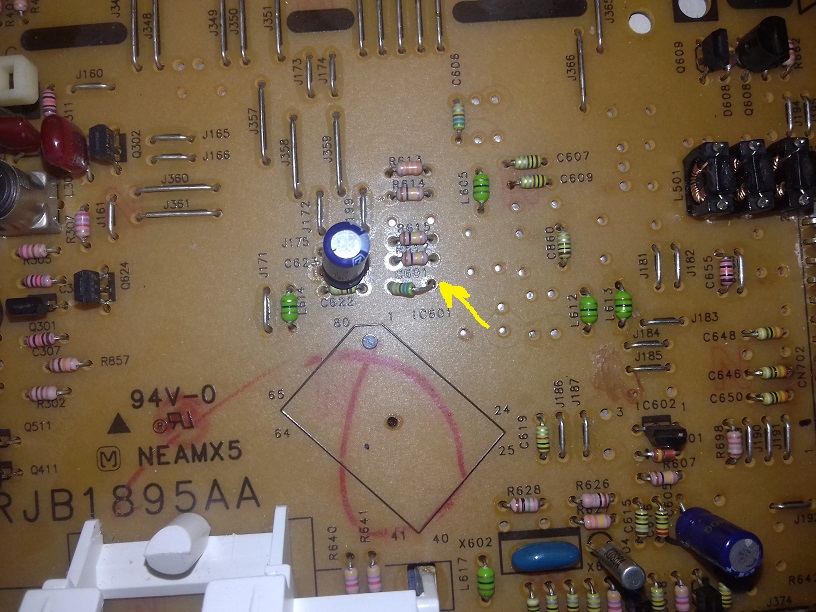

PS: Tu je foto toho C601 ktorý vyzerá jak resistor
.- Přílohy
-
- Panasonic RX_DS18 dps C601.jpg
- C601
- (198.69 KiB) Staženo 213 x
masar píše:Zkus vyměnit (odpojit) C601.
DELONG píše:C601 nie je zapojený od výroby . Ani C854 nie je osadený .Alebo špatne hľadám ale nenašiel som v tom obvode žiadne C len elyty .
DELONG píše:...Vymenil som hlavný fil. elyt 2200/25V a chcel som sa pozrieť na ten C601 ...
To se mi snad jen zdá.To co provádíš, je čirý masochismus. Vrátit téměř usvědčeného hlavního podezřelého na své místo může jen zoufalec. Ještě žes nezměřil reproduktor...DELONG píše:...Premerám ju ohmetrom a nejaký 150Mohm to ukázalo . Potom ma napadlo premerať to na kapacitu . A ono to ukázalo 570p (pikofarad)...C601 som vrátil na svoje miesto...
