Výstupní buffer Lexicon (Marantz)

Zpráva

kutilka · #1 Příspěvek od **kutilka** » 12 dub 2018, 12:49

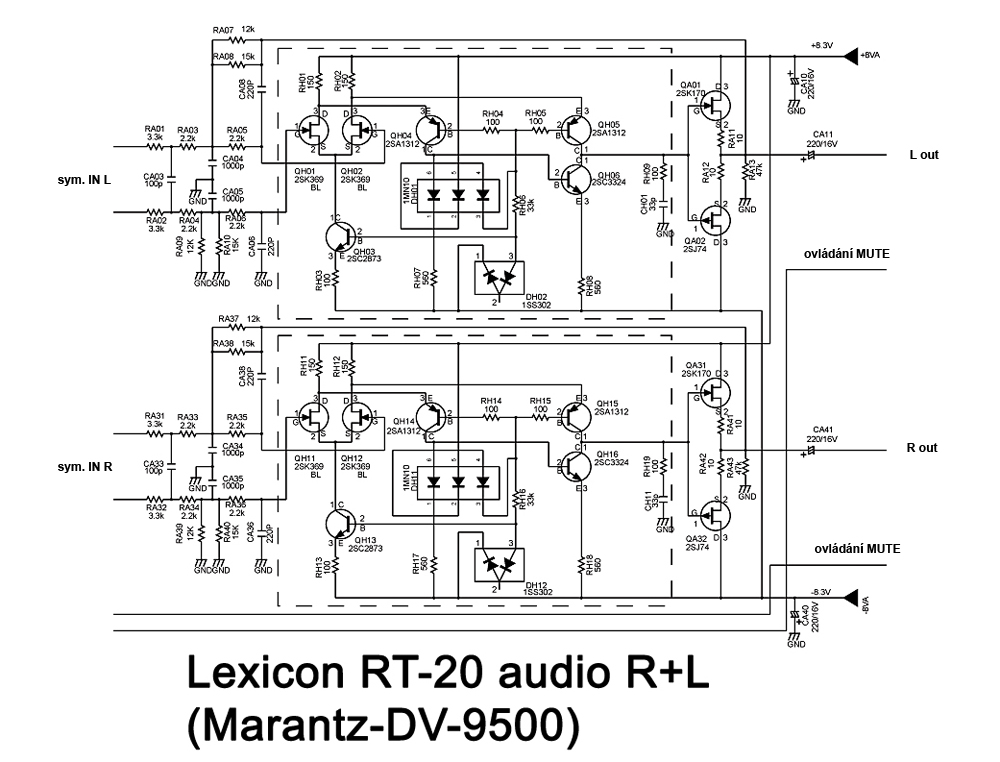

Výstupní buffer DVD Lexicon RT-20 ( Marantz DV-9500 ) není tvořen jako obvykle OZ, ale diskrétním zapojením.
Dokázal by mi někdo říct, nač jsou v zapojení ty diody? Nějak mi to nedochází...

alles · #2 Příspěvek od **alles** » 12 dub 2018, 13:14

ta dvojdioda funguje jako stabilizátor , s q3 a r3 dělá stabilizátor proudu pro q1 a q2
trojdioda slouží asi k teplotní stabilizaci stejnosměrného pracovního bodu q4-6....

kutilka · #3 Příspěvek od **kutilka** » 16 dub 2018, 05:30

Dík.
