světýlko JUNO

[Robert18]

Ahoj,

nateklo mi do světla v myčce a světýlko mi chcíplo.

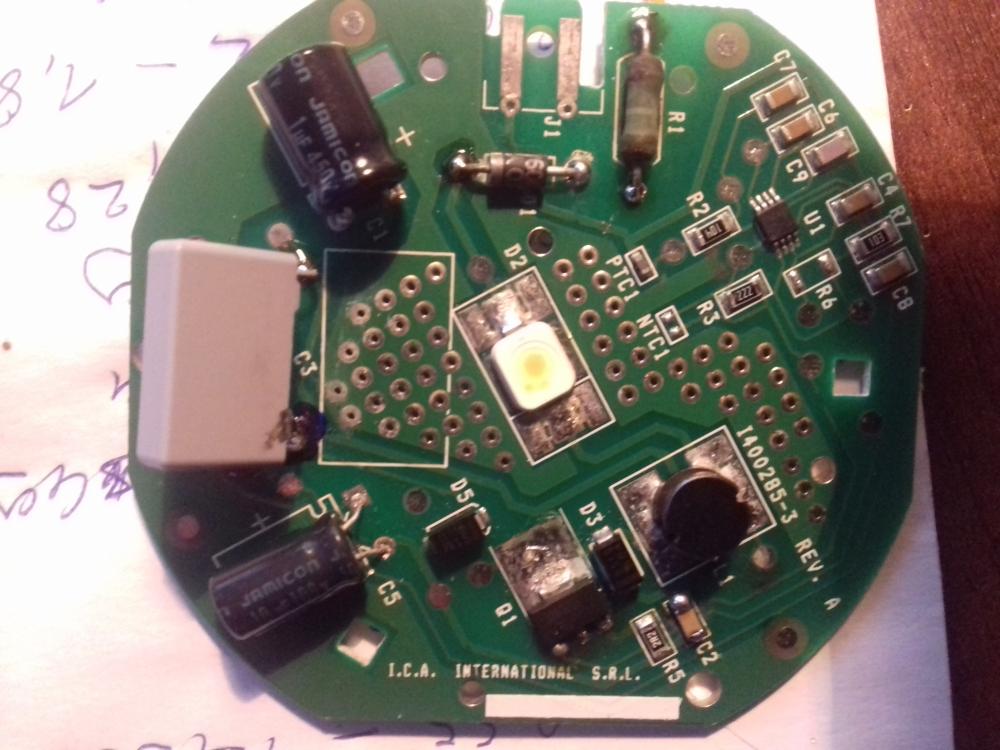

Byl přerušený ten zelený odpor R1 nevím jaká by to měla být hodnota je na něm jeden bílý proužek to bývá propojka, ale pak se zjistil že asi na každém konci byl ještě černý proužek. Netuším co by to mohlo být za hodnotu zatím jsem ho proklemoval zkouším přes 60W žárovku.

U svitkového kondenzátoru tam jak je ta modrá tečka (lihovka) je propálené místo nemyslím si, že tam byla cestička.

Moje představa o funkci zapojení je takováto:

Přes R1 a diodu se nabije C1 větší elit (naměřeno 358V).
Malý šváb řídí střídou přes tranzistor vedle tlumivky nabíjení menšího elitu C5 ( naměřeno 0). Ten přes D3 a tlumivku napájí Diodu pro osvětlení. C5 je nabíjen přes C3 svitek, který má paralelně odpory v sérii R8 a R9 (na foto nejsou vidět)

Měřeno proti mínusu velkého elitu C3 má na první noze 235V střídavých na druhé co vede přes D4 na C5 8V sřídavých.

Poradí někdo ?

[Robert18]

Teď mě napadlo jestli to není opačně a ten švábík U1 není jen společně s kondenzátory a odpory generátor frekvence pro buzení diody tranzistorem z C5, protože dioda by učitě měla být buzená pulsně aby svítila a netopila. Taky tam nevidím nikde zpětnou vazbu pro pulsní zdroj vlastně ani trafák-lépe dvě cívky s těsnou vazbou.

Jen mi není úplně jasné kde se bere napětí na C5 a jak se dosahuje jeho stabilizace

[Robert18]

Tak záhada rozluštěna C5 napájí U1 mezi vývody 9Ω proto se nemůže nabít po odletování MAAB 21-2 nekonečno


Ví někdo co je to za šmejd MAAB 21-2 nemůžu to inkde najít

[Robert18]

Děkuji všem za odpovědi.

Problém už jsem vyřešil. Sice jsem nepřišel na to co je zač ten MAAB 21-2,

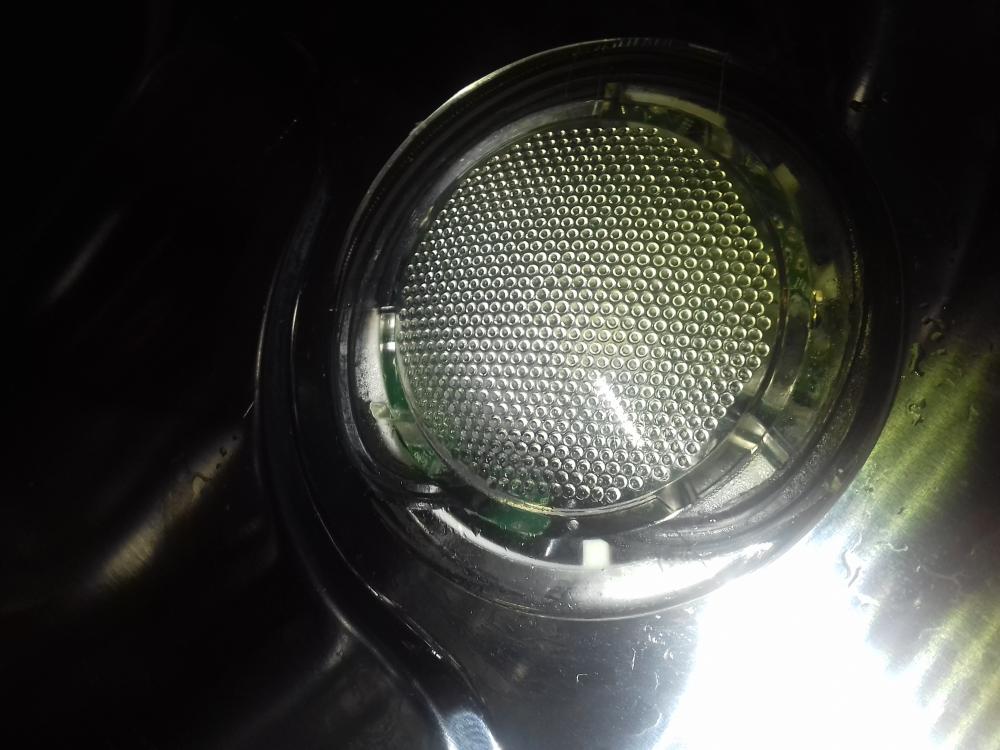

ale přišel jsem na to, že máme doma přebytek pulsních nabíječek do mobilů a nedostatek světýlek do myčky. Co se stalo potom netřeba říkat myčka svítí a taky myje samozřejmě.

[masar]

Možná, kdybys do Googla zadal I400285-3, zjistil bys víc.
