Nepere Electrolux EWT 1264 TKW

Zpráva

Crifodo · #31 Příspěvek od **Crifodo** » 06 čer 2018, 00:40

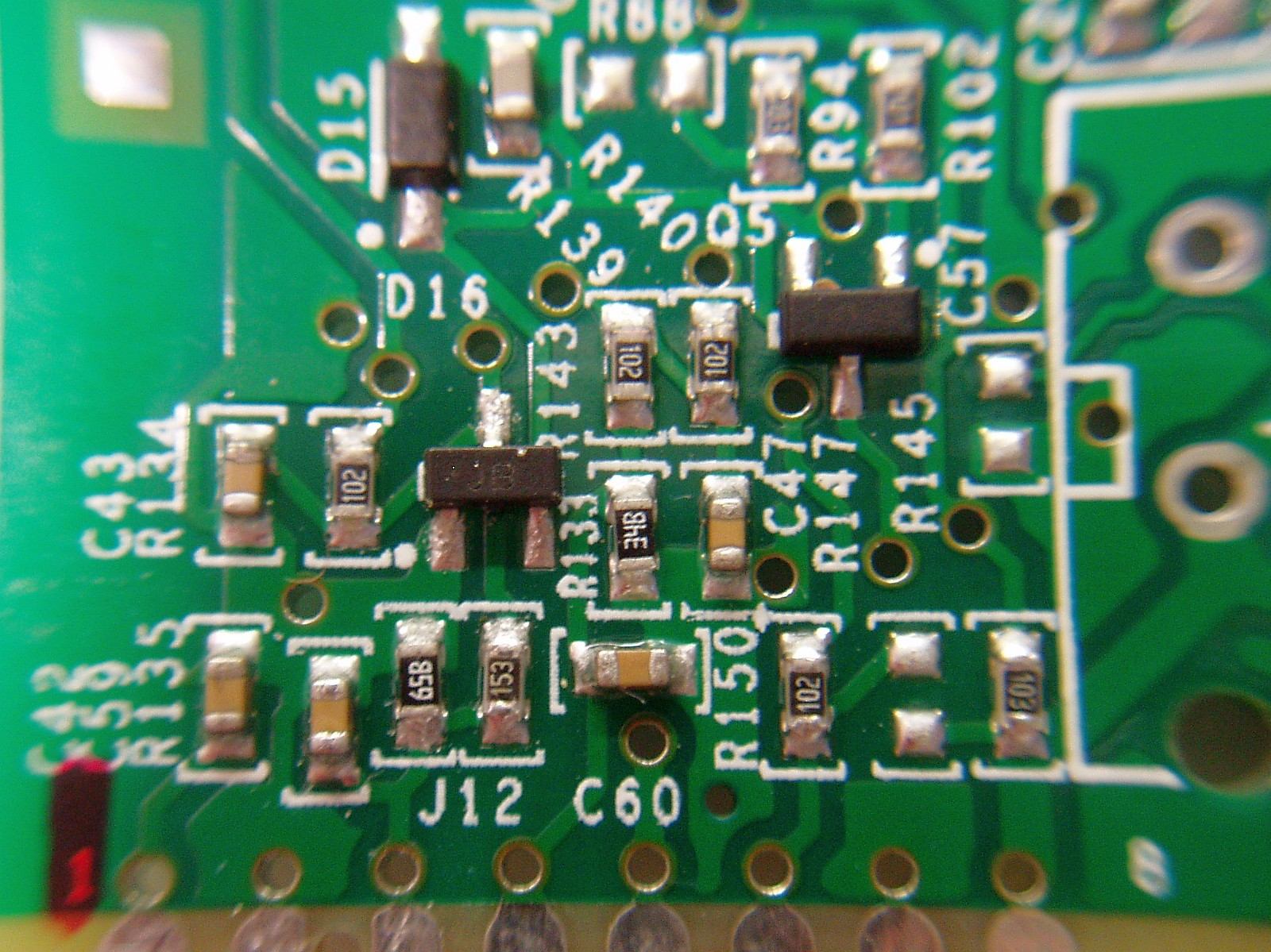

Koukám na kód JB na tom sot23 a nacházím jen diody nebo potvorný detektory napětí, žádnej tranzistor...

BOBOBO · #32 Příspěvek od **BOBOBO** » 06 čer 2018, 07:39

Tak si rozmaluj celý obvod . Ochranná dioda by to být mohla , ale vstup od čidla bych předpokládal TTL .

#33 Příspěvek od **rnbw** » 06 čer 2018, 08:45

Ak je to BAV99, tak tato (dvoj)dioda sa casto pouziva ako ochranna.

Crifodo · #34 Příspěvek od **Crifodo** » 06 čer 2018, 12:15

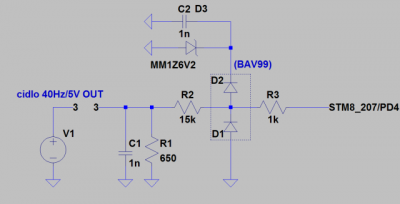

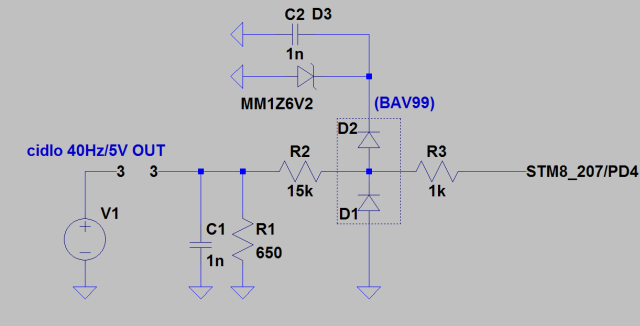

Zapojení viz obr. Vypadá to na prošvihlou D1, má 400 Ohm v obou polaritách. Jestli smd odpor 65B je 650 Ohm, tak je zajímavé že má 3,55 kOhm. Vůbec ten mechanismus, proč to odešlo, je mi záhadný.

BOBOBO · #35 Příspěvek od **BOBOBO** » 06 čer 2018, 12:35

Však tam máš prefix D16 .

#36 Příspěvek od **rnbw** » 06 čer 2018, 12:41

65B = 4640 ohm

Crifodo · #37 Příspěvek od **Crifodo** » 06 čer 2018, 22:46

Tak opraveno, deska odvezena na místo činu, zamontována do pračky a rovnou pokusně vypráno.
Nakonec byla ta dvojitá dioda dobrá, šlus měl všivý kond C43, který jsem do schematu ani nezakresloval.
Ještě jsem pak musel vrátit jádro cívky v čidlu hladiny na původní polohu, protože pračka pořád čerpala vodu i když už byla vana prázdná.
Díky všem za rady a nasměrování.

#38 Příspěvek od **rnbw** » 06 čer 2018, 22:52

Super

Inak skrat keramickych SMD kondenzatorov je pomerne bezny problem. A dost zakerny, kedze ich byva na doskach vela.

Crifodo · #39 Příspěvek od **Crifodo** » 07 čer 2018, 08:39

Evidentně jsem neměl v tomhle segmentu ještě dostatek kontaktů s 21. stoletím. Mohlo mě to napadnout že pračky nebudou výjimka. Čekal jsem sw kurvítko a la HP a Canon inkjety.

Taková skoro nevidtelná věc, kond za nulanula nic, pak to má člověk nějak přesvědčivě účtovat...
Jaká je praxe servisů? deska se jako blok vymění i s tím plastovým futrálem a "stará" se zahodí, i když je z 99.95% dobrá...?

BOBOBO · #40 Příspěvek od **BOBOBO** » 07 čer 2018, 14:38

Jo , a snad není servisáka , co by nabízel opravy ... Některé firmy nabízejí opravy desek . Již to zde na EB bylo .
