Zesilovač Kramer 900XL

Zpráva

KarelZ · #1 Příspěvek od **KarelZ** » 07 čer 2018, 13:51

Na stole mi nechali nefunkční, 10W zesilovač. Nedaří se mi k němu sehnat schéma. Na výstupu není žádný signál. Po připojení jiného zesilovače původní reproduktory "chrchlají" a mají cca 280ohm. Asi to nechali dlouho "pískat" a pod.
Toto je nejpodrobnější popis, který jsem našel: https://k.kramerav.com/downloads/manuals/900xl.pdf
Budu vděčen za každou lepší informaci.
Karel

sinclair · #2 Příspěvek od **sinclair** » 07 čer 2018, 14:26

Co a proč chceš opravovat? Zesilovač, nebo naprosto evidentně připálený reproduktory? K připálení mohlo dojít jen ss proudem z výstupu, tedy dost fatální poruchou zesilovače samotného.
Schéma pravděpodobně sehnat nepůjde, je to rejžácký brand, prodávaný jen pod hlavičkou Kramer. Uvnitř je něco, co nenavrhl nikdo v Evropě či USA, v lepším případě to bude pajc něčeho staršího a osvědčeného - ovšem osazený rejžovou mizérií a proto to odešlo.
Je tomu tak vždy, pokud se rejžák rozhodne něco opajcovat a použije k výrobě pajců taky pajcovaný materiál.

Je vysoce pravděpodobné, že je buď poškozený budič koncových tranzistorů /pokud to nevyhazuje pojistky/, nebo i něco před budiči. Něco, co naplno otevřelo jeden z koncových tranzistorů a tak pustilo do výstupu a do reproduktorů 1/2 stejnosměrného napájecího napětí. Navíc si myslím, že na 99% to bude můstkový déčko, neboť výkonu 2x10W při napájení 12V není možno dosáhnout jinak, než fullbridge déčkem. Komplikace jedna vedle druhé.
Troufáš si na tohle sám?

Neboť zničit reproduktor nezkresleným, přirozeným střídavým signálem je velmi těžké. Vyžaduje to nejméně desetinásobek jmenovitého příkonu reproduktoru. Proto si myslím, že jsou reproduktory připálené stejnosměrem, tedy závažnou poruchou-průrazem zesilovačů.
A včil do mě. Teď ! :twisted:

KarelZ · #3 Příspěvek od **KarelZ** » 07 čer 2018, 15:56

Rovněž si myslím, že repráky zničil zesilovač, když se jim před tím rozpískala zpětná vazba přes mikrofon.
Bez schematu se v tom śťourat nemá smysl. Navíc to je v SMD a možná i víc než 2-vrstvý plošňák.
Na štítku to má Made in Israel.

Karel

#4 Příspěvek od **rnbw** » 07 čer 2018, 17:49

Zacal by som rozobratim, ci tam nahodou nie je nejaky bezny IO. Tiez pochybujem, ze by plosak mal viac ako dve vrstvy. To sa pouziva len vtedy, ked je to naozaj nutne.

dj_rizek · #5 Příspěvek od **dj_rizek** » 07 čer 2018, 17:52

Jestli je to tohle tak tam asi nic moc kromě kontroly zdroje udělat nepůjde.
https://forum.speakerplans.com/amp-inte ... age95.html

Bude to d-čko jako vyšitý

dj_rizek · #6 Příspěvek od **dj_rizek** » 07 čer 2018, 18:14

Myslel jsem to vůči KarloviZ pokud se bojí SMD.

Nemyslíš spíš 150uH pod těma plastovajma krytkama? 100uH mi spíš připadá vzhledem k 1ks (pokud není pod tou deskou vlevo) jako napájecí část

sinclair · #7 Příspěvek od **sinclair** » 07 čer 2018, 18:28

Možná.

KarelZ · #8 Příspěvek od **KarelZ** » 14 čer 2018, 15:42

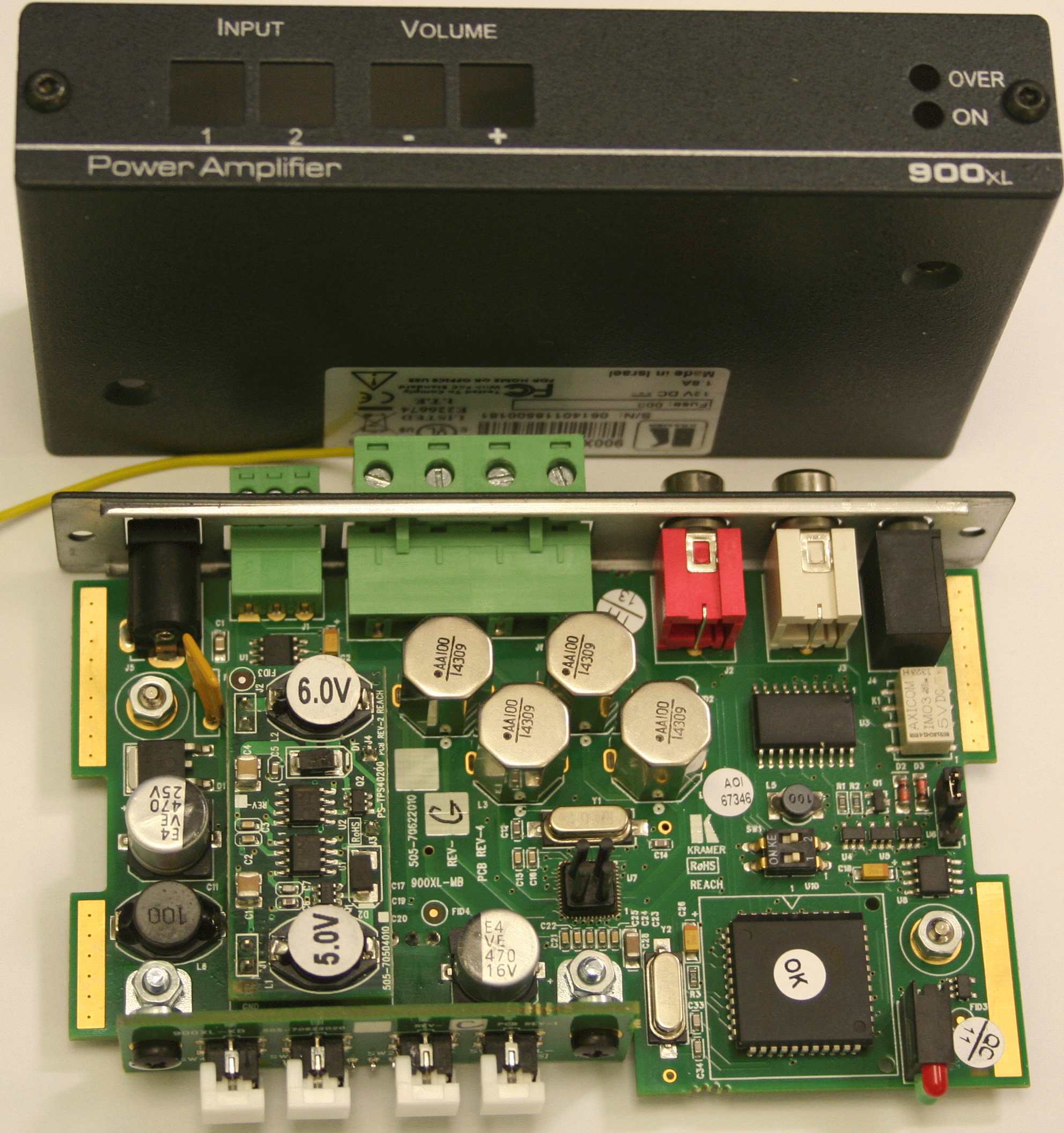

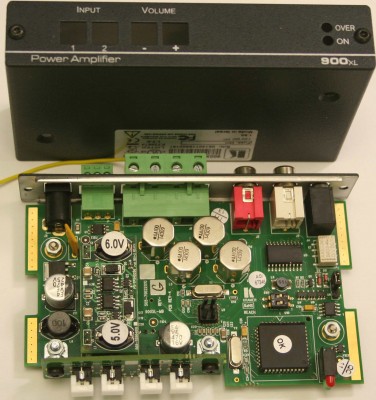

Díky "dj_rizek" za zaslání odkazu na fotku zesíku. Přikládám foto toho našeho 900XL. Vypadá trochu jinak. Ten koncový, spínaný stupeň, U7, (neznámého typu), je přibližně uprostřed s nalepeným chladičem. (Alespoň spoj od výstupů pro repro k němu vede.) Chladič na fotce od rizek-a je trochu větší. Možná to je jedna z příčin jeho zničení.

V diskuzi je jeden příspěvek smazán pro vulgaritu.? Některým, dalším příspěvkům proto asi příliš nerozumím.

Souhlasím, že to je téměř neopravitelné.
Karel

#9 Příspěvek od **rnbw** » 14 čer 2018, 15:52

Preco neopravitelne? Ak procesor zije, tak zmeraj napatia. A premeraj diodovym testom (vo vypnutom stave) vystupy toho U7, ci nahodou nie su v skrate. Ak ano, tak nejako z neho odstran chladic, aby si zistil jeho oznacenie a mohol ho niekde kupit.
