hp laserjet 100 - vadný zdroj

Zpráva

Vasekk7 · #1 Příspěvek od **Vasekk7** » 16 srp 2018, 17:47

Zdravím,

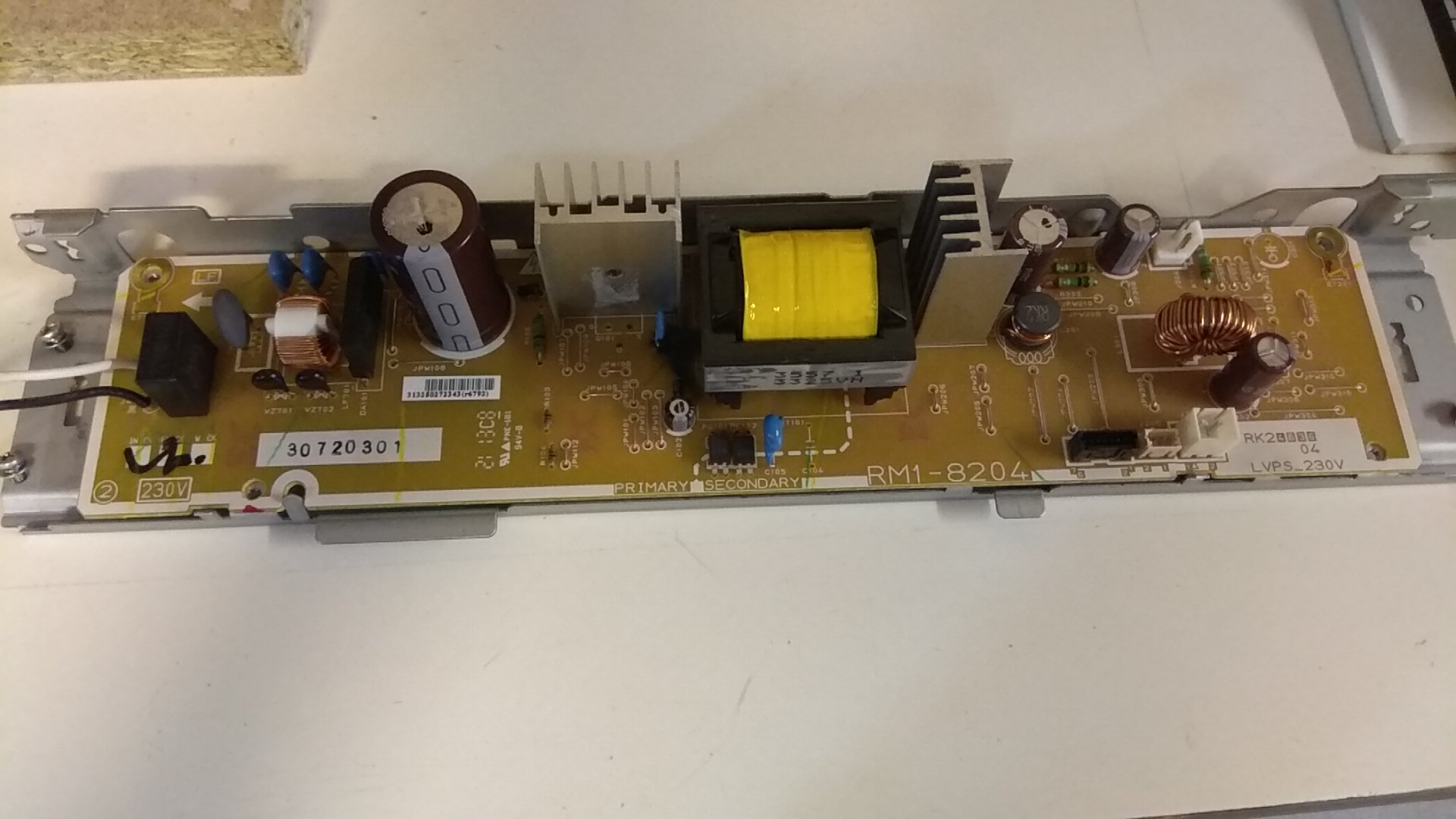

Vlastním tiskárnu hp laserjet 100 color mfp m175nw ve které odešel spínaný zdroj. Po rozebrání jsem zjistil proražený hlavní spínací tranzistor a krásně rozstřelený keramický kondík 102K 1kV mezi D a S tranzistoru. Proměřil jsem transformátor který se jeví vpořádku, filtrační kondenzátor, usměrňovací můstek a vše ostatní na primární straně vypadá talé vpořádku. Mám podezření na řídící IO který má ale odfrézované značení. Při výměně tranzistoru a kondenzátoru došlo po zapnutí k okamžitému spálení pojostky a proražení tranzistoru. Prosím vás tedy o radu zda by někdo dokázal nasměrovat na co se zaměřit příp. by věděl jakým IO nahradit původní.

Předem Děkuji za každou radu.

#2 Příspěvek od **Zaky** » 16 srp 2018, 19:06

Co se identifikace řídícího IO týče, existuje na to taková jedna ruská stránka, kde se zadají funkce jednotlivých pinů a typ pouzdra a vypadnou z toho možné varianty. Snad někdo postne odkaz, já ho mám někde zaruchaný a nevím teď, kde.
Dále cituji část mé odpovědi z jiného vlákna:

Klíčové je být schopen koupit nový řídící IO, protože ten původní je na 99% po smrti, pokud je rozstřelený snímací rezistor proudu v source fetu, tak je IO mrtvý na 100%. Je třeba zkontrolovat všechny součástky mezi budící nohou IO a gate fetu a všechny součástky mezi current sense rezistorem a příslušnou nohou měření proudu. Dále pak celou cestu, kterou tekl zkratový proud, tedy zejména graetz. Pokud bys tomu výše dokonale nerozumněl, tak to nech opravit někomu jinému, jinak to ještě více rozvrtáš, nehledě na možný úraz el. proudem. Zkoušení přes žárovku je doufám samozřejmost.

#3 Příspěvek od **Zaky** » 16 srp 2018, 19:09

Už jsem to našel, ten web je tento: http://remont-aud.net/ic_power/

#4 Příspěvek od **Zaky** » 16 srp 2018, 19:58

Tady to máš na stříbrném podnose: http://monitor.espec.ws/section22/topic226448.html
https://americas.fujielectric.com/files/FA5570.pdf
https://www.ebay.com/itm/1x-S570-5S70-5 ... SwnK9ZTn1Y

Vasekk7 · #5 Příspěvek od **Vasekk7** » 16 srp 2018, 22:04

Bomba! Děkuju mnohokrát, objednávám IO a snad zase tiskárna naběhne jako nová. Graetz sem proměřil a všechny diody jsou OK, u odporů hodnoty taky sedí.

#6 Příspěvek od **Zaky** » 16 srp 2018, 22:09

Current sense rezistor nepřežije skoro nikdy, opravdu je OK?
