Audion s elektronkou (přesunuto)

Zpráva

kulikus · #1 Příspěvek od **kulikus** » 04 zář 2018, 08:09

Lze postavit dostečně citlivý audion jen se vzduchovou cívkou (bez feritového jádra), jednou elektronkou, a drátovou anténou 3m pro pásmo rozhlasových středních vln?

Oblast Holice.

monterjirka · #2 Příspěvek od **monterjirka** » 04 zář 2018, 08:54

Co to je "dostatečně citlivý"?

Pokud udělám rámovou anténu o průměru kolem 60cm, tak by se něco mohlo chytit i bez těch 3m drátu...
Podle velikosti feritové tyčky je její "účinek" srovnatelný s několika desítkami cm až několika m drátové antény.
Účinnost drátové antény je závislá na "protiváze", tam je funkčně běžně jako protiváha využíváno uzemnění.

Pokud bude mít vzduchová cívka indukčnost srovnatelnou s podobnou na feritové tyčce, aby se dalo pásmo přeladit, v principu to jít musí.

Takže všechno jde, pokud je čas si "hrát a experimentovat"

Crifodo · #3 Příspěvek od **Crifodo** » 04 zář 2018, 09:29

Samozřejmě lze, hlavně když ta jedna elektronka bude kvalitní dvojitá trioda.
3m anténa není úplně optimální pro SV s vlnovými délkami řádu stovek m, to je ti jasné, 3m tak nejlíp posbírají blízké rušení, ale i tak budeš slyšet dost.

lietadlo · #4 Příspěvek od **lietadlo** » 04 zář 2018, 09:36

Pozri ARA6/74..toto som skusal ja..

breta1 · #5 Příspěvek od **breta1** » 04 zář 2018, 10:51

Citlivost audionu též záleží na tom, o jaký audion jde - jestli má či nemá kladnou vf zpětnou vazbu.
Těsně před nasazením oscilací bude citlivost nejvyšší.

FERYACT · #6 Příspěvek od **FERYACT** » 04 zář 2018, 12:07

Dnes vysílačů ubývá. Pár metrů drátu= anténa mimo budovu, citlivá sluchátka /kOhmy odpor/,zpětná vazba,nikdo ti nezajistí jaký signál bude v místě anteny. Ale když to nezkusíš, nebudeš to nikdy vědět. Nikdo to za tebe neudělá.

Crifodo · #7 Příspěvek od **Crifodo** » 04 zář 2018, 14:56

Nebylo by přesnější přesunutí do sekce VF technika?

schémata popsaná v AR6/74 jsou volně převyprávěná tady.

barnodaj · #8 Příspěvek od **barnodaj** » 04 zář 2018, 18:24

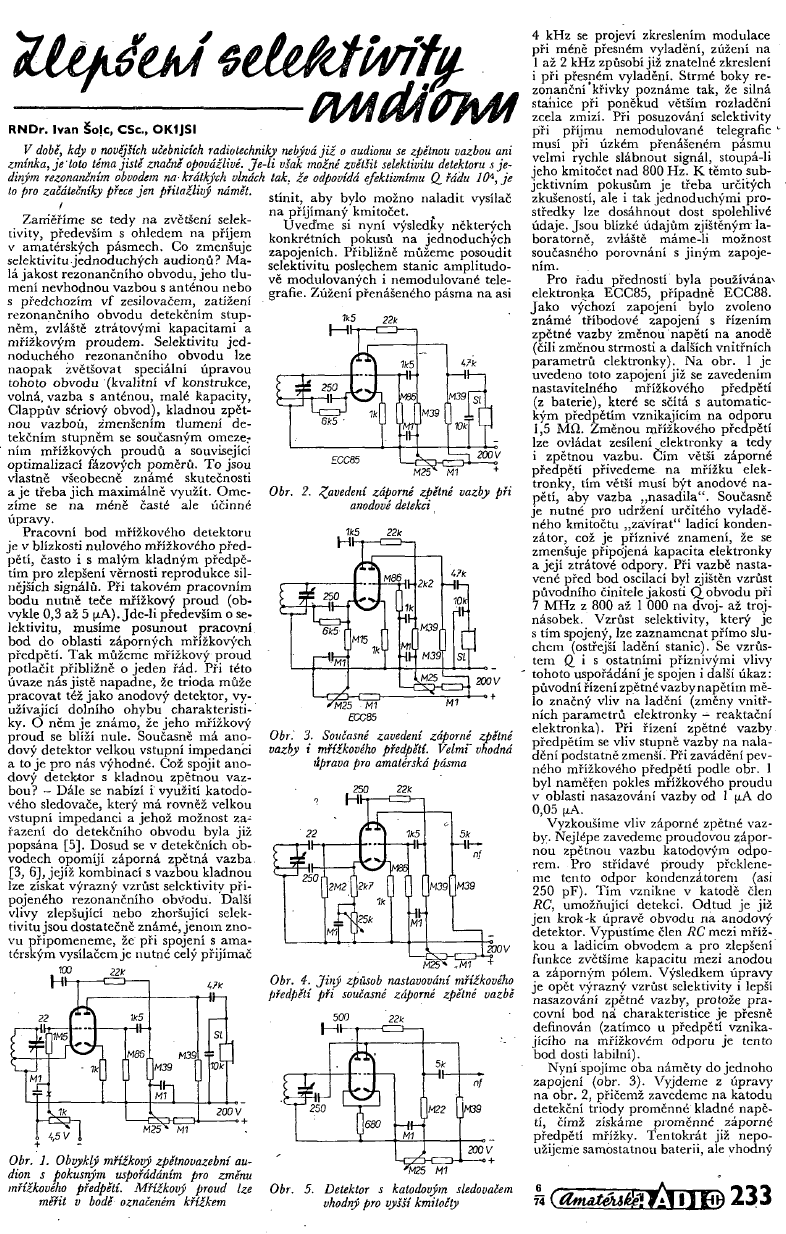

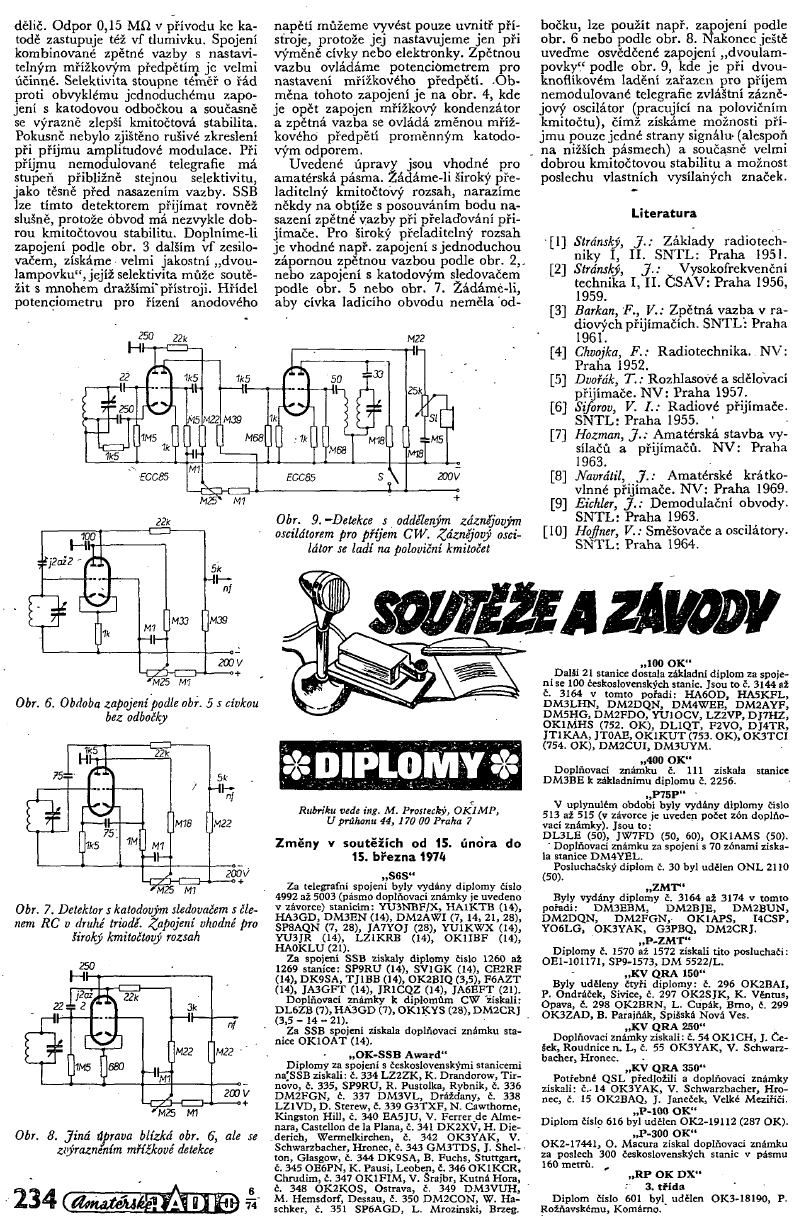

AR6_74
On pan Šolc měl těch zpětnovazebních dvoulampovek víc ve starších AR.

barnodaj · #9 Příspěvek od **barnodaj** » 04 zář 2018, 19:10

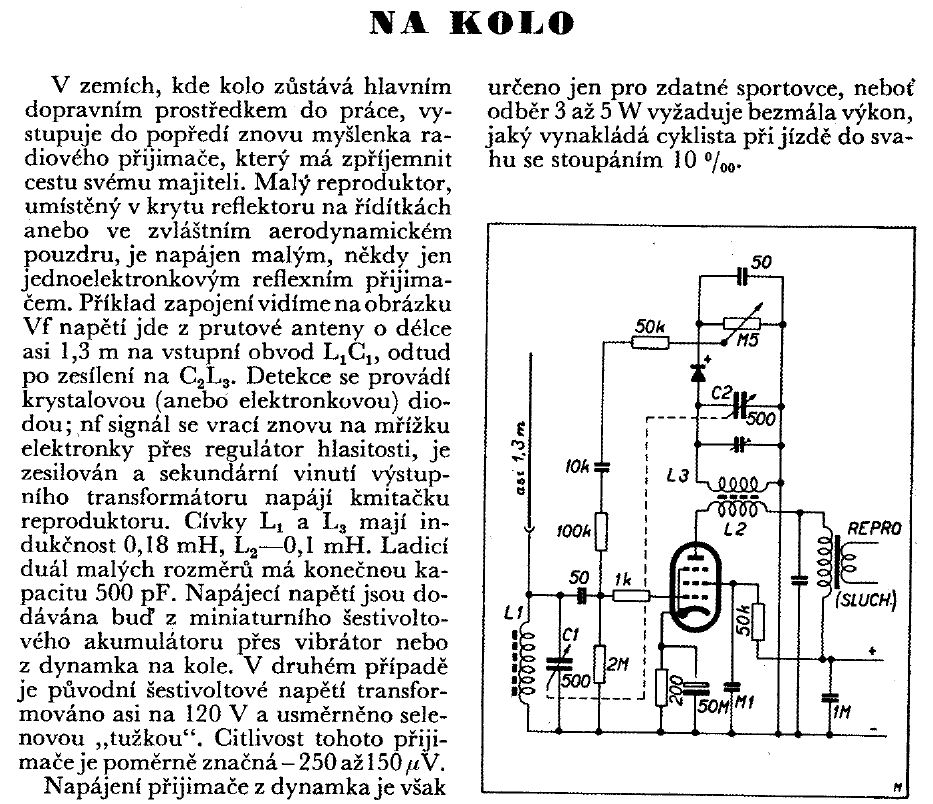

A kuriozita:

#10 Příspěvek od **ok1hga** » 04 zář 2018, 20:23

http://www.radiosvet.wz.cz/bataud/bataud.html

zajímavý námět . . .

a další

Lukas-Peca · #11 Příspěvek od **Lukas-Peca** » 04 zář 2018, 20:53

Mně dobře chodilo toto: http://ok1ike.c-a-v.com/soubory/viktor_prijimac2.htm . S EBL21 a anodovým napětím 24 V to mělo slušnou citlivost a hrálo to hlasitě na reprák.

jirka5 · #12 Příspěvek od **jirka5** » 04 zář 2018, 21:50

Několik audionů od Burkharda Kainky:

http://www.b-kainka.de/bastel18.htm
http://www.b-kainka.de/bastel74.htm
http://www.b-kainka.de/bastel100.htm

Audion s feritkou a anodovým napětím 15 V:

http://www.roebenack.de/content/r%C3%B6 ... -und-ecf80

Twinplex - původně americký přijímač s dvojitou triodou:

http://expedicebilytesak.sweb.cz/techni ... inplex.htm

Audiony s nízkým anodovým napětím z Jogisovy elektronkové budky:

http://www.jogis-roehrenbude.de/Roehren ... iomann.htm

http://www.jogis-roehrenbude.de/Leserbr ... Audion.htm

jade · #13 Příspěvek od **jade** » 28 říj 2018, 18:55

Který z audionů je vhodnější pro KV, pentodový např. s EF80, nebo triodový, např. Twinplex? Jde mi o síťový, ne bateriový.
Chci použít koncový stupeň s ECL82, takže o max. výkon z jedné lampy mi nejde.
Díky...

konosuke · #14 Příspěvek od **konosuke** » 28 říj 2018, 19:26

kdysi jsem to bastlil osazeno jednou bateriovou flaškou 1F33 a dvěma pomocnýma trandy, schéma je v háji kdyby něco písnu sem

jade · #15 Příspěvek od **jade** » 28 říj 2018, 20:43

Nevím, jestli reaguješ na můj příspěvek, ale chtěl jsem původně něco "ganz historische", tedy tranzistory absolutně nepřipadají v úvahu. Měl jsem zálusk na odklopnou zpětnovazební cívku, provedenou jako pavučinovou, ale bohu žel jsem se dozvěděl, že manipulace se zpětnou vazbou v tomto provedení rozlaďuje LC obvod. Což krátké vlny už nezkousnou. Líbí se mi http://expedicebilytesak.sweb.cz/technika/ostatni/twinplex.htm, ale také toto http://ok1ike.c-a-v.com/soubory/pento_12_v.htm.
Co bude chodit na KV lépe?
