Přepěťové / napěťové špičky v automobilu

[PixelOrgy]

https://www.st.com/content/ccc/resource/technical/document/application_note/1f/d7/fc/6d/2e/27/48/98/CD00181783.pdf/files/CD00181783.pdf/jcr:content/translations/en.CD00181783.pdf

Tady to je celkem detailne, i v tom linku od Zdena

[mpcz]

Ok, když je to tam popsáno tak srozumitelně a detailně, můžeš prosím vzít tužku a nakreslit těch pár součástek, které z toho teoretického dokumentu tak jasně vyplývají? Odběr cca 50 mA, jm. napětí 12V, ochrana proti delšímu přepětí 24V pojistkou, proti přepólování a špičkám, v modulu je místo omezeno, nelze zvětšit. Děkuji, mpcz, 19.9.2018

[mpcz]

No zdá se, že teoretických poradců je zde hodně. S provedením v reálu už je to trošku horší. mpcz, 25/9/2018

[PixelOrgy]

- Figure 4 - vycet typu spicek v palubni siti
- Figure 9 - ukazka ochrany dat. linek (napr. CAN)
- Kapitola 4 - ocharana v napajeni

O co slo je ten vypocet spravnyho transilu, a jelikoz ten dokument popisuje primo pouziti v aute, daji se vzit rovnou ty uvedeny hodnoty.

Teorii do praxe si musis uvest sam

[mpcz]

Ten dokument se velmi podrobně zabývá dynamickými jevy, což je v pořádku. Horší už je to s plazivým přepětím.
Nepodařilo se mi vypočítat kombinaci pro tyto případy. Např. síť 12V max. U pro modul 22V, transil 600W 18V, odběr modulu 50mA. Bez ohledu na výpočty se mi nepodařilo nalézt bezproblémovou kombinaci hodnoty séroivého odporu k tomu transilu. Kolik navrhuješ? Děkuji, mpcz, 25/9/2018

[PeteBurns]

Zo zaciatku navrhujem odbornu pomoc. Dakujem, PeteBurns, 25/9/2018, 16:12, 25.4s

[EKKAR]

Ano, měl bys ji vyhledat. Na určení takovejch součástek přeci existujou tabulky nebo vzorečky.

[mpcz]

No je vidět, že někoho uspokojuje psaní těchto nicneříkajících příspěvků. Nevím, co tím kdo sleduje. Pokud dojde ale na lámání chleba, nezbyde, než kličkovat do mlhy.
Ten odpor není problém vypočítat, problém je v tom, že v praxi tento obvod bude fungovat pouze proti špičkám. Při plazivém přepětí bude životu nebezpečný. Proto jsem chtěl konkrétní radu od zdejších odborníků s tím, že jim na rozdíl od teoretických radilů předvedu chování tohoto obvodu v praxi. Zřejmě se však ničeho jiného než odkazů a teoretických pouček nedočkám. Ale třeba se mýlím. mpcz, 25/9/2018

[masar]

...Ten odpor není problém vypočítat, problém je v tom, že v praxi tento obvod bude fungovat pouze proti špičkám. Při plazivém přepětí bude životu nebezpečný...

A na to nebezpečí jsi přišel jakou úvahou? Jak velké "plazivé" proudy máš asi na mysli...?

...Zřejmě se však ničeho jiného než odkazů a teoretických pouček nedočkám...

Pokud budeš ty teoretické poučky aplikovat v praxi, výsledků se dočkáš.

edit: Nechceš s náma mlátit vo zem, že né?

[mpcz]

Nikdo o zem nemlátí. Pouze jsem čekal na to, až někdo ten obvod nakreslí tak, aby bylo o čem diskutovat. Nedočkal jsem se.
Dále - nemluvím o plazivých proudech, ale o plazivém přepětí, to je doufám jasné. Upřesním: mám na mysli nikoliv okamžitou jednorázovou přepěťovou špičku, která je řešitelná, ale déletrvající přepětí o několik voltů.
Už jsem to zažil, pán si připojil nabíječku na baterii s vadným článkem přímo v autě a napětí vyskočilo na pěkných 22V. A navíc - modul se do tohoto napětí může dostat i jinak. Je to sice mimořádná situace, která se neudá každý den, ale následky můžou být pro celé okolí tragické. Proto je NUTNÉ to nějak ošetřit a to nikoliv slovně ale skutečně.
Jelikož cítím z tónu tvé reakce pozici mistra světa, prosím, zkus mi ten obvod (odpor?, pojistka?, kondenzátor?) s transilem nakreslit a já ho otestuji. Děkuji. Pak si o tom promluvíme. mpcz, 26/09/2018

[PixelOrgy]

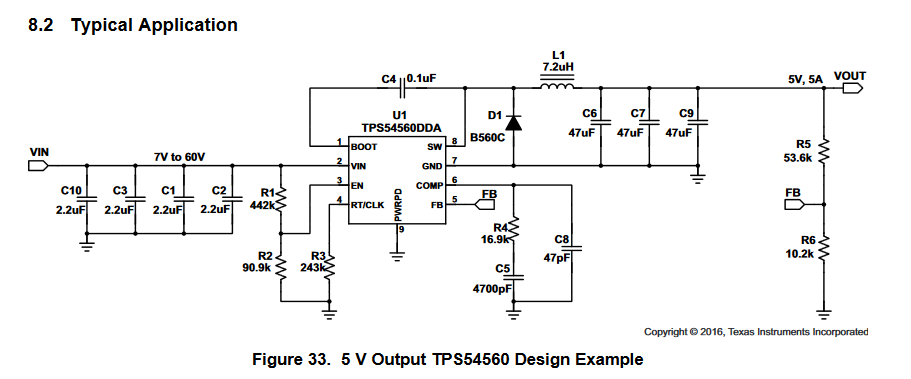

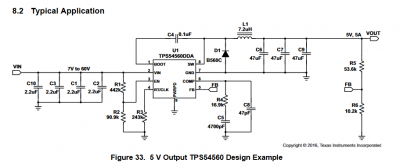

tak pouzij menic s odpovidajicim vstupnim rozsahem napeti. To je prece zas neco uplne jinyho, celou dobu tu resime spicky v siti.

http://www.ti.com/lit/ds/symlink/tps54560.pdf

Transil das pred Vin

[PeteBurns]

Jelikož cítím z tónu tvé reakce pozici mistra světa... mpcz, 26/09/2018

Uprimne, vzdy lepsie, ako vidiet v kazdom tvojom prispevku pacienta psychiny Dakujem. PeteBurns, 26/09/2018, 13:43, 18.1s

[mpcz]

Ano, tam, kde chybí rozum a vědomosti, nastupují invektivy, navíc - odpověď na problém zase nikde. Nebo ji snad někde vidíš? mpcz, 26/9/2018
p.s. ještě, že jsi tam přidal i ty desetiny. Ano, máš pravdu, ten čas je opravdu s časem fóra rozdílný. Ale to se mnou nevyřešíš. Já řeším ten transil.

[mpcz]

tak pouzij menic s odpovidajicim vstupnim rozsahem napeti. To je prece zas neco uplne jinyho, celou dobu tu resime spicky v siti.

http://www.ti.com/lit/ds/symlink/tps54560.pdf

Transil das pred Vin

Dík, ano, to již mám odzkoušeno a funguje to správně. Jak na špičky, tak na přepětí. Tím, že se posune to napětí o hodně výš, nehrozí přehřátí transilu "mírným" přepětím. Bohužel, jak jsem již psal výše, v modulu je málo místa, taktak na ten transil a diodu. Odběratel nedovolí modul zvětšit. mpcz, 26/9/2018

[masar]

...Při plazivém přepětí bude životu nebezpečný...
...mám na mysli nikoliv okamžitou jednorázovou přepěťovou špičku, která je řešitelná, ale déletrvající přepětí o několik voltů...

Asi jsi tedy nemyslel svůj život. Trochu tu terminologii ohýbáš k obrazu svému. To tvoje "plazivé" přepětí vzniklo připojením auto-nabíječky přímo do auta s vadným akumulátorem. Přitom se doposud v celém vlákně řešily přepěťové špičky a jak je úspěšně zachytit na osciloskopu.
Jinak nevidím tady nic, o čem by se dala vést diskuse, kterou stále vyžaduješ. Podle tvých sdělení je stav takový, že jsi sestavil do nějaké krabičky obvod s transilem, omezovacím rezistorem a ochrannou diodou. Teď je to tedy ve stadiu ověřování, ne? Na diskusi vznikne prostor tehdy, až zjistíš výsledek tohoto opatření.
