Zdroj konstantního proudu

[masar]

...Já reagoval prvně na Masara, který tu z ničeho nic začal operovat se sat. napětím, které nebylo v zadání definováno ani hodnotově, ani typem trandu, sám tazatel uvedl, že se jedná o TEORETICKÝ příklad...

Tím spíše, že to je "teoretický" příklad, je nutno uvažovat o všech parametrech, majících vliv na výsledný teoretický návrh. Ucesat npn-tranzistoru, kterým protéká proud 3A, se většinou pohybuje kolem 1V, proto jeho zanedbání v tomto příkladu je fatální omyl.

[Dolpi]

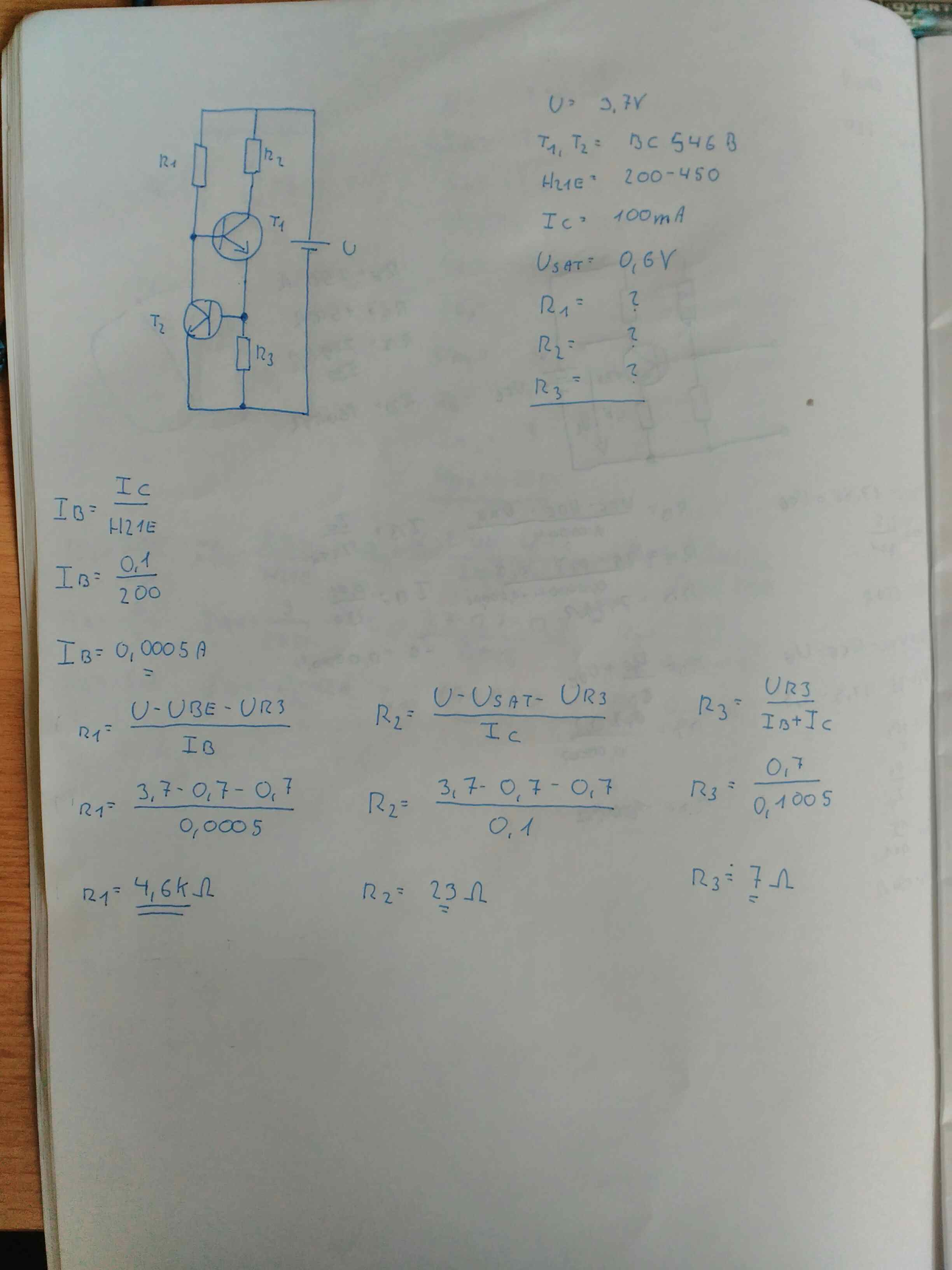

Všem moc děkuji za reakce. Všechny odpovědi jsem si pročetl. Děkuji za upozornění na saturační napětí. Zkusil jsem spočítat nový obvod s tranzistorem bc546b. Omlouvám se, ale z časových důvodu vám to zasílám až dnes.

[masar]

Není nutné vkládat mnoha Mpx-lové fotky kvůli textu.

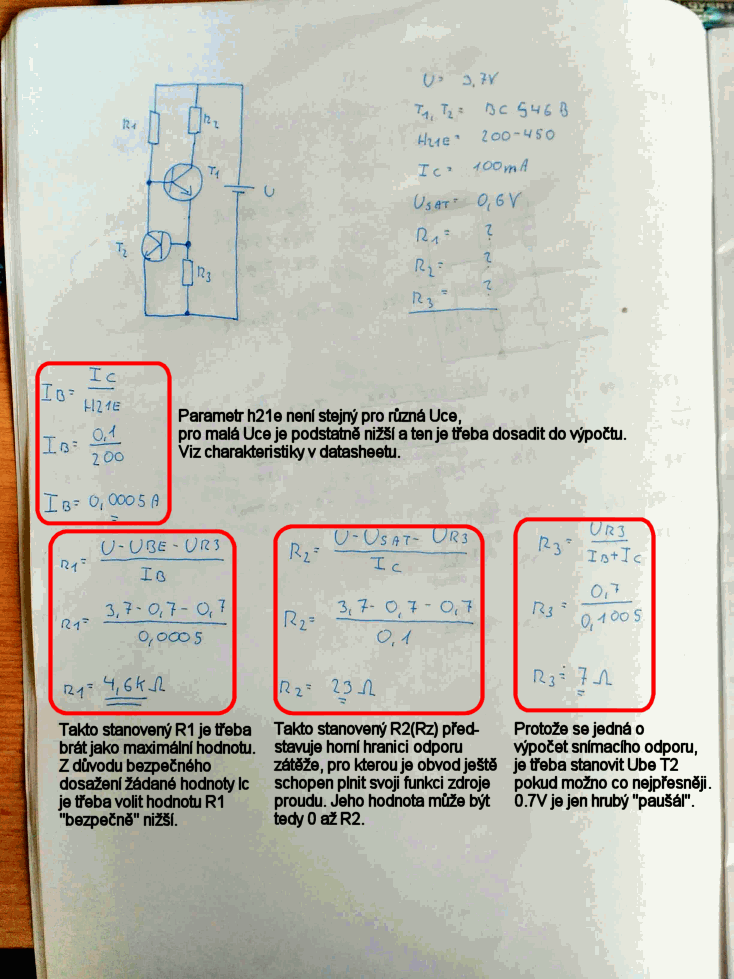

Jen pár poznámek viz obr.
V praxi bývá do série s bází T2 zařazen malý ochranný odpor, chránící přechod b-e T2 před přetížením.

[Olchor]

Taky je dobré vědět, že takováto zapojení jsou dost tepelně nestabilní. Jako reference se využívá napětí Ube a to courá o cca 0,3%/K. Takže při celkem běžné změně teploty o 20K to ujede o cca 6%.

[Dolpi]

Děkuji mockrát za odborné vysvětlení. Ještě se zeptám, pokud by došlo ke zkratu, napětí na R3 se zvýší nad hodnotu 0,7V a tranzistor T2 se začne otevírat, tím pádem by se T1 měl začít uzavírat, čili by se mělo snížit UBE na T1. Říkám to správně?

[masar]

Nejen při zkratu, ale i při připojení spotřebiče, jehož odpor je nižší(nebo roven) vypočítanému R2. Jenom pro tyto zátěže a zkrat se obvod chová jako zdroj proudu. V ostatních případech je T1 v saturaci (plně otevřený) a nemůže tedy nic regulovat.
Nastuduj si, jaký je rozdíl mezi zdrojem proudu a zdrojem napětí. Evidentně v tom máš nejasno (oblačno až zataženo).

[Dolpi]

Mockrát děkuji, pomohli jste mi.
