Genius sw-5.1 1800 připojení desky ovládání. (přesunuto)

Zpráva

robo · #1 Příspěvek od **robo** » 29 pro 2018, 13:40

Přeji krásný sváteční čas a prosím o pomoc. Hledám obrázek desky ovládání kde bych viděl na jaké pozici je která barva-žíla kabelu. Nebo kdyby to někdo měl doma a rozdělal to ovládání, 3 šroubky.
Mám tady subwoofer od sady Genius SW-5.1 1800 kde je problém v ovládacím centru na kabelu. Původně byl na kabelu konektor který měl protikus na desce. Zvuk blbnul, zlomený kabel a tak jsem ten konektor ucvaknul a napájel to ze spodu plošnáku. Léta to fungovalo. Ale nic nevydrží věčně a opět nějaký problém. Jenže za ten čas majiteli těchto beden kluk vyrostl a že to opraví sám. Neopravil, nejdou basy a snad to nejde ani vypnout.
Je to pár let co jsem to opravoval a určitě jsem si to vše vyfotil abych věděl co a jak. Nedaří se mě to dohledat. Děkuji

PotPalo · #2 Příspěvek od **PotPalo** » 29 pro 2018, 17:15

Daj sem foto toho plošáku (v ovládaní aj v repro) a káblu, to sa snáď dá vydedukovať čo je čo. Sú tam nejaké tlačítka? Čo som videl takéto ovládanie, tak tam bol tuším iba viacpólový potenciometer.

robo · #3 Příspěvek od **robo** » 29 pro 2018, 19:59

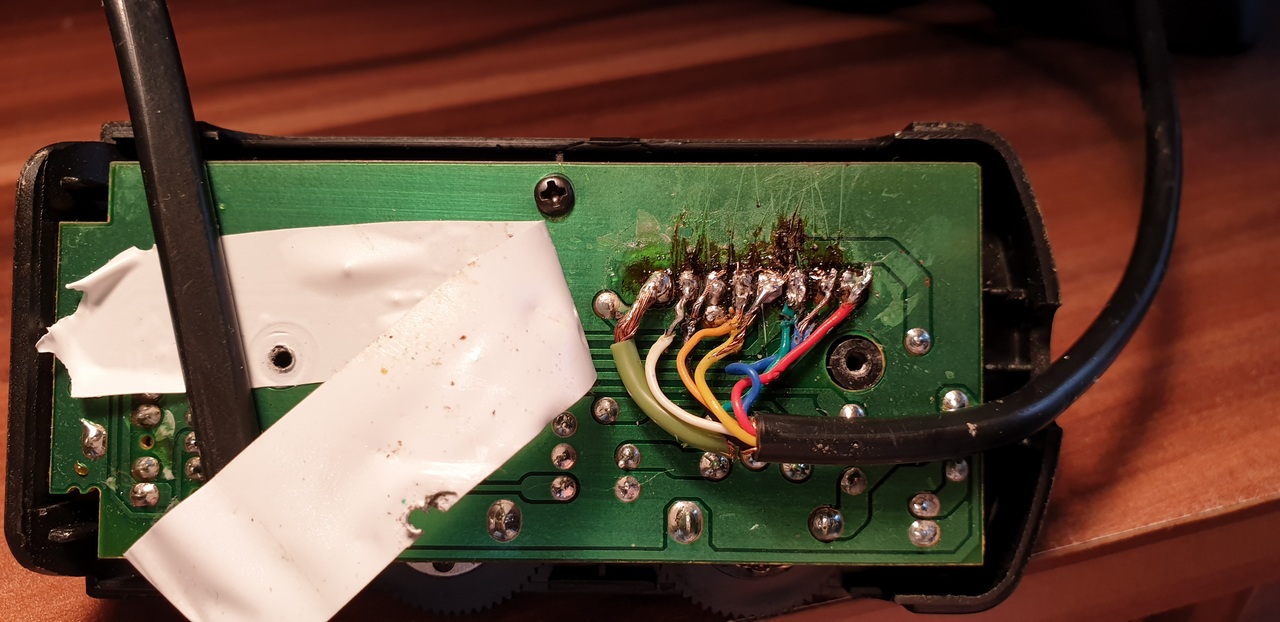

Ovládací centrum. Je to hrůza co vyrobil. Něž se vrhnu na rozdělání bass boxu prohledám net jestli něco nenajdu.

PotPalo · #4 Příspěvek od **PotPalo** » 29 pro 2018, 20:48

Z druhej strany je konektor, alebo tam ostal odcvaknutý kus káblu aj s farbami? :wink:

Za predpokladu že farby zapojil správne, sa mi nezdajú dva vodiče vpravo, akoby poškodené cestičky. Tiež tienenie káblu sa môže dotýkať spojov. Zelený vodič je akoby nastrihnutý, a navyše pájkou sa spája so žltým. Potom žltý a oranžový sa možno dotýkajú ako sú moc odizolované, a určite sa dotýkajú tou žilou nad letovaním..... ďalej nebudem ani pokračovať. Možno je jediná závada to letovanie, farby môže mať dobre. Skús to poriadne preletovať, ak to nepôjde, budeme pátrať ďalej.

edit: ešte ma napadlo, druhý koniec káblu by mal byť zapojený v rovnakom poradí, tam pozri farby.

robo · #5 Příspěvek od **robo** » 29 pro 2018, 21:25

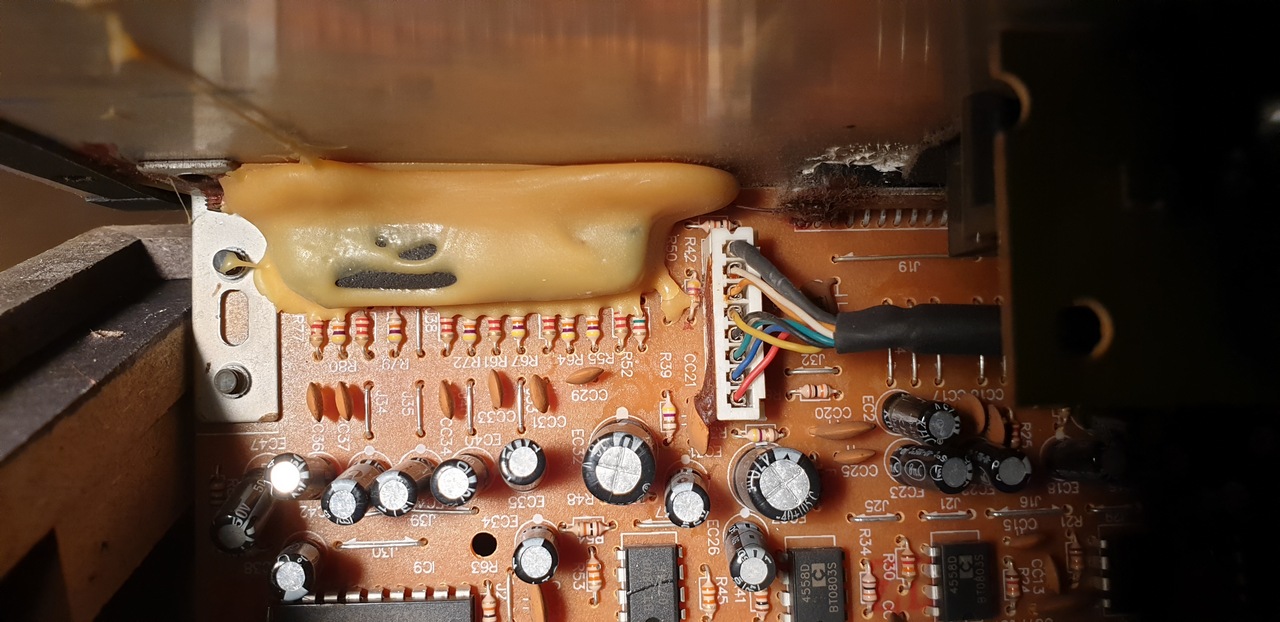

jak jsem dočetl edit tak jsem odšrouboval zadní část a hle, konektor. Moc dobrý nápad.

Edit. Z desky jsem odpájel zbytečný konektor. Očistil, udělal nové konce na kabelu a připájel. Pro jistotu jsem kabeláž zajistil tavným lepidlem. S výsledkem jsem spokojen a jen doufám že elektronika původní pájení a nechtěné propoje přežila.

PotPalo: moc díky a štastný nový rok tobě i všem zde na foru. Je tu fajn parta.
