Crifodo · #1126 Příspěvek od **Crifodo** » 12 lis 2021, 07:24

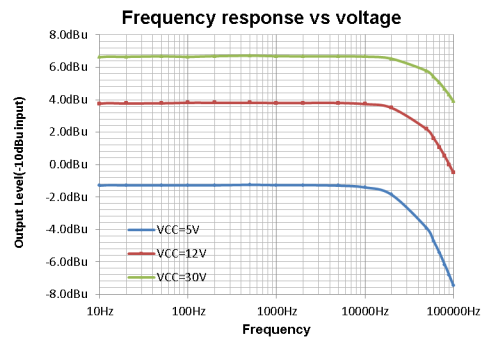

Co je to za frikulínský čudo??
Kapacity to má jako kráva, rezonanční frekvence 5,8 kHz, primární účel je zesilovat nebo svítit?

#1127 Příspěvek od **EKKAR** » 12 lis 2021, 07:50

Podle popisu je to bateriová vakuová dvojtrioda se žhavicím napětím 0,7V a maximálním anodovým napětím 80V - a s anodama pokrytýmy kvůli efektu luminoforem, aby svítily jako itron. No nekupte to !!!

To totiž určitě nějakýho frikulína napadlo, jak by se dal využít mřížkovej efekt probíhající v itronu - podle velikosti předpětí na mřížce se rozsvěcí nebo pohasíná segment anody uloženej z pohledu od katody za mřížkou - k tomu, že by se na mřížku přivedlo nikoliv digitálně regulovaný předpětí, ale analogový - a ejhle, vono i když to je v prostorovým uspořádání "pojď na mně z boku", tak to nějaký zešílení vykázalo a v době lampovýho šílenství, kdy jedině flašky můžou dát ten ideální hájendovej sound, se s tím prostě nedalo nevyrukovat na trh ...

#1128 Příspěvek od **Sendyx** » 12 lis 2021, 08:38

Já myslím, že ta rezonanční frekvence je mechanická. Kdo zkusíl použít VFD jako triodu, tak ví, že tam ty vlákna zvoní jak kráva.

Crifodo · #1129 Příspěvek od **Crifodo** » 12 lis 2021, 10:09

Ech. No aspoň že tam nejsou od čínskýho soudruha čipy, který teď v centrálním sociali.. eh globálně liberálním hospodářství nejsou a kola průmyslu se po světě tu a tam zastavujou.

JiriTom · #1130 Příspěvek od **JiriTom** » 12 lis 2021, 10:30

Zemanův kandidát na prezidenta.

dobrman · #1131 Příspěvek od **dobrman** » 12 lis 2021, 17:40

Pak že je nedostatek čipů ....

".....Za jeden čip, který měl údajně posilovat imunitu, chtěla společnost 500 korun a každý člověk si jich měl podle rad podniku nalepit na tělo několik. Firma také třeba radila, aby si člověk čip v případě odlepení přilepil zpátky jakoukoli náplastí....."

ČOI už jim to zatrhla....

pepik9 · #1132 Příspěvek od **pepik9** » 12 lis 2021, 20:18

Předzesilovač s tou dvoulampou je v lednovým Practical Electronics.

#1133 Příspěvek od **ok1hga** » 12 lis 2021, 21:34

pepik9 píše:Předzesilovač s tou dvoulampou je v lednovým Practical Electronics.

můžeš sem dát odkaz ?

barnodaj · #1134 Příspěvek od **barnodaj** » 13 lis 2021, 13:57

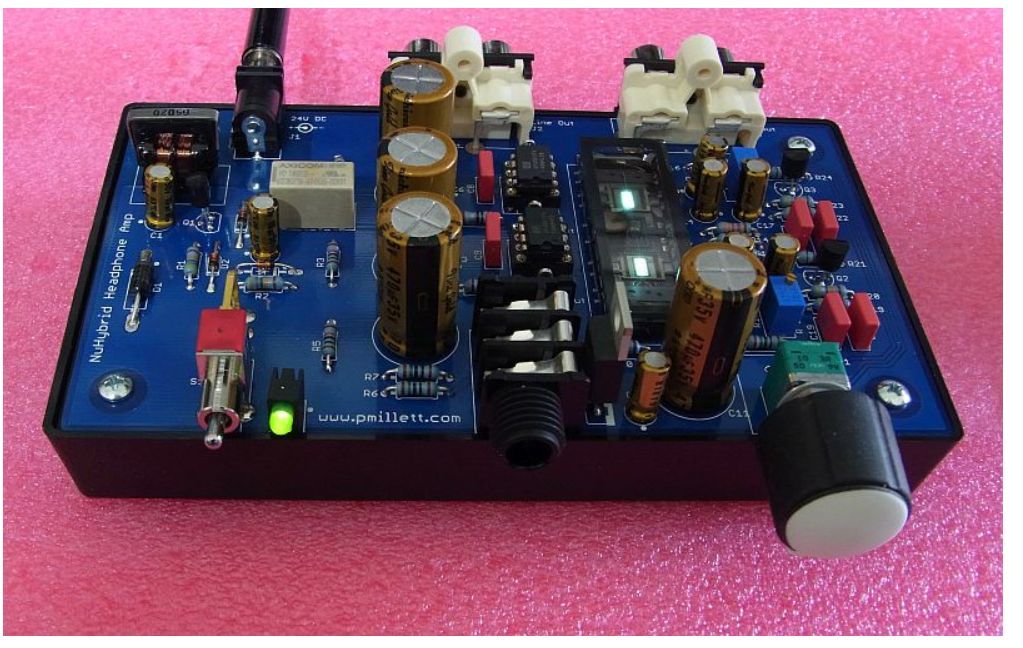

Když se pěkně nafotí:

#1135 Příspěvek od **EKKAR** » 13 lis 2021, 16:15

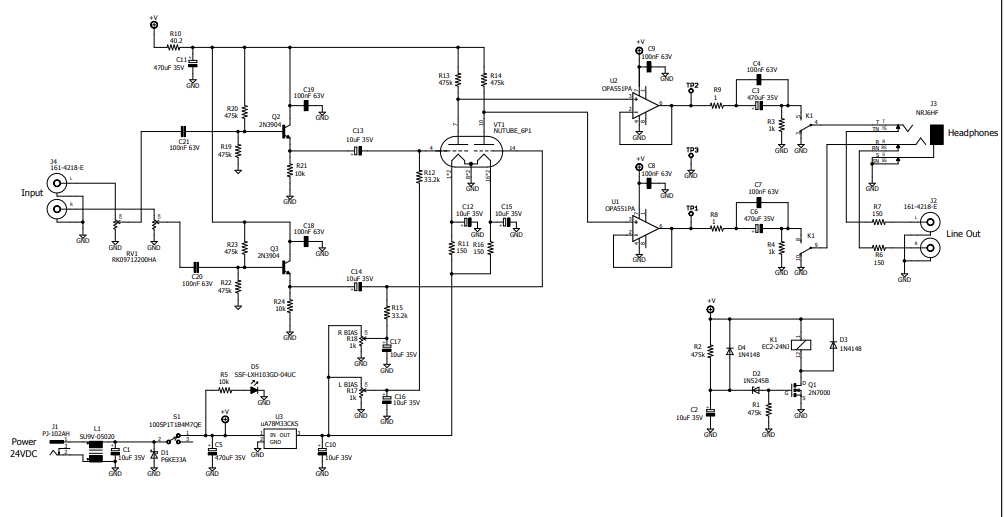

Na tom schémátku vidím jako vstupní trandy 2N3904 neboli US variantu na téma BC546, podle datašítu jsou sice rychlejší, ale takový KC239/309 nebo dokonce BC413 jsou na tom řek bych šumově líp - a za tím výkonovější dvojoperák pro napájení ±30V, optimalizovanej i pro zapojení jako sledovač s šířkou pásma 3MHz / strmost 15V/µs. Skutečně tam ale s výjimkou nějakýho blikavýho efektu toho luminoforu nanesenýho na anody a mžourajícího možná trochu do rytmu zešilovanýho signálu nevidím sebemenší přínos pro kvalitu zvuku ...

barnodaj · #1136 Příspěvek od **barnodaj** » 13 lis 2021, 17:30

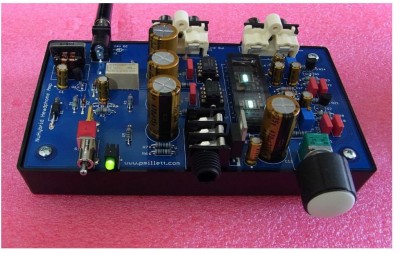

Myslel jsem, že by z ní mohla být pěkná dvoulampovka, ale:

termit256 · #1137 Příspěvek od **termit256** » 13 lis 2021, 17:40

EKKAR píše:...Skutečně tam ale s výjimkou nějakýho blikavýho efektu ...

Ale o to prece stavitelum takovych zesilovacu jde predevsim. Kdyby jim slo o zvuk, nebudou stavit tyhle lampove zazraky.

Crifodo · #1138 Příspěvek od **Crifodo** » 13 lis 2021, 19:08

barnodaj píše:Když se pěkně nafotí:

nepochybuju o tom, že právě na to se nachytají mraky kokůtků.

Lukas-Peca · #1139 Příspěvek od **Lukas-Peca** » 13 lis 2021, 19:38

Obávám se, že v zesilovači tahle lampa nijak viditelně blikat nebude, leda že by byla brutálně přebuzená.

Ve fabrice na VFD displeje asi chtěli proniknout na nové trhy, tak vyvinuli tohle. Proč ne, bude to mít minimální příkon, akorát to bude hodně mikrofonické.

Konstrukce přijímačů s VFD displejem se na internetu vyskytují. https://www.qsl.net/m0ayf/VFD-Regen.html

#1140 Příspěvek od **Sendyx** » 15 lis 2021, 13:08

Mno, něco o tom více.. https://www.theseus.fi/bitstream/handle/10024/126712/Popovs_Sergejs.pdf?sequence=1

Je to pdf.
