Stavy spínačov.

Zpráva

kutilmil · #136 Příspěvek od **kutilmil** » 21 led 2014, 00:41

ano zodpovedne to je urobené. prepiskol som to teraz, ma to okruh a aj proti pôvodnej zemy to je odpojené.

procesor · #137 Příspěvek od **procesor** » 21 led 2014, 00:52

Tak som na to prišiel...
Treba zapojiť SYNC
Použijeme náhradný počas testovania.
Použije sa jedno hradlo 74HC14 zo SYNC prijímača. a pripojí sa na IC8-14.

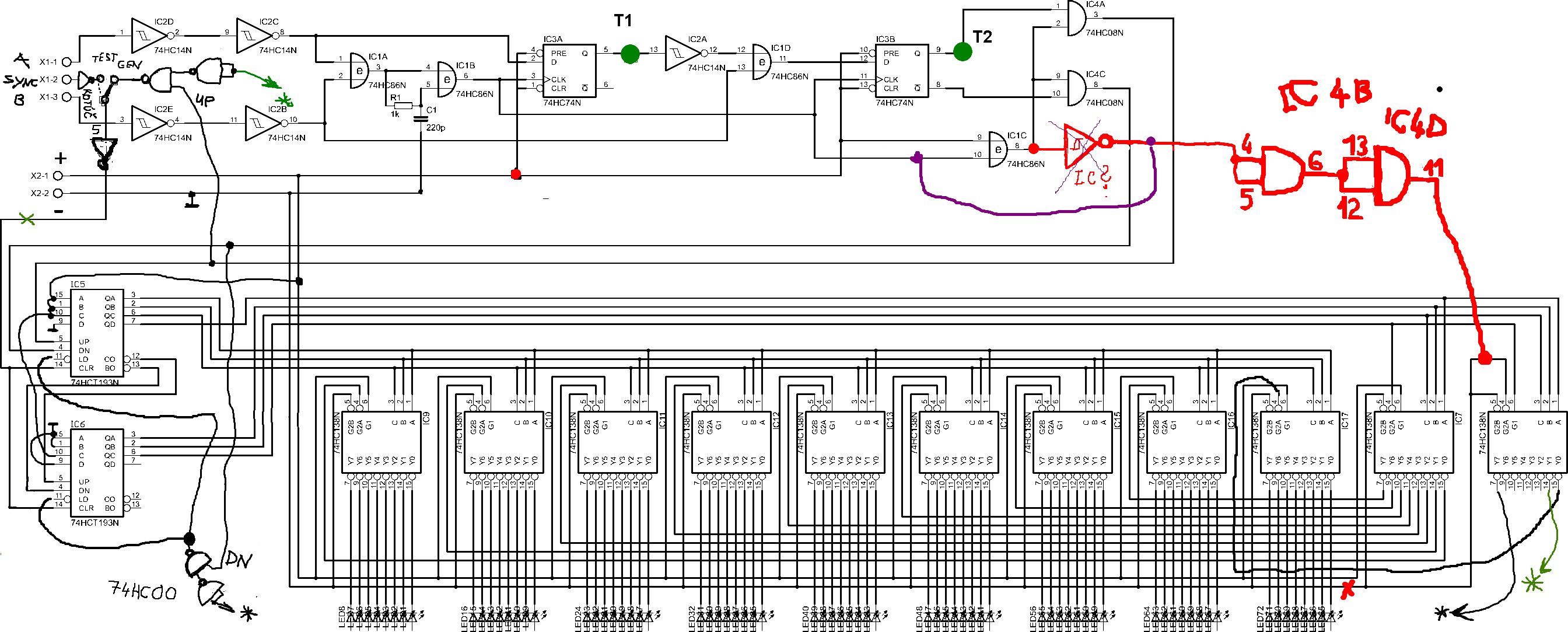

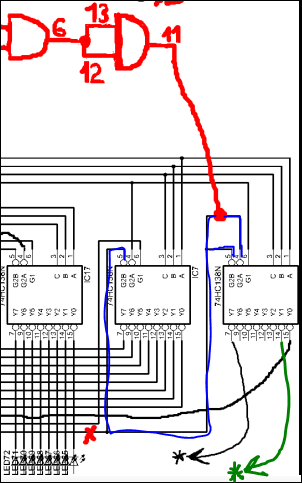

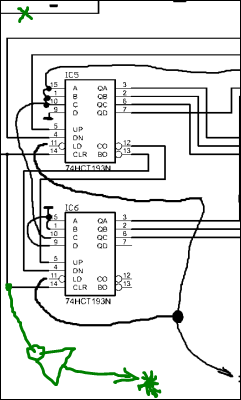

Zelenou je to nakreslené pri IC8 a IC5/IC6.
Ten prepoj je potrebný len pre testovanie s generátorom. V origináli bude SYNC na kotúči.

Doteraz počítal DOPREDU od 1 do 256, zistil 256 a vrátil sa na 72 potom prebehol zase až po 256 a tak dokola.
Pri DOZADU v 256 pokračoval 72, 71,.......1,256 a skok do 72.

Smer dopredu sa doteraz točil od polohy 72 po 256...to je mimo LED-ky 1...72.
Preto jemne svietila LED72.

Smer dozadu by mal ale fungovať aj bez toho umelého SYNC.
Z ľubovolnej polohy príde dozadu ku led1, v polohe 256 preskočí do 72 a krokuje 71,70,....1,256 a skok do 72.

kutilmil · #138 Příspěvek od **kutilmil** » 21 led 2014, 01:08

tak som to urobil ale impulzy tam niesu na ic8-7

kutilmil · #139 Příspěvek od **kutilmil** » 21 led 2014, 01:10

na ic8-14 je trvalo 1

kutilmil · #140 Příspěvek od **kutilmil** » 21 led 2014, 01:15

podla prepínania prepínača teraz svieti bud led 1 alebo 72

kutilmil · #141 Příspěvek od **kutilmil** » 21 led 2014, 01:47

idem si už lahnut. budem rád, ak budeme zajtra pokračovat. zatial vdaka.

kutilmil · #142 Příspěvek od **kutilmil** » 21 led 2014, 15:34

Budem tu zasa po 20:00 nenapada ťa nič?

procesor · #143 Příspěvek od **procesor** » 21 led 2014, 17:03

Napadlo.
Nastavovanie pri 256 do 72 sa musí robiť iba pri krútení VZAD.

Pri testovaní s generátorom bude dobré keď pri stave 73 sa nuluje register iba pri chode vpred.
Pri originálnom foto-kotúči nulovanie nemie byť spojené so smerom otáčania

kutilmil · #144 Příspěvek od **kutilmil** » 21 led 2014, 20:02

dobre už som utoho. čiže pri kotúči tá zelená vetva nebude vôbec zapojená. je to tak?

procesor · #145 Příspěvek od **procesor** » 21 led 2014, 20:42

Buď prepojky, alebo prepínač. Občas sa to aj pozdejšie hodí.

kutilmil · #146 Příspěvek od **kutilmil** » 21 led 2014, 20:44

tak som to spravil. ale nejde to. niesu tam tie impulzy. zasa svieti podla smeru prepínania prvá alebo posledná led. čo mám pomerat?

kutilmil · #147 Příspěvek od **kutilmil** » 21 led 2014, 20:55

Prvá alebo posledná led ked svieti tak vlastne bliká sú tam impulzy do plus. ja to ale vidím ako keby svietila. ostatné led majú trvalo plus. impulzy do plus na led 72 alebo led 1 majú šírku 0,2 mikrosekundy.

procesor · #148 Příspěvek od **procesor** » 21 led 2014, 21:35

Najrýchlejšie to bude... ak mi to pošleš (generátor, a tie dve dosky). Ak to bude chodiť s generátorom, na foto kotúč by už nemal byť problém. Mám na to 100MHz dvojlúčový tek. Ta tie obvody je tak akurát. Potom si to môžeš ak bude treba prerobiť na nové DPS.
Dám ti adresu do SZ.

kutilmil · #149 Příspěvek od **kutilmil** » 21 led 2014, 22:05

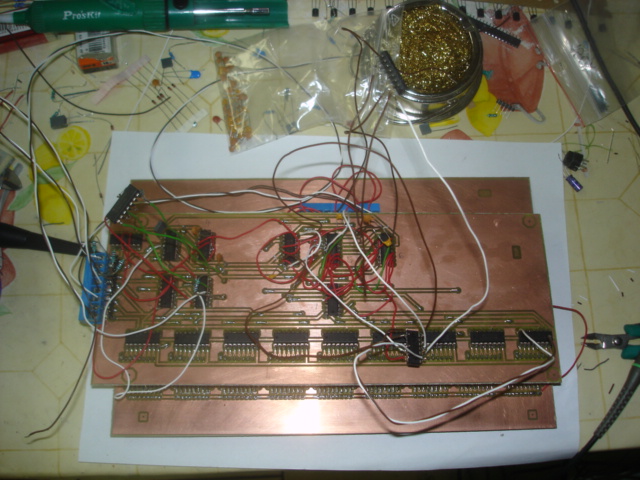

No mozem ale ajtak by som ti to radsej doviezol. odkial si?? A ešte neviem či sa v tom budeš vyznať, lebo to po tých úpravách vyzerá takto.

procesor · #150 Příspěvek od **procesor** » 21 led 2014, 22:59

To nič, vyzerá to dobre. Adresu máš v SS.
