Zkus snížit R71 a R81 na 100k.

#17 Příspěvek od **mi-ro** » 06 črc 2023, 17:08

Buď jsi se upsal a nebo nastavil blbě. Kliďák na emitoráku 30mV!! a ne 3mV. Ale to nebude mít na citlivost konce vliv, jen může víc kreslit.

#18 Příspěvek od **Hill** » 06 črc 2023, 17:23

Michal22 píše:Tak nějaké pokračování:
II. Neúspěchy:
a) osadil jsem vše kolem OZ podle Hillova návrhu, ale skoro to nehraje, a navíc v jakýchsi výstřelech.
Napětí na obou OZ sedí.
Pravděpodobně to mají za sebou, tím, že tam byl vadný trimr u A3170, dostalo se za něj skoro plné napájecí napětí.
Äle kupodivu to přežily ostatní IO, tak nevím.
Někde bych tyhle RFT OZ měl mít, zkusím je pohledat...

To nějak nesouhlasí: napětí na obou OZ sedí, ale nehraje to? Na pinech 2, 3 i 5 bys měl mít kolem 6,5 V (připojením měřáku na pin 2 můžeš naměřit méně, ale s tím zatížením měřákem o trochu klesnou i ostatní napětí), přece jen ten odpor 1M je trochu dost. Hodnota M1, kterou radí Unicorn, je pro tento případ určitě vhodnější.

ransom · #19 Příspěvek od **ransom** » 06 črc 2023, 17:56

Michal22 píše:Neboj, pětikolíků jsem za život zapájel už více než dost

Pokorná omluva. V žádném případě nechci z kohokoli dělat vola. Jenom prostě nevím kdo přesně je na druhém konci linky.

Kajícně přiznávám, že jsem se s omezením výstupního napětí u telefonu ještě nikdy nesetkal. Asi moje bublina používá značky co se o náš sluch nestrachují.

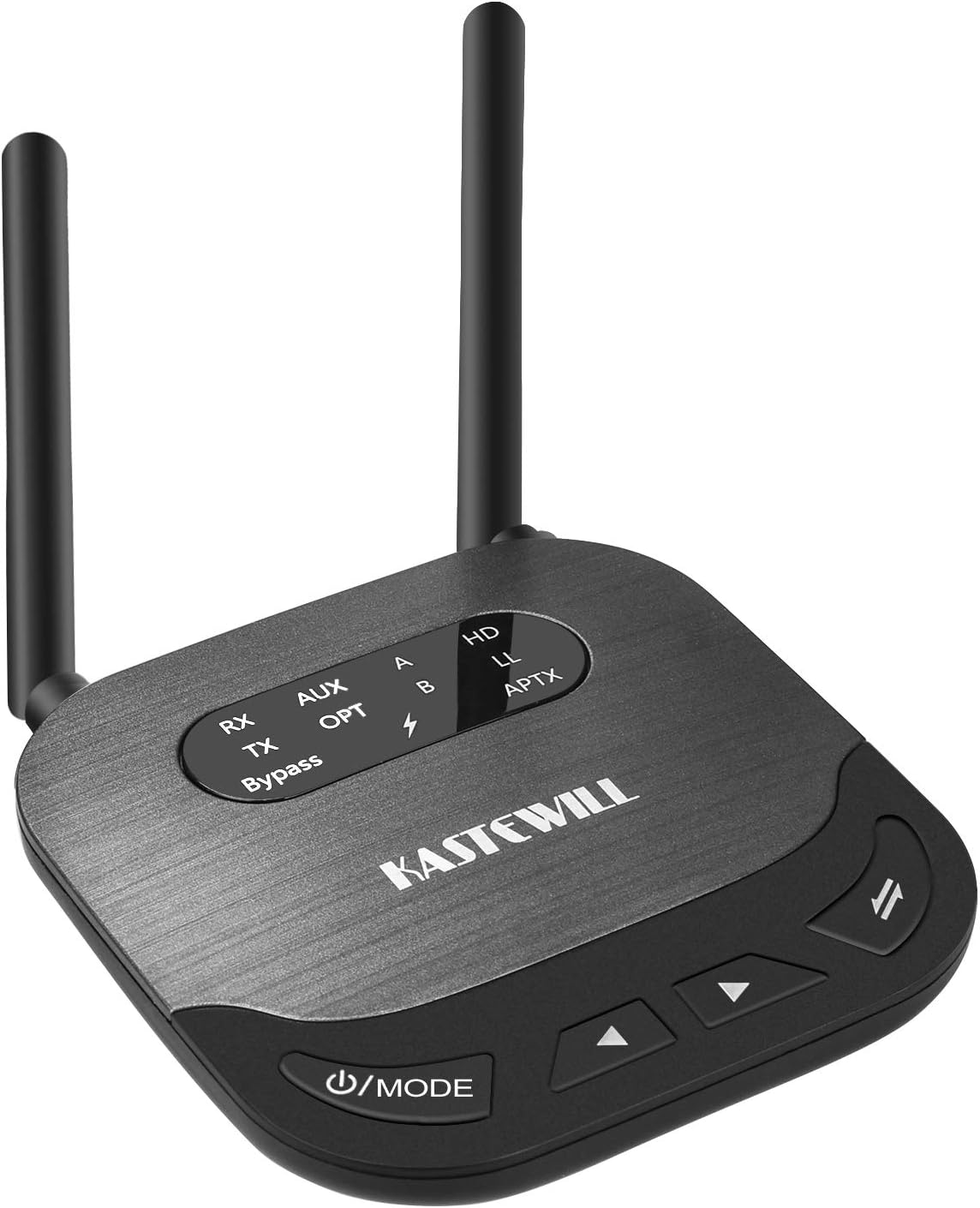

Nicméně. Sám používám a i ostatním doporučuju bezdrátové připojení. Odpadá tím několik drobných problémů, je to praktické a nemusí to být drahé. Bluetooth přijímač s APTX vyjde na pětikilo, telefon nemusí být zadrátovaný, připojit se může kdokoli další etc. Pro vysoké nároky máme za patřičný příplatek skutečně bezeztrátový a tak trochu hires přenos LDAC (nemůžu si vynachválit i pro dobrá sluchátka a na hlasitý poslech v pracovně). Pro největší HiFi magory pak jsou USB DACy co dovedou nativně i nejvyšší známá rozlišení.
Pro pergolu a mp3 úplně stačí to prvně jmenované. Výstupní napětí bývá kolem voltu.

AZK401 · #20 Příspěvek od **AZK401** » 06 črc 2023, 22:53

Nevím, jaké kdo máte zkušenosti s přenosem BT, ale já takové, že přenáší pouze v přímém dohledu obou přístrojů - třeba i 15 m, ale skrz dřevěné dveře ani ťuk, a to jsem oba přístroje - vysílač a přijímač na ně přilepil na stejné místo. Technik té firmy, co mi to prodala mi doporučil kabel.
Takže úkol pro sovětského konstruktéra, který už ve 20tých letech přenesl bezdrátově obraz (olejový) z jedné místnosti do druhé.

Ale k věci: každý telefon se sluchátkovým výstupem, který jsem kdy měl od roku 1998 dokázal rozehrát naplno jakýkoliv zesilovač se vstupem 150 mV. Počínaje AZK401

ransom · #21 Příspěvek od **ransom** » 07 črc 2023, 11:30

Samozřejmě. BT je od počátku určený pro bezdrátový přenos na bezprostřední blizkost. Pokrýt celý byt nebylo nikdy účelem. A čím vyšší datový tok (LDAC), tim to přes překážky leze hůř.
Ona bezdrátová nabíječka taky nefunguje z ložnice do garáže.

Pikofarad · #22 Příspěvek od **Pikofarad** » 07 črc 2023, 13:18

Není zub jako zub .Mám takový jako na obr.na 50m není problém

AZK401 · #23 Příspěvek od **AZK401** » 07 črc 2023, 15:35

Pikofarad píše:Není zub jako zub .Mám takový jako na obr.na 50m není problém

Aj za roh, nebo jenom přes potok?

#24 Příspěvek od **Michal22** » 11 črc 2023, 23:51

Chystám se vymontovat ze zesilovače modul Preamp a vzít si jej zítra do práce na nějaké lepší testy.
Tak jsem prohledal zásoby, kdyby byly vadné ty OZ B861D.
Našel jsem ale jen B621D - to jsou nějaké podobné OZ, ale ve funkci komparátorů s TTL výstupem?
Moc mi to z datasheetu není jasné :-(

https://tvsat.com.pl/PDF/B/b611-4765_rft.pdf

#25 Příspěvek od **Hill** » 12 črc 2023, 05:46

S komparátory to asi nijak hrát nebude, zvlášť, když mají TTL výstup, nehledě k tomu, že jsou dva v jednom pouzdře a jsou pinově nekompatibilní. Ostatně za ty endérácké operáky jsou uvnitř i venku přímý ekvivalent TAA861, má je ještě Denkl v Rokytnici.
Nebo kup ceslou stavebici předzesilovače PS-1-L030, ať už ji prodává kdokoli, a připoj vstupy a výstupy místo těch původních. Citlivost pak můžeš doladit změnou odporů R3 a R9.

#26 Příspěvek od **Michal22** » 27 črc 2023, 15:55

Konečně jśem si našel čas a zkoumal jsem dál - verdiktem je to, že jsou oba OZ v pánu.
I když mají na vstupech i výstupu cca 1/2 Vcc, tak vůbec nezesilují.

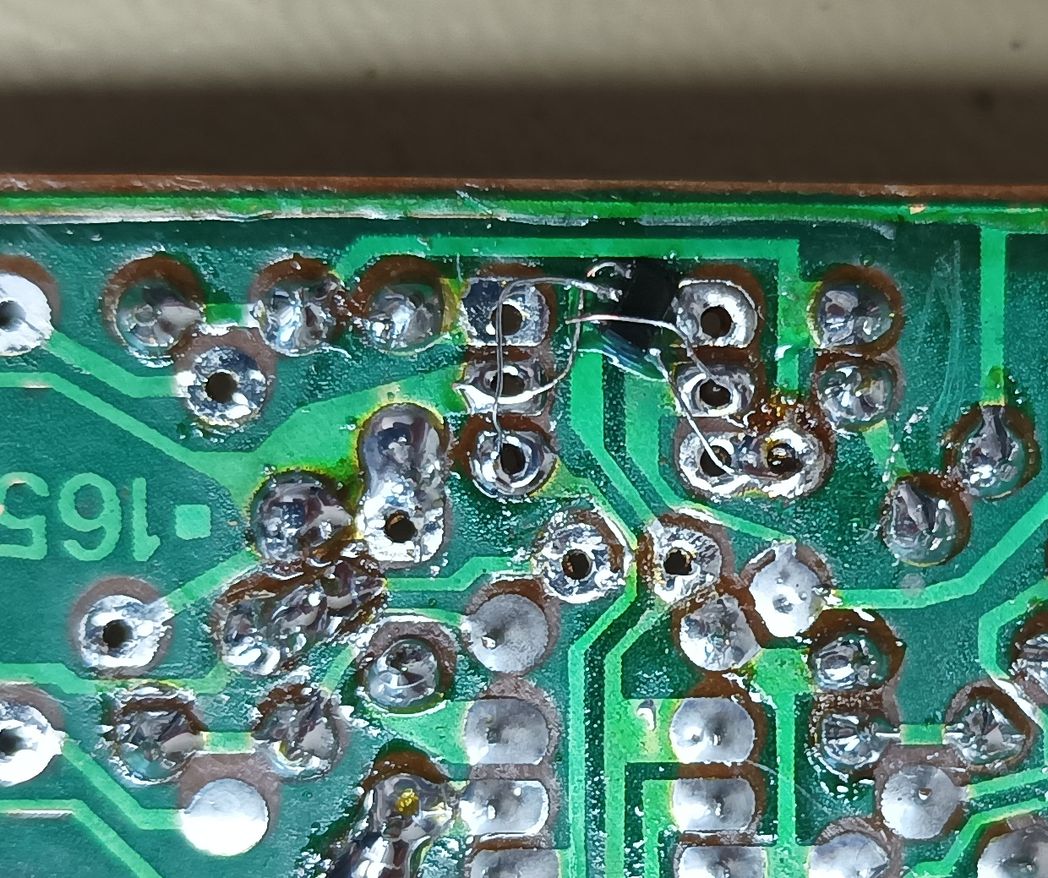

Místo jednoho jsem na drátky naimplementoval OPA237A, s ním to funguje (viz foto).
Pravděpodobně to v původním OZ nevydržel výstupní tranzistor (díky vadnému trimru u A3170 mi tam vletělo 24V, B861D má max. 20V.)
Takže se teď ptám - neměl by někdo ochotný dva kusy A861D (případně TAA861A)?
Ať to nemusí být tak blbě nabastlené.
Díky

#27 Příspěvek od **Michal22** » 12 říj 2023, 12:27

Tak jsem se k tomuto zesilovači konečně dostal.

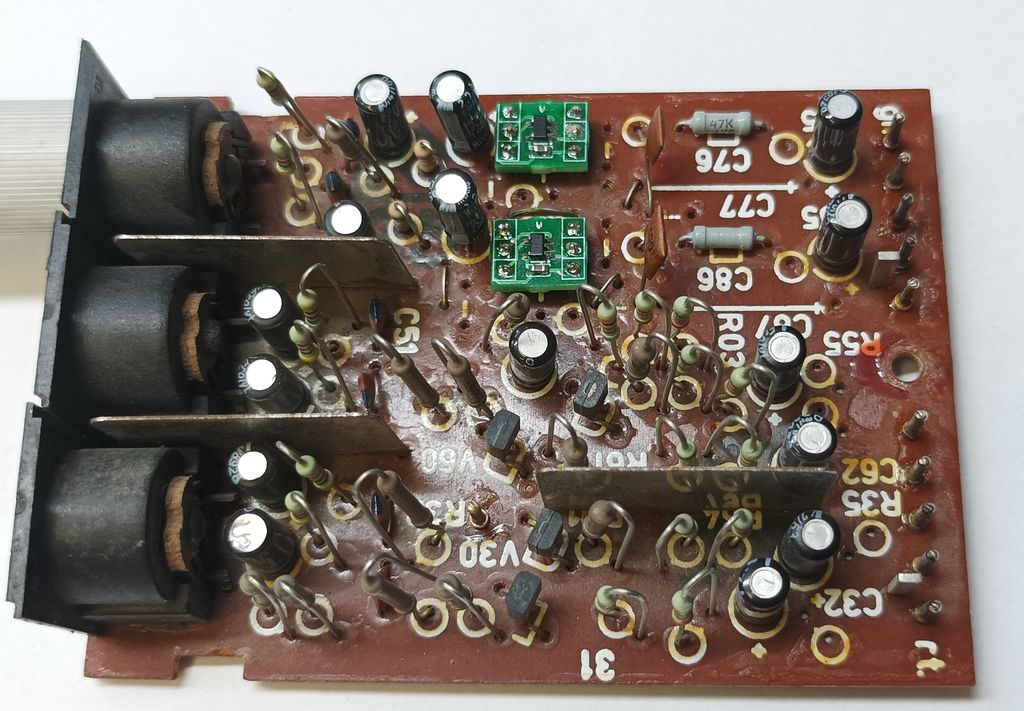

Kolega mi vytvořil návrh DPS, druhý kolega zpanelizoval a nechal vyrobit u Číňana.
Já si to osadil a odzkoušel.
Zesílení 10 by bylo pro moji aplikaci zbytečně moc (při plné hlasitosti leze z mobilu až 640 mV - z aplikace Tone Generator), tak jsem zesílení snížil na necelých 5 (47kΩ/12kΩ).
Zkoušel jsem i přibližnou linearitu zesílení, nějaký pokles jde vidět až pod 30 Hz, což mi bohatě stačí.
Takže díky všem, ale hlavně Hillovi za pokopnutí.
M.
