Oprava vstupní jednotky VKV

Zpráva

#16 Příspěvek od **EKKAR** » 27 říj 2023, 12:19

Ta vstupka je z nějakýho autorádia ...

Artaban001 · #17 Příspěvek od **Artaban001** » 27 říj 2023, 12:28

Taky jsem se setkal s vadným mf filtrem ( vypadá jak podlouhlý keramický kondenzátor ze třema nohama) cihlově červené barvy a matný povrch. Vyřadil ( zablokoval) následnýho švába ve funkci MF demodulátoru. Poznáš to tak, že filtr rovnou vyměníš, nebo jej odpájej a na pájecí plochu výstupu dej prst. Jednak by rádio mělo šumět "FM šumem" a při držení prstu, nebo měřící šňůry držené v ruce by měla znít směsice stanic v AM pásmu. Nezapomeň dodržet směr barevné tečky a sežeň si filtr stejné barvy ( barevná tečka udává šířku pásma)

slavek · #18 Příspěvek od **slavek** » 27 říj 2023, 12:40

EKKAR píše:Ta vstupka je z nějakýho autorádia ...

Oni to dávali všude, tahle je konkrétně z nějakýho HiFi systému, kde byla vestavěná do další plechové krabičky jako kompletní FM/AM Tuner s mezifrekvencí a syntézou. Je vtipné, že je z roku 2005. Ten vývoj se víceméně zastavil v 80 letech a krom syntézy se to nikam neposunulo. Až s příchodem DVB-T

Já si pamatuju, že když jsem tenkrát na škole stavěl ten tuner Mini z AR , tak spolužák nechtěl stavět VKV jednotku a vybrakoval jí fotrovi z tehdy fungl nový Mazdy 626 z autorádia :-)

Takže fotr měl novou Magdu za mega tehdejších porevolučních korun a poslouchal tam AM, protože synátor potřeboval vstupku na svůj školní výtvor

Hoši to byly časy, když jsme místo školy utíkali ke kámošovi na chalupu a tam proháněli Zettavat (kterej sme vzápětí usmažili) a na dálkový příjem poslouchali Evropu2 (150km tehdy ještě jen na pražské frekvenci 88,2). Poslední prachy jsme dali za asi 5 prvkovou anténu yagi na FM, aby i my z vesnice věděli, co frčí v Praze!

Artaban001 · #19 Příspěvek od **Artaban001** » 27 říj 2023, 18:54

Vývoj šel právě dál, pokrok se jmenuje SDR. Pro běžného bastlíře jde o integráč, na který připojíš anténu, hodinkový krystal, datovou sběrnici a sluchátka. Bohužel s tím moc nezabastlíš.

slavek · #20 Příspěvek od **slavek** » 27 říj 2023, 20:15

Artaban001 píše:Vývoj šel právě dál, pokrok se jmenuje SDR. Pro běžného bastlíře jde o integráč, na který připojíš anténu, hodinkový krystal, datovou sběrnici a sluchátka. Bohužel s tím moc nezabastlíš.

Akorát že to "SDR" teda naladí mnohem míň stanic, šustí to jak se otočim k žižkovu zády a nejde to připojit k zesilovači.
Ne, to neni vývoj jaký bych si představoval.
Parametry součástek (např vstupních FETů) se za 40 let nezměnili.
Spíš naopak, 2N3055 nebo 2SD555 které se používaly do špičkových zesilovačů nelze sehnat (mluvím o originálech) a HiFi se dnes dělá ve třídě D nikoliv pro zvukovou kvalitu, ale aby se ušetřilo, a ještě se tam dá pulzní zdroj, to fakt není vývoj, to je degradace :-)

Posloucháme čipy bez duše.

#21 Příspěvek od **rnbw** » 27 říj 2023, 21:05

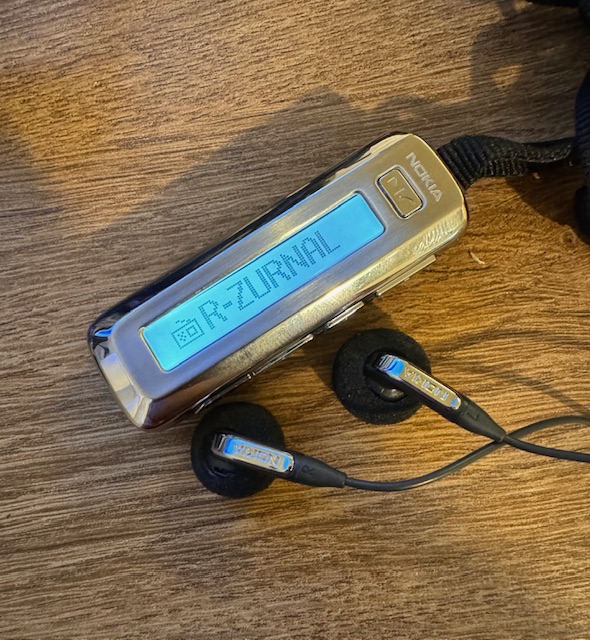

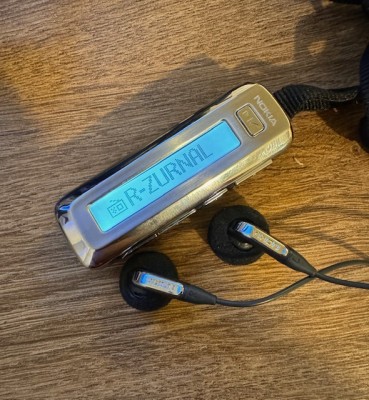

SDR prijimace boli povodne urcene do MP3 prehravacov, mobilov a pod., kde su dolezite minimalne rozmery a poziadavky na kvalitu su nulove. Zial, dostalo sa to aj do mnohych vacsich radii.

2N3055 vyraba este ON aj ST.
