LED světlo s PFC s L6562D - shořený RC filtr na diodě

[Ian]

bez osciloskopu su nahraný.

Jaké jsou tvé finanční možnosti?
Pokud se ti nepodaří v dohledné době opravit ten Cossor, co jsi o něm psal v září, tak si pořiď nějaký jiný, provozuschopný.

Cossor je ve frontě, závada vypadá složitější, tak jsem jej zatím odložil. Ale silně přemýšlím, že bych pořídil i nějaký jiný stroj, finanční možnosti by byly. Spíš řeším, že to momentálně není kde dát, nemám vytápěnou místnost a pracovnu mám 2x2m, což je tak akorát na počítač

Aktualizace stavu světla, pokud to někomu pomůže.

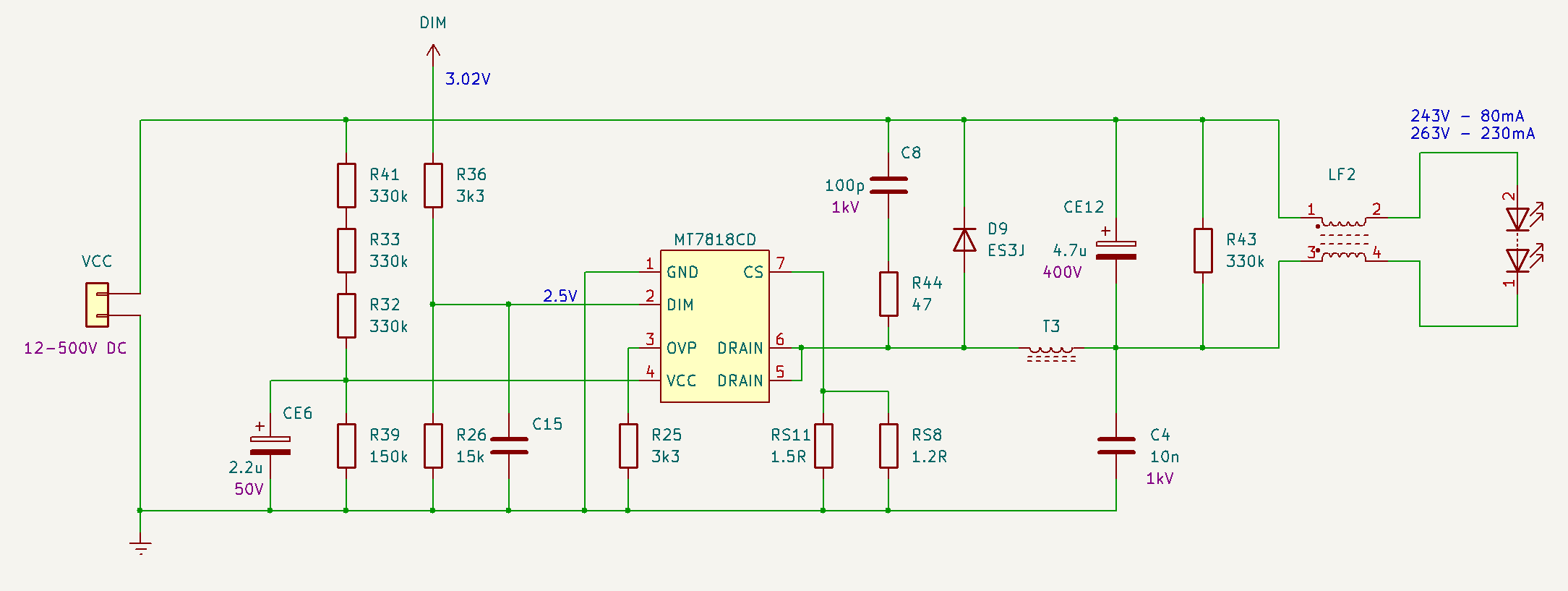

V příloze ještě schéma LED driveru, jsou tam dva, každý ovládá jedno LED pole (bílá, teple bílá). Po zapnutí elektroniky dává modul DO signál jen do jednoho driveru (pin DIM), takže svítí, ale svit kolísal. Druhý driver nemá signál, takže není zapnutý. Vypůjčil jsem si signál z DO a zavedl i do druhého driveru - svítí a funguje normálně. Zkusmo jsem prohodil i LED pole, ale kolísání svitu a pískání se děje na prvním driveru pořád, druhý driver přitom pracuje normálně. Z toho jsem vydedukoval že závada je v driveru č. 1. Podezření padlo na výstupní elektrolyty, ale ty jsou relativně OK (ESR sice už na hraně), výměna nepomohla. Dále ten malý elektrolyt 2.2uF - na prvním driveru kaput (ESR i kapacita), na druhém už také nakřáplý (kapacita ok, ESR v háji). Vyměnil jsem oba. Teď jedou oba drivery v pořádku (svit nekolísá, nic nepíská). Takže závada kupodivu jen ten malý elektrolyt.

Dál jsem zkoumal možnost stmívání - v datasheetu píšou PWM/analog DIM. Odměřeno 2.5V na 2. pinu. Spočítal jsem si a udělal R můstek z odporu/potenciometru. Vypadá to, že funguje i analogové stmívání v nějakém rozsahu - při 0V je vypnuto, od cca 0,6V se rozsvěcuje, ale svit LED kolísá. Od 0,7-2,5V svítí stejnoměrně a svit se plynule zvyšuje. Pro moje potřeby bude stačit.

DO ke světlu nemám, takže buď si svit nastavím fixně (potenciometr), nebo dodělám DO třeba na bázi arduina.

LED pole jsou na sklolaminát deskách (něco jako tenký PS) a přimontované na kovovém těle. Nechal jsem jedno pole svítit na maximum asi 5 min a LED nebyly ani teplé. Zřejmě je to nastaveno tak, aby se to bodově moc nezahřívalo a výkon tam je prostě nahnaný počtem LED (jedno pole = cca 80 LED).

[Ian]

...(jedno pole = cca 80 LED)...

Tak ještě oprava, dal jsem si práci a spočítal LED a vychází to takto:
V každém poli je celkem 268 LED, tj. celkem 536 LED.
Vzhledem k napětí to musí být několik paralelních stringů, nechce se mě to zkoumat. Každopádně to svítí docela DOST (a to i jedno pole)

Analogové stmívání funguje, přeměřil jsem ještě závislost napětí na 2 pinu IO vs výstupní proud:

Kód: Vybrat vše

U [V]| I [mA]
-----+---------------------------------
1,00 | 77 (svit ještě mírně kolísá)
1,12 | 100
1,55 | 180
2,00 | 250
2,30 | 264
2,50 | 277
3,30 | 286
-----+---------------------------------

[Ian]

Ještě poslední poznatek - PWM stmívání také funguje a lépe než analog.
Pokud připojím MCU typu arduino apod. a posílám PWM (analogWrite), tak to stmívá od 0. Při nízkých hodnotách mírně kolísá svit (hodnota cca do 40), při hodnotě 255 je maximální výkon a proud LED polem 280mA.

Pokud přepočtu proud a napětí na jednom LED poli, tak nejnižší možný výkon (bez kolísání svitu) je asi 10W, nejvyšší 75W.

LED pole tam jsou dvě (tepá bílá a studená) a předpokládám že nemohou jet obě na maximální výkon (bylo by to 150W) a to zřejmě PFC "neutáhne". Při mixování teploty barvy SW v MCU tedy musí nastavit mix tak, aby nebyl překročen maximální výkon (když jedno pole jede na 50% tak druhé také max 50%).

Pracuju teď na SW pro ovládání přes IR DO. Ovládání tlačítky přes MCU funguje parádně.

[Ian]

Ještě oživuji toto téma.
Když jsem konečně naprogramoval MCU a začal to skládat dohromady, tak jsem zjistil, že jeden z driverů vydává dost nepříjemné pískání.

Na desce jsou dva identické LED drivery (schéma pár příspěvků výše), jeden ovládá COOL pole a druhý WARM pole LED. COOL driver vypadá více používaný - PS je místy lehce "zahnědlý" asi od tepelného namáhání. WARM se zřejmě moc nepoužíval.

COOL driver nefungoval správně, svit kolísal, vyřešila to výměna kondenzátoru CE6, projistotu jsem vyměnil i CE12 - driver teď funguje bez problému, nepíská, svit nekolísá.

Zato WARM driver teď píská (buď jsem si toho prvně nevšiml, nebo to začalo až teď). Preventivně jsem vyměnil také oba elektrolyty CE6 + 12, dále jsem proměřil C8+C4, jsou v pořádku.

Prohodil jsem LED pole - nemá vliv. Pak mě napadlo místo MCU zkusit analogové stmívání - driver nepíská ani když měním jas LED. Prohodil jsem piny MCU pro stmívání ale WARM driver vždy píská, COOL nikoliv.

U WARM driveru chyběl kondenzátor C15 - je to na stmívacím pinu driveru. Jedná se o nějaký malý SMD kondenzátor. Vypadá to, že u COOL driveru jej také někdo měnil, nebo s ním manipuloval. Zkusmo jsem tam napájel SMD kondenzátor neznámé kapacity, ale nemá to vliv.

Tak a teď přijde ta otázka - může mít tento kondenzátor vliv na pískání, když je přiváděno PWM? Dá se nějak odhadnout kapacita?

Pozn.: Pískání driveru je v celém rozsahu PWM, frekvence se přitom mění. Druhý driver nepíská při jakékoliv hodnotě PWM.

[JirkaZ]

No, zcela hypoteticky na pískání vliv mít může - ale záleží na frekvenci stmívacího PWM, frekvenci měniče a souhře řady dalších okolností.

U toho pískání je potřeba a) identifikovat, odkud fyzicky vychází; b) tím zmiňovaným osciloskopem ověřit, zda někde něco nerelaxuje apod.

Pokud je pískání dostatečně intenzivní, mohlo by jít zachytit mikrofonem šmatlafounu a analyzovat vhodnou aplikací (Sound Analyzer Basic, Spectroid apod.). Když k tomu přidáš obvodové měření osciloskopem, tak možná bude patrnější, kde je příčina...

Osobně tipuju na uvolněný závit, prasklé jádro apod. u pracovní indukčnosti. Když se funkcí zahřeje, něco tam dilatuje a přestane se generovat zvuk. Ale může to být cokoliv jiného... Mohl bys to ověřit opatrným tlakem z různých stran na tu indukčnost (v době, kdy píská), nejlépe přes nějaký izolant.

[Ian]

HW jsem už osahával, přijde mě, že cívka je zalepená fest, po dotyku se pískání nemění. Ten driver je nakonec celkem jednoduchý, jediné co tam může pískat je cívka, nebo samotný driver.
Cívky bych případně mohl zkusmo prohodit na driverech.
Přijde mě spíš, že jeden driver je možná nějak "nakřáplý", nebo tam prostě nějak rezonuje PWM frekvence konkrétního MCU (SAMD21). Zajímavé že to dělá jen jeden.

Naprogramoval jsem ještě jiný MCU jiné kategorie (RP20240) a zítra vyzkouším, jak se to chová při PWM z tohodle procíku. Osciloskop bohužel pořád nemám

Ve finále tam stejně bude asi Attiny MCU kvůli spotřebě, mám pocit, že už jsem to na něm testoval a fungovalo to normálně. Bohužel mě v něm teď nějak umřel bootloader tak s ním to bude nadýl...

[Ian]

Otestováno jiné MCU a chová se to dost podobně - COOL driver nepíská, WARM píská. Dělá to jen při PWM, při analog ne.

Vypadá to zřejmě na cívku, když jsem mezi ferit jádro a škvíru v těle strčil šroubovák a zapáčil, tak se pískání hodně utlumilo. Asi ji bude potřeba rozebrat a znovu slepit.

[JirkaZ]

Podle možnosti (nedal jsi sem jedinou fotku) do cívky zkus kápnout kyanoakrylát.

Musí ale být ultra řídký, doslova "vodička". Viz třeba toto nebo zde apod.

[Ian]

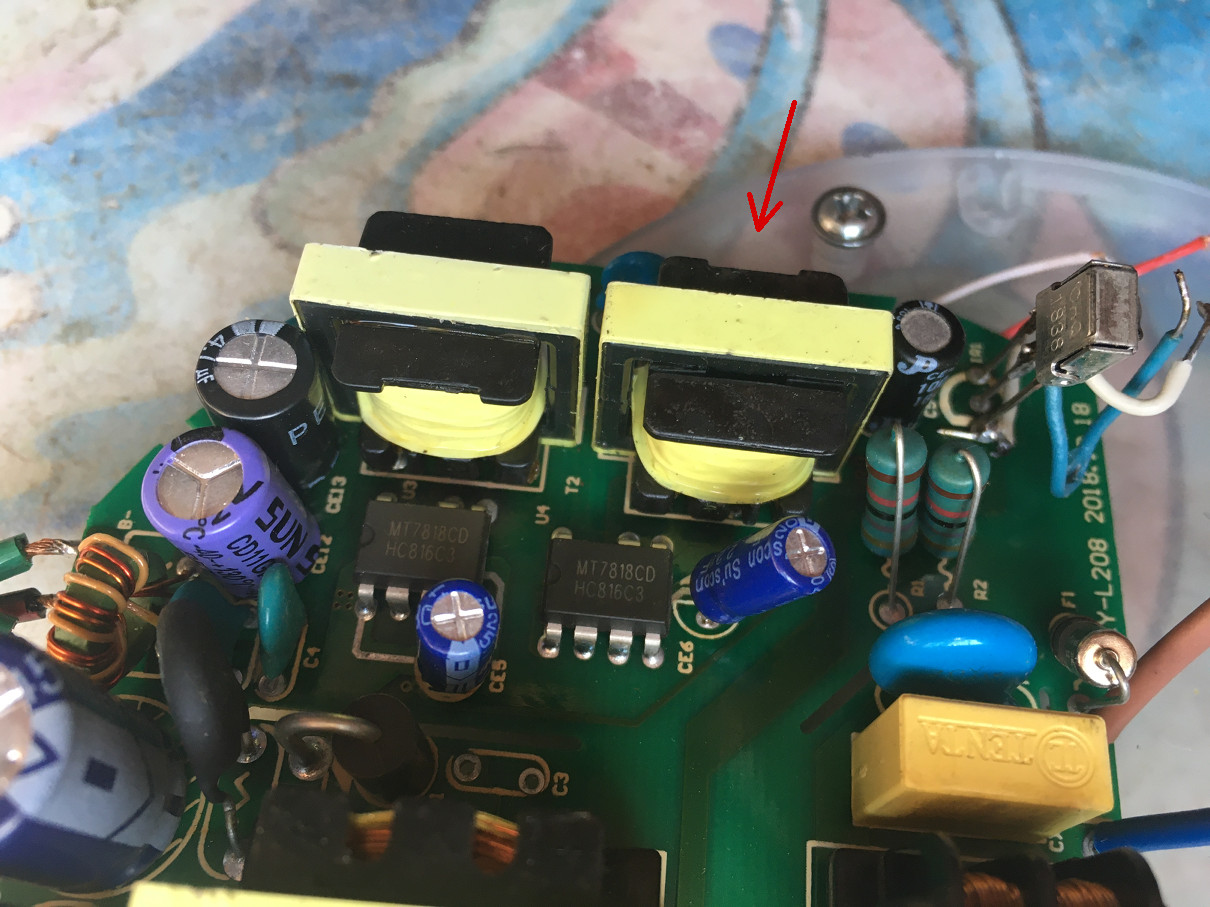

Je to ta cívka označená šipkou. Drivery by měly být identické - když do nich pustím střídavě totožné PWM, tak na jedné jde slyšet bzučení jen když dám ucho úplně k ní. Ta označená bzučí nepříjemně nahlas a když je ticho, jde to slyšet po celé místnosti.

[JirkaZ]

Jo, do takové konstrukce cívky jde ultrařídký CA nakapat úplně bez problémů. Všude, i do vinutí (po okrajích po případném opatrném nadzvednutí nebo naříznutí žluté PES fólie).

Ideální by byla vakuová impregnace samostatné cívky opět v něčem hodně řídkém (protože pak se to dostane fakt úplně všude), ale předpokládám, že to je mimo tvoje možnosti.

[Habesan]

finanční možnosti by byly. Spíš řeším, že to momentálně není kde dát,

Tak možná nějaký Owon HDS2..

[JirkaZ]

Jo, viz http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&p=1309095.

[Ian]

Cívku jsem vypájel ven a přilepená byla, jádro nelítalo, ale když jsem trochu zabral, tak se jádro uvolnilo (bylo přilepené na jedné straně). Zkusmo jsem ji v uvolněném stavu zase připájel a bzučí daleko méně. Takže problém je fakt asi v nějaké rezonanci. Přilepil jsem jádro sekunďákem schválně k druhému boku než bylo a uvidím.

Možná taky záleží na tom, jak byla cívka připájená v PS - třeba by pomohlo, kdybych ji podložil nějakou gumou a před připájením přitlačil.

Jinak ATTiny85 se mě podařilo oživit (ten procík má spotřebu jen cca 5mA) a ovládání obou polí přes IR funguje bezvadně.

[Ian]

finanční možnosti by byly. Spíš řeším, že to momentálně není kde dát,

Tak možná nějaký Owon HDS2..

Díky po něčem se podívám, ale nejdřív bude potřeba udělat pořádek v dílně a zřídit si tam nějaký elektro-kout

[Ian]

Tak cívka zalepená seknuďákem nakonec OK, pořádně jsem ji zapájel do PS a teď už to nebzučí.
Zítra to zkusím zkompletovat snad už to bude v cajku.
