Nefunkcna nabijacka Parkside PLCP-016A

[lipko]

Ahojte. Objednal som tu nahradu IO. Uvidim co pride...Len tak pre info, na kolko V je SMD zenerka v stabilizatore napatia pri IO1?

[lipko]

Ahojte. Prisla mi ta nahrada OB2263 IC1. Osadil som ho, vybral som FET a zapojil to cez ziarovku. Po zapnuti sa ziarovka 60 W rozsvietila - signalizacia skratu. Na IC1 som nameral na VDD 12V, GATE na FET 0 V. Varistor, usmernovaci mostik aj filtracny kondik je OK. Neviem kde je problem, ale zdroj nemoze nabehnut. Premeral som este ci nie je zvod na kostru na SMD kondiku 10 nF od vyvodu FB na zem, ale je to tiez OK.

[rnbw]

Takze bez IO skrat nebol a s IO je? Neverim.

[lipko]

Mam to cez ziarovku a FET mam vonku. Ziarovka svieti stale.

[mi-ro]

V tom případě je driver ze hry. Zkrat máš buď v můstku, hlavním elytu a nebo jsi si udělal cínem (pájkou!!) někde šlus
.

[lipko]

Dobre rano. Mostik som menil na zaciatku, teraz som ho znova vybral a premeral s tym, ze je OK. Taktiez hlavny kondik je OK. Prekontrolujem este spoje ale tie som cistil po vymene suciastok.

[masar]

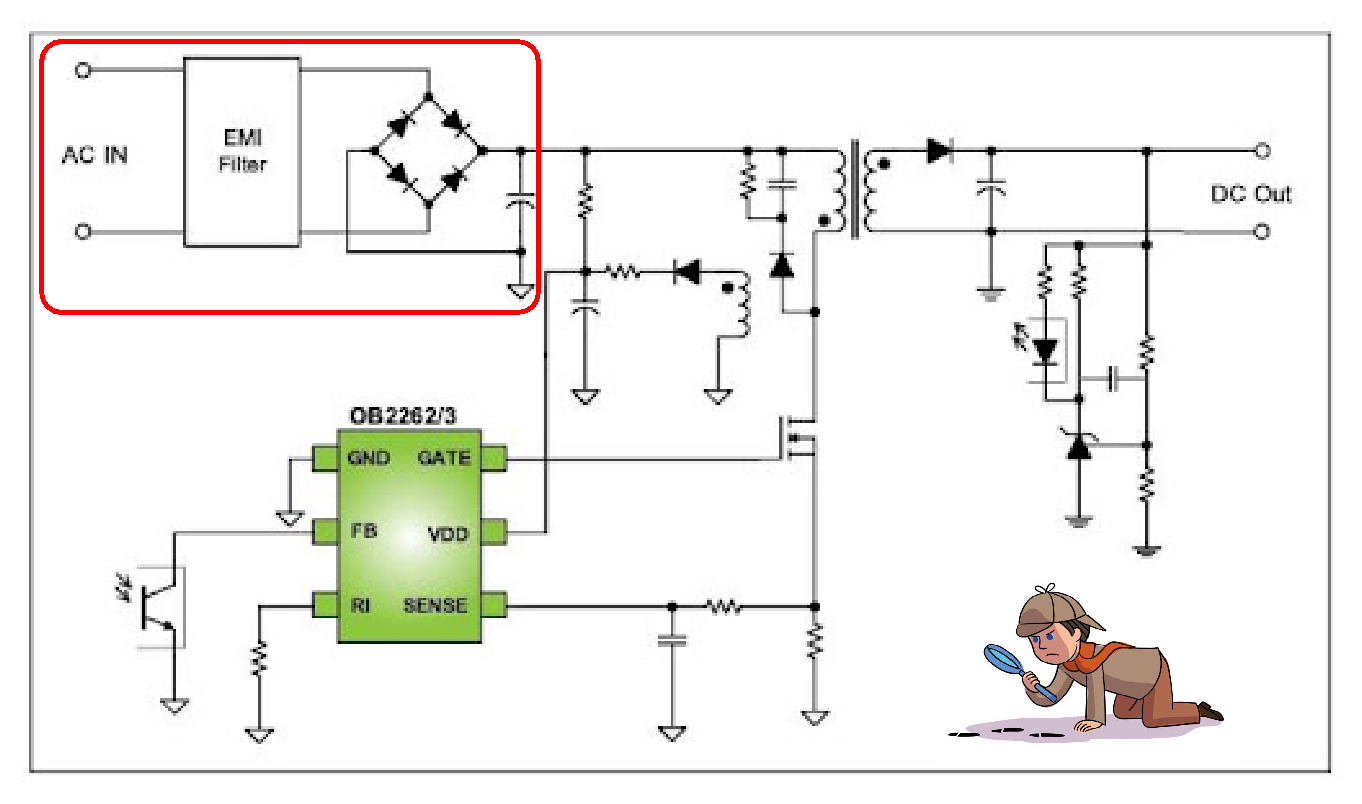

Pokud žárovka svítí při vyjmutém mosfetu, pak je zkrat v červeně označeném obvodu (pokud nejsou "protavená" vinutí trafa). Jak obtížné je najít ten zkrat?

[lipko]

To mas pravdu. Vsetko okrem trafa som premeral. Dnes to zmeriam. Dakujem

[dred]

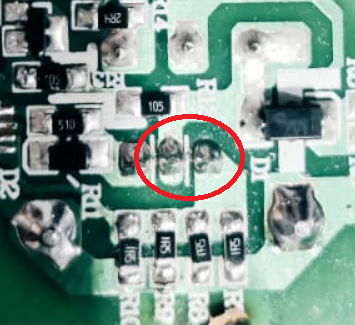

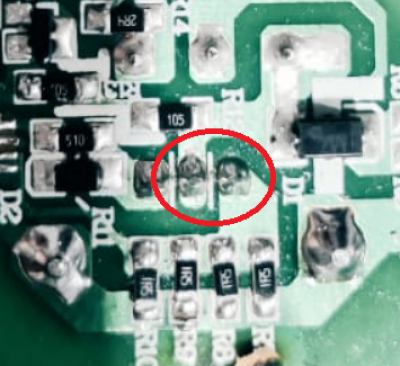

A trafko chceš čím premerať ? Zrejme nemáš ani s čím porovnať namerané údaje - ale skôr sa pozri "sem" či si tam pri vyberaní mosfetu nespravil "prepoj"!

[masar]

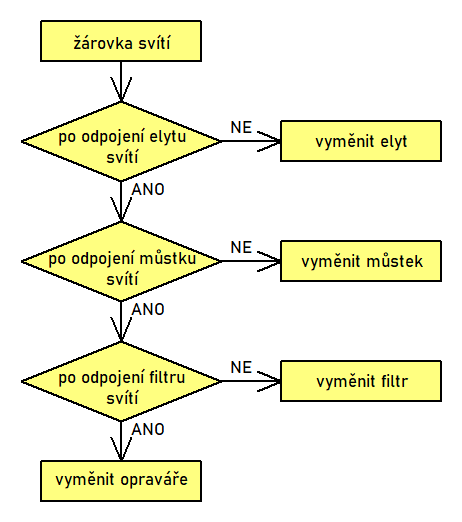

Asi bych postupoval podle následujícího vývojového diagramu:
edit: Ten závěr nutno brát s humorem.

[dred]

Asi bych postupoval podle následujícího vývojového diagramu:

- správny postup!

[lipko]

Si ma rozosmial, ten zaver nema chybu. Zistenie je vadny mostik, po jeho vymene ide na FET 336V. Skusim ho vlozit do DPS a zapnut zdroj cez ziarovku?

[dred]

Zistenie je vadny mostik, po jeho vymene ide na FET 336V. Skusim ho vlozit do DPS a zapnut zdroj cez ziarovku?

336V DC za smerňovačom a filtr. kondíkom ve v poriadku .. zodpovedá to cca 238V AC v sieti...meriaš totiž max. napätie sinusovky s nie jeho efektívnu hodnotu.
Najprv si ale "prepískni" letovance - či si tam nejaký nežiadúci prepoj/skrat nespôsobil, lebo ten pidi-mostík ti prdne zas...

[Ivan_01]

Mostik som menil na zaciatku, teraz som ho znova vybral a premeral s tym, ze je OK.

..Zistenie je vadny mostik..

to si prvýkrát zmeral zle, alebo ti odišiel znovu ?

[lipko]

Ked ho meriam tak skrat nema. Ziarovku som zapojil az po vymene IC1.
