Nefunkční levý kanál, Tape Deck Tesla Sm 260

Zpráva

saxik1111 · #16 Příspěvek od **saxik1111** » 27 pro 2024, 20:23

Propojeno, levy kanál nejde

samec · #17 Příspěvek od **samec** » 27 pro 2024, 21:00

saxik1111 píše:Propojení přepínače taky nepomohlo (je stejně nový)

masar píše:zjistil jsem chyby v manuále na PCB - obráceně nakreslené pouzdro IO1.

Ten nový je osadený podľa schémy, podľa PCB, alebo podľa katalógového listu? A vôbec, aký nový?

Rýchlosť motorčeka bude asi správna, len gumičky sú po desaťročiach vyschnuté a vyťahané.

#18 Příspěvek od **masar** » 27 pro 2024, 22:20

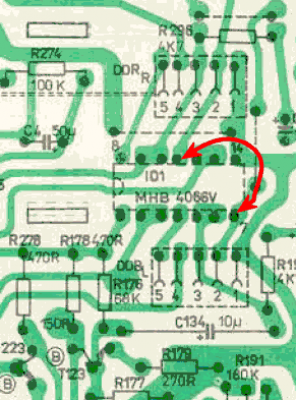

Ještě zkus tento propoj. Když to nepojede, je vadný IO1.

saxik1111 · #19 Příspěvek od **saxik1111** » 27 pro 2024, 22:32

samec píše:
saxik1111 píše:Propojení přepínače taky nepomohlo (je stejně nový)

masar píše:zjistil jsem chyby v manuále na PCB - obráceně nakreslené pouzdro IO1.
Ten nový je osadený podľa schémy, podľa PCB, alebo podľa katalógového listu? A vôbec, aký nový?

Rýchlosť motorčeka bude asi správna, len gumičky sú po desaťročiach vyschnuté a vyťahané.

Jo gumičky se dají sehnat, když půjde

saxik1111 · #20 Příspěvek od **saxik1111** » 27 pro 2024, 22:33

masar píše:Ještě zkus tento propoj. Když to nepojede, je vadný IO1.

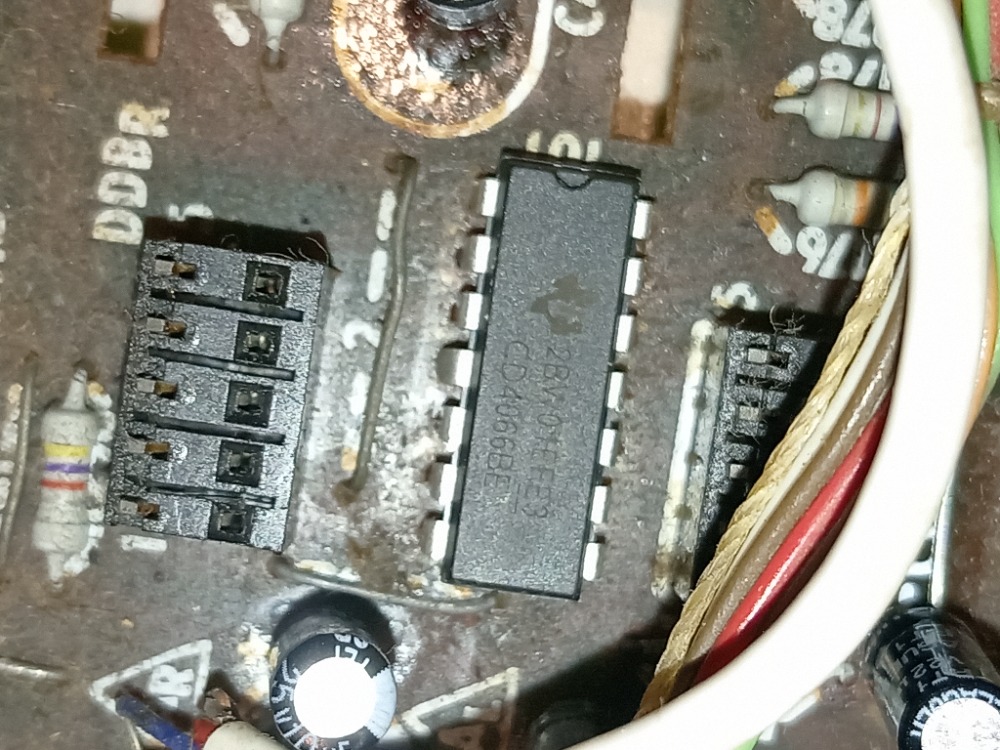

Dával jsem ho nový - viz. foto

#21 Příspěvek od **masar** » 27 pro 2024, 22:43

Nenapsals, jak dopadl poslední propoj.
Jest-li 1.propoj hraje a 3.propoj nehraje, nevidím jinou možnost, než vadný IO.

saxik1111 · #22 Příspěvek od **saxik1111** » 27 pro 2024, 22:52

Odstraněna citace předcházejícího příspěvku, viz bod 4f "Pravidel". jimirek
Na propoj 3 to nehraje, dával jsem přepínač novy stejně jako u moji 261 která funguje, ledaže by odešel skrze staré kondiky, ty jsem měnil až teď

#23 Příspěvek od **masar** » 27 pro 2024, 23:06

Jest-li ten 1.propoj (opravený obrázek) hraje a ten 3.propoj nehraje, pak spínač L nespíná. Na pinu 6+5 je 10V?

saxik1111 · #24 Příspěvek od **saxik1111** » 27 pro 2024, 23:19

Odstraněna citace předcházejícího příspěvku, viz bod 4f "Pravidel". jimirek
Z které strany se ty piny počítají?
Změřím zítra, zatím díky chlapi..
Když ten krám nepůjde, nechcete ho koupit?

#25 Příspěvek od **masar** » 27 pro 2024, 23:26

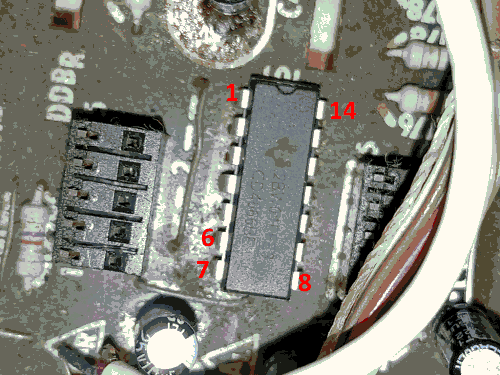

Podle obrázku:

dj_Paul · #26 Příspěvek od **dj_Paul** » 28 pro 2024, 13:11

jsi si jistý, že je pin4 skrz desku a zapájený? Takto divně vyhnutý pin naznačuje že pin zajel pod pouzdro a ne skrz desku

#27 Příspěvek od **masar** » 28 pro 2024, 13:17

Pin4 je na funkčním kanálu (R).
Ale spoléhat se na manuál se v tomto vlákně nevyplatilo už jednou.

saxik1111 · #28 Příspěvek od **saxik1111** » 28 pro 2024, 17:25

masar píše:Jest-li ten 1.propoj (opravený obrázek) hraje a ten 3.propoj nehraje, pak spínač L nespíná. Na pinu 6+5 je 10V?

Ano je 9.95V

saxik1111 · #29 Příspěvek od **saxik1111** » 28 pro 2024, 17:27

dj_Paul píše:jsi si jistý, že je pin4 skrz desku a zapájený? Takto divně vyhnutý pin naznačuje že pin zajel pod pouzdro a ne skrz desku

Koukám že tam byl neštastně, ale byl propájený, už to mám opravené ..

#30 Příspěvek od **masar** » 28 pro 2024, 17:49

Tak zkus pin 4 propojit s pinem 8.
Hraje =OK
Nehraje=KO
