#16 Příspěvek od **Sendyx** » 08 říj 2007, 18:05

Zbytečně to dramatizuješ, ten výkon doopravdy nevznikne a nespotřebuje se. Jediné co bude, že zesilovač bude na vyšších kmitočtech zatěžován jalovým proudem určité velikosti a veškeré ztráty vzniknou převážně v koncových prvcích zesilovače.

Na tento příklad je na netu krásný výpočtářský rozbor + průběhy proudů, napětí a výkonů, zkusím to pohledat.

#17 Příspěvek od **Hill** » 08 říj 2007, 19:23

Teď jde o to, jestli tuhle diskusi Fejfa ještě čte.

V každém případě jakákoli výhybka před zesilovačem je realizovatelná z malých a levných součástek, hlavně nepotřebuje žádnou indukčnost a její vlastnosti lze definovat daleko snadněji a přitom přesněji, než vlastnosti sebevětšího monstra zařazeného mezi zesilovač a reproduktor (ona kvalitní pasivní propust či výhybka pro impedance řádu jednotek ohmu nejde udělat příliš malá, natož miniaturní).
Navíc dosud nevíme, co je to za zesilovač pro HTJ - jakkoli obecně mi vychází, že zesilovač bude zatížený na vyšších kmitočtech jalovinou a nějaké nepříliš výrazné ztráty budou vznikat v koncových tranzistorech, nikoli v zátěži, to odpovídá tomu, co tu uvedl Sendyx, některé zesilovače nemilují nejen kapacitní, ale také induktivní zátěž a ochotně se s ní rozkmitávají.

#18 Příspěvek od **Sendyx** » 08 říj 2007, 19:38

Zesilovač, který pod indukční zátěží kmitá, nemá právo na existenci a pokud shoří, tím lépe.

#19 Příspěvek od **Hill** » 08 říj 2007, 19:40

Proto chci vědět, jaký zesilovač to Fejfa má.

#20 Příspěvek od **Cust** » 08 říj 2007, 22:56

fajfy píše:Ahoj.
Mám jednoduchý problém. Chtěl bych si k mému subwooferu zkonstruovat pasivní výhybku. ale nevím jak spočítat cívku a kondenzátor.
Předem děkuji za odpovědi ....

Ahoj.
A na jednou mas problem krapitek slozitejsi :-)

fajfy · #21 Příspěvek od **fajfy** » 09 říj 2007, 17:44

Hm, koukám že se to tady nějak rozjelo. Mám mono zesík 55/70W určený pro subwoofer. Potřebuju výhybku která není složitá a nezabírá příliš mnoho místa a je na 12V. Tady na foru jsem našel nějaký aktivní výhybky, ale byly na 15V

Jinak všem děkuju za ochotu ...

#22 Příspěvek od **Hill** » 09 říj 2007, 20:58

To ony budou většinou chodit i na 12V, jen přebuditelnost bude menší, ale nemělo by to vadit.

#23 Příspěvek od **Cust** » 10 říj 2007, 13:03

pokud je pouzite schema ciste s OZ, tak tam muzes dat klidne i min...
napis, ktere schema chces pouzit a urcite ti nekdo poradi, jak to predelat, aby jsi to mel presne na miru

E8723 · #24 Příspěvek od **E8723** » 15 říj 2007, 19:45

jen trošku teorije k topení cívky. na teplo se proměňuje jen činný výkon, ten se vypočítá P=UxIx cos fí ,uhel fí je úhel mezi napětím a proudem a ten je u ideální cívky 90stupňu, u skutečné cívky skoro 90stupňu .
pasivní výhybka se nepoužívá z důvodu ztráty energie, ale protože pro nízký kmitočet potřebujeme velkou indukčnost .
tu můžeme dosáhnout dvouma způsobama
1. magnetické jádro-závislost indukčnosti na proudu -nekvalitní (ta za 160kč)
2. vzduchové jádro- hódně závitů hódně tlustým drátem a to je zase drahé:(

#25 Příspěvek od **Sendyx** » 15 říj 2007, 19:53

Když jde o výsledek, mnoho tlustých závitů není problém

http://www.czechaudio.com/Projects/SP01_PK4/ImgV.htm

http://www.czechaudio.com/Projects/SP01_PK4/Img.htm

E8723 · #26 Příspěvek od **E8723** » 15 říj 2007, 20:41

docela dobrý,
ještě mně vrtalo hlavou zatížení koncových tranzistorů při vyšších frekvencích,

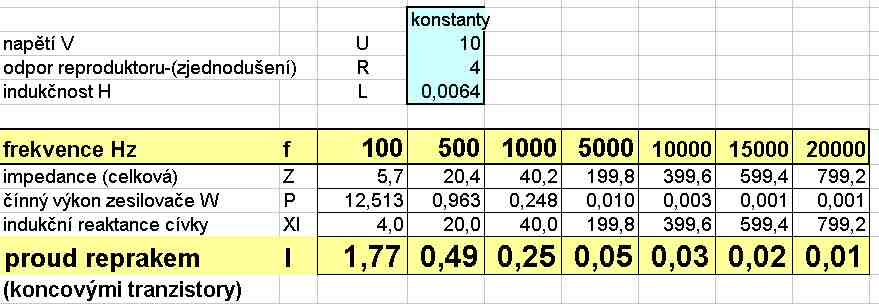

sestrojil jsem tabulku v exelu-zavislost proudu na frekvenci, jde vidět, jak proud koncovým stupněm díky stoupajícímu Xl klesá.

#27 Příspěvek od **Cust** » 15 říj 2007, 21:13

Sendyx píše:Když jde o výsledek, mnoho tlustých závitů není problém

http://www.czechaudio.com/Projects/SP01_PK4/ImgV.htm

http://www.czechaudio.com/Projects/SP01_PK4/Img.htm

ten gramofon co je u tech beden jsem si chtel koupit, bohuzel mi zena vysvetlila, ze mam koupit byt (ale potajnu setrim...)
