stabilizovanych 5V

Zpráva

#16 Příspěvek od **jandu** » 12 úno 2008, 19:18

Vstupné napätie musíš mať o cca 3V vyššie. Je to uvedené v datascheete.

#17 Příspěvek od **masar** » 12 úno 2008, 19:32

GND je zkratka ground (země, základ...) v elektrotechnice tedy obvykle vodič spojený s kovovou kostrou zařízení. Pojem mínus a plus se vztahuje ke zdrojům napětí a proudu a označuje tak vzájemný potenciál. Tady dochází k tomu "matení pojmů", protože napětí mezi svorkami +9V a -9V destičkové baterie je 9V, zatímco u síťového zdroje se svorkami +9V,0V a -9V je mezi svorkami +9V a -9V napětí 18V. GND není tedy svorka zdroje, ale svorka kostry zařízení, ke kterému se obvykle jedna ze svorek zdroje připojuje. U zmíněné baterie to bývá většinou -9V, ale může to být klidně i +9V. U síťového zdroje to je vždy 0V.
Doufám že jsem ti v tom neudělal ještě větší zmatek. :wink:

Zerog · #18 Příspěvek od **Zerog** » 12 úno 2008, 19:41

Tak asi to opravdu bylo temi 8 volty. Asi to nestacilo. vracelo to tak 1,5V. Ted jsem to napojil na 16V . Ze zacatku ok tak 5,2V ale tak po 1sec napeti zaclo klasat az na 3V pak jsem to odpojil. Stabilizator byl teplej tak ze nesel udrzet...

Tak myslim ze mam po stabilizatoru

mikollar · #19 Příspěvek od **mikollar** » 12 úno 2008, 19:44

tych 8V muselo stacit, a ak neodoberas žiaden prud nemal by sa zahrievat. Ak si ho redtým zapojil nejak inak mohol oddist do nebicka

Zerog · #20 Příspěvek od **Zerog** » 12 úno 2008, 19:56

Takze kdyz mam akorad zdroj, ten obvod a na to zapojenej voltmeter tak by se to zahrivat nemelo vubec? hmm... Sakra ...

Se me nechce kupovat pres net jen stabilizator. Se me strasne prodrazi

mikollar · #21 Příspěvek od **mikollar** » 12 úno 2008, 20:00

V okoli nemate ziaden obchod? 7805 maju snad vsade

, Zahrievat pri 8V tak aby ruka sa nedla udrazat to nesmie, ale ani pri 16V

dj_Paul · #22 Příspěvek od **dj_Paul** » 12 úno 2008, 21:21

nakresli schéma jak to máš zapojené,nebo celej bastl vyfoť a pověs to sem.Já mám furt dojem že to napájíš střídavým napětím.Píšeš že jsi naprostý laik,proto se ptám,kde jsi přišel zrovna k pouzdru D2PAK ?

Zerog · #23 Příspěvek od **Zerog** » 12 úno 2008, 22:09

K pouzdru jsem prisel zcela nahodne a draho

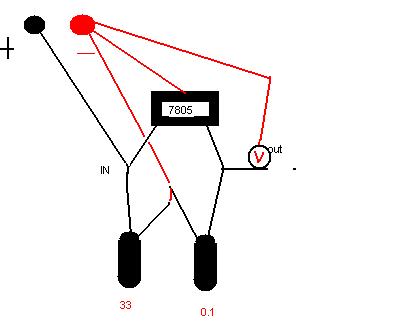

bastl jsem nakreslil. Tady ho mate co je blbe? Beztak vsechno ...

#24 Příspěvek od **jandu** » 12 úno 2008, 22:15

Netradične nakreslené, ale zapojené je to dobre. Dlho mi trvalo, čo znamenajú tie 33 a 01 čierne ovály - sú to filtračné kondenzátory.

Zerog · #25 Příspěvek od **Zerog** » 12 úno 2008, 22:19

Ja vim. Fotit se me to nechtelo (by jste se me vysmali

) a schema nema cenu ... Tak me napadlo, muze se to spalit kdyz to zapojim obraceno (plus na minus a obracene)

mikollar · #26 Příspěvek od **mikollar** » 12 úno 2008, 22:34

Može a nemusi, zaleži aky prud dodá zdroj, mne sa parkrat ( v zaciatkoch) podarilo taktiez prepolovat stabilizator 2 prezili 2 nie takze je to take ako sa im chce

P.S. červenou radšej + :wink:

dj_Paul · #27 Příspěvek od **dj_Paul** » 12 úno 2008, 22:38

zapojené je to dobře,ale dal bych ještě na vstup keramiku 100n.Mnohokrát mi jen elyt nestačil

dj_Paul · #28 Příspěvek od **dj_Paul** » 12 úno 2008, 22:39

mikollar píše:Može a nemusi, zaleži aky prud dodá zdroj, mne sa parkrat ( v zaciatkoch) podarilo taktiez prepolovat stabilizator 2 prezili 2 nie takze je to take ako sa im chce

P.S. červenou radšej +

jestli má impulsní nabíječku na mobil tak to může dát proudu dost

#29 Příspěvek od **jandu** » 12 úno 2008, 22:53

Prepólovanie mi neprežili polský a náš výrobok. Ten poliak odišiel v tom mrku, MA-čko po pár sekundách, prevda boli to tie okrúhle puzdrá a nepresvedčil som sa o vývodoch. Robil som po pamäti /a škodu/.

dj_Paul · #30 Příspěvek od **dj_Paul** » 12 úno 2008, 23:55

ještě drobnost.Na výstupu by měla být nějaká zátěž,alespoň ledka.některé ze stabíků to vyžadovaly,bylo to uvedené i datasheetech
