GOLDEN miniTV

[radovanhlavacek]

jako že na ně přivedeš napětí odjinud třeba s baterky ploché a mělo by to udělat něco s obrazem?

[masar]

Ano, lépe řečeno s tou čárou. Musí se vychýlit od středu na některou stranu.
S tou baterkou to samozřejmě je trošku extrém. Ale vhodné napětí máš zrovna na kolektoru NPN tranzistoru. Když mezi něj a živý konec vychylovaček připojíš nějaký elektrolyt, musí čára kmitnout, že?

[radovanhlavacek]

Nojo byl to ten odpor. už se čára roztáhla po celé ploše obrazovky. Bože můj já blb..

[masar]

To nic, to já jsem někdy taky...

[radovanhlavacek]

no obraz je sice roztažen po celé ploše stínítka, ale nejde ani to klasické zrnění. Tuner rádia jede, ale i když ladím přes všecky kanály je stále stejný obraz a ani zvuk se nemění, jen šumění. Anténu mám připojenou. Budu studovat dále co odešlo...
Zkoušel jsem 50uF plusem na kolektor NPN a mínusem na odpojený konec vychylovačky a nic. Čára senehnula. Asi dělám někde chybu,jak píšeš chyba je mezi TV a pájkou.

[radovanhlavacek]

Obraz ani zvuk nešel,protože byl ještě k tomu všemu vadný IO D2915CP. Vyměnil sem ho za náhradu AN5151N, protože origo jsem v AME nesehnal.
Když to tedy shrnu.Vodorovná čára, vadný tranzistor NPN koncového stupně vertikálu, emitorový odpor, vadný ellit přímo na mřížce obrazovky, vyčouzený odpor jdoucí k napájení IO a vadný IO.
Po výměně vše jede.
Ještě malý dotaz.Má to manuální ladění, jako rádio. Ať je signál chytán z domovní antény a nebo z integrované prutové, objevuje se "prskobrukot" a drobné rušivé čárky na posledních dvou mm horního okraje obrazovky. To by nevadilo, vadí mě ten zvuk. Jako u starého MERKURa, ten taky tak jako bručíval. Intenzita i frekvence brumu se mění dle jasu obrazové scény. Na co bych se měl zaměřit? Nebo je to u tehle TV normální jev? Připomínám ještě, že je to černobílá TV.
p.s. jinak moc děkuju za rady, co jste mi poskytli. Opravoval jsem to zadarmo pro jednu paní, která nám občas hlídá dceru. Nákladově jsem do toho vrazil cca 120Kč. Čas nepočítám cca 5h

[workhard]

Asi mě tady ukamenujou,ale trochu jsem ten zvuk u podobného krámu vylepšil poladěním jadýrek v cívečkách na tišťáku zřejmě v nějaké mezifrekvenci.Za hlubší studium problematiky to nestálo. Dělalo to přesně to,co popisuješ.

[radovanhlavacek]

No jo jsou tam a zalité voskem, kterým mám hýbnout? v příloze je datasheet k KA2915. v podstatě sedí s touhle TV

[workhard]

No už přesně nevím,byly tam asi tři Vyškrábni vosk,poznač si polohy jadýrek a zkus to.Fakt to pomohlo.

[masar]

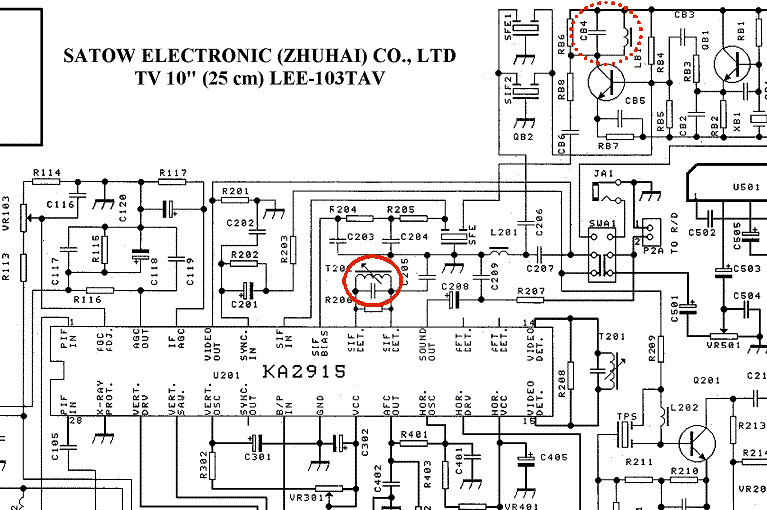

Podle schematu od Killroye jde prakticky pouze o doladění S-křivky detektoru. Označeno červeně. Čárkovaně je označen jediný LC obvod směšovače 6,5/5,5MHz, jehož doladění (pokud je laditelný) může mít vliv na velikost brumu v naší zvukové normě.

[radovanhlavacek]

Moc díky. zkusím to. Čili jako pro lamu: označit pozici obou jadérek a nejdříve hnout s tím plně označeným a když to nepomůže, vrátit do původní polohy a pak s tím co je čárkovaně.

Pro Killroye, asi to bude vyřešeno....díky za SZ

[masar]

Značit polohy jadýrek v tomto případě snad nebude nutné. Nastavení jádra se vyznačuje výrazným ztišením (ostré minimum) brumu uprostřed křivky S. Stačí nastavit jen podle sluchu.

[radovanhlavacek]

Výborně chlapi, díky moc. Pomohlo to. Zvuk je o dost lepší.
Ještě kdybychom dali dokupy malinkou vadu na kráse. Na horní části obrazovky se u všech programů objevuje cca 2-5mm trošku zranící pruh. Ten se neztrácí ani když hejbu vertikálním rozměrem. Byl by nápad?

[masar]

Zkontroluj všecky elektrolyty ve snímkovém rozkladu, např. C308,C305,C309,C310(schema Zhuhai).

[Duvsan]

Ten kúsok hore zrní alebo vlní? V druhom prípade asi treba trochu predĺžiť dobu trvania zaremňovacieho impulzu (neviem prečo a ako k tomu dochádza, ale toto pomohlo, konkr. TESLA Pluto; možno nejaká väzba do OMF). Dá sa to dosiahnuť RC členom, môžeš to vylepšiť spínacím tranzistorom. Ovšem v tom prvom prípade neporadím.
