Špatně limitujíci zesilovač s tda2050
Moderátor: Moderátoři
Už jsi to zde četl . Dej to do finálu . Tím zkrátíš spoje a mechanicky si to připrav tak , aby se spoje vstupní a výstupní pokud možno neviděly a nedej Bože běžely spolu . Vlastní trafo může být dále od zbytku , ale usměrňovač s koncem u sebe . Při zobrazení na osciloskopu si dávej tenčí stopu , pak nečistoty na průběhu lépe uvidíš .
Takže už jsem udělal upravy a oscilace zmizely

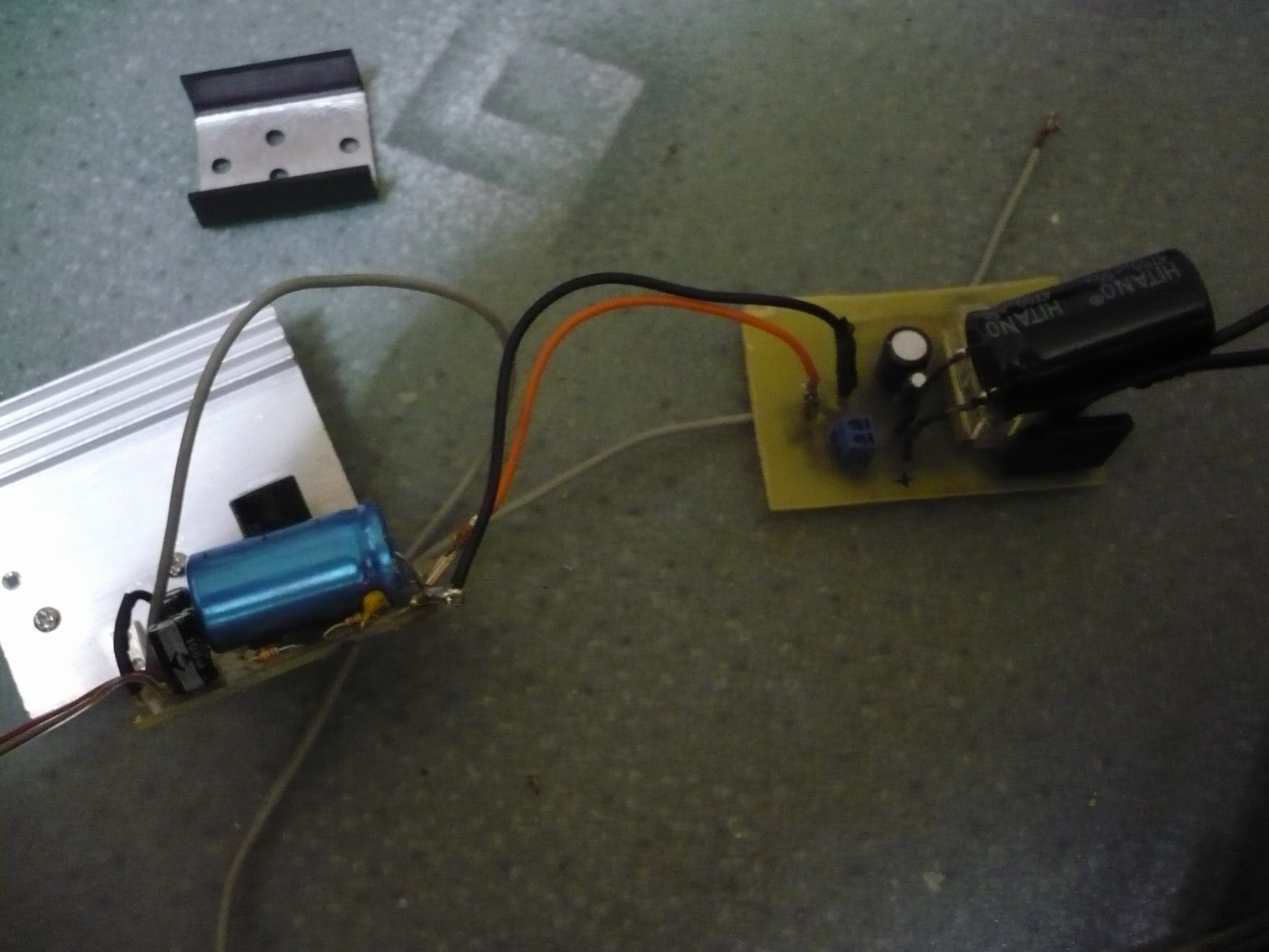

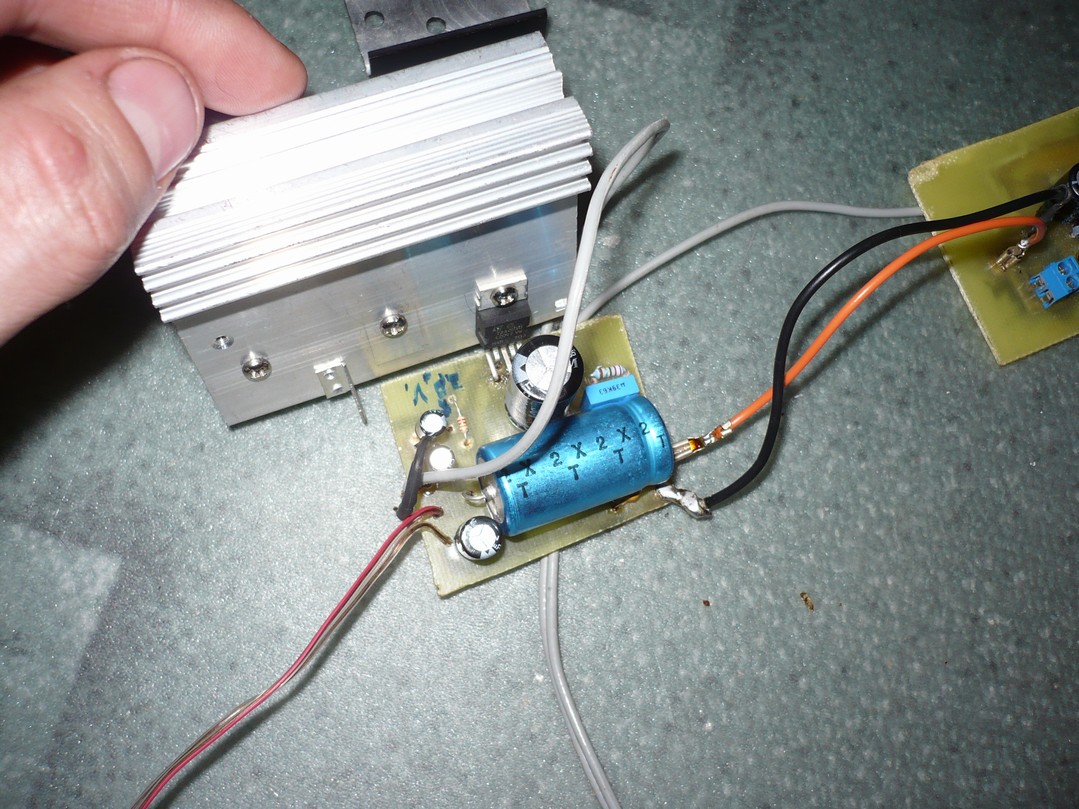

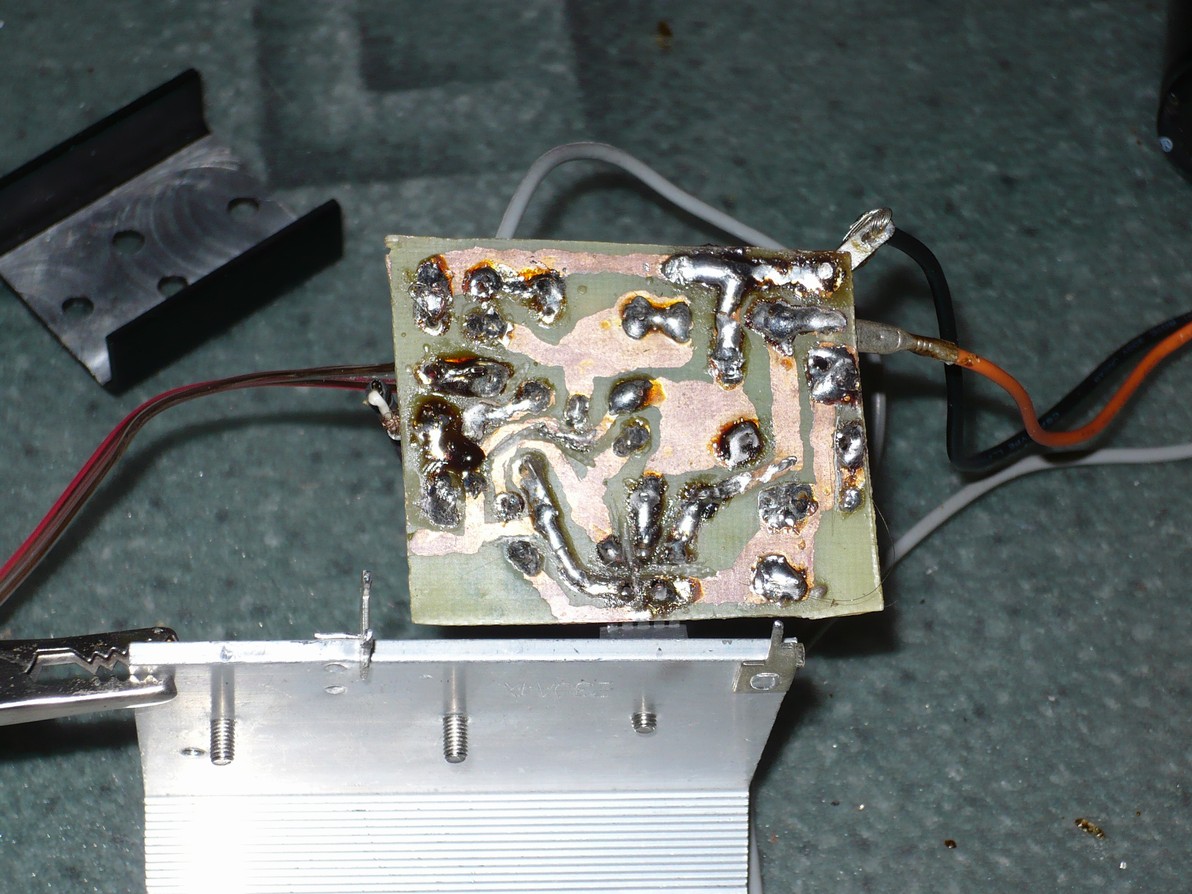

ovšem špatně to limituje a dosti brzy pořád.Přidám pár fotek jak jsem to předělal.Jinak se perfektně asi trefil masar před 5 minutama jsem to změřil(napětí na pinu 4) a hle je tam 10.6 volt přitom napájení do zesilovače jde 42.6 volt což asi neodpovidá zprávnému poměru R1 R2 tedy bych se měl zaměřit na tyto 2 odpory.
ovšem špatně to limituje a dosti brzy pořád.Přidám pár fotek jak jsem to předělal.Jinak se perfektně asi trefil masar před 5 minutama jsem to změřil(napětí na pinu 4) a hle je tam 10.6 volt přitom napájení do zesilovače jde 42.6 volt což asi neodpovidá zprávnému poměru R1 R2 tedy bych se měl zaměřit na tyto 2 odpory.- Přílohy
-

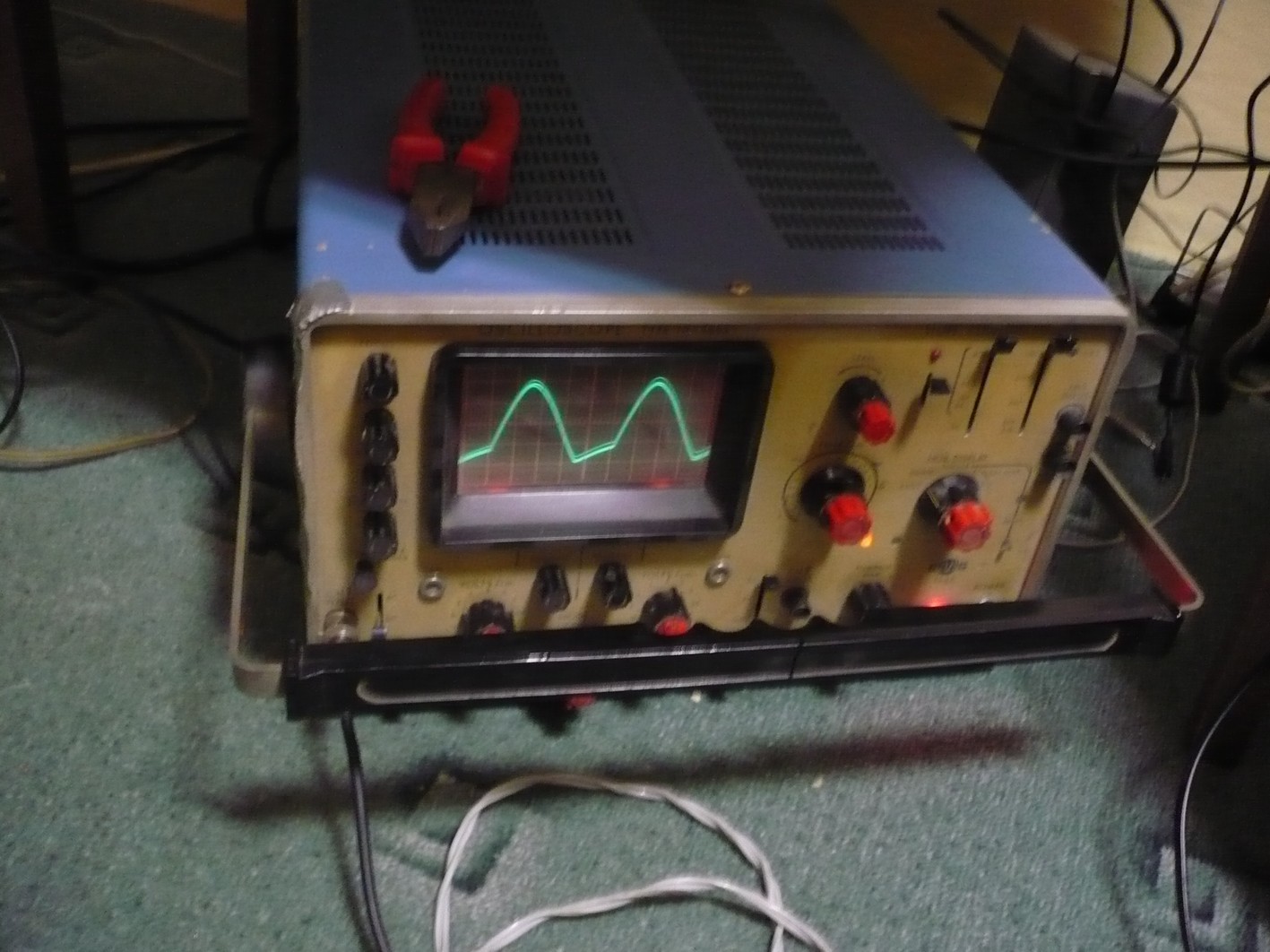

P1010105.JPG- zde je vidět že oscilace již nejsou :-)
- (234.06 KiB) Staženo 82 x
-
- P1010103.JPG
- (229.29 KiB) Staženo 120 x
-
- P1010101.JPG
- (235.07 KiB) Staženo 85 x
-
- P1010100.JPG
- (233.96 KiB) Staženo 95 x
-
- P1010099.JPG

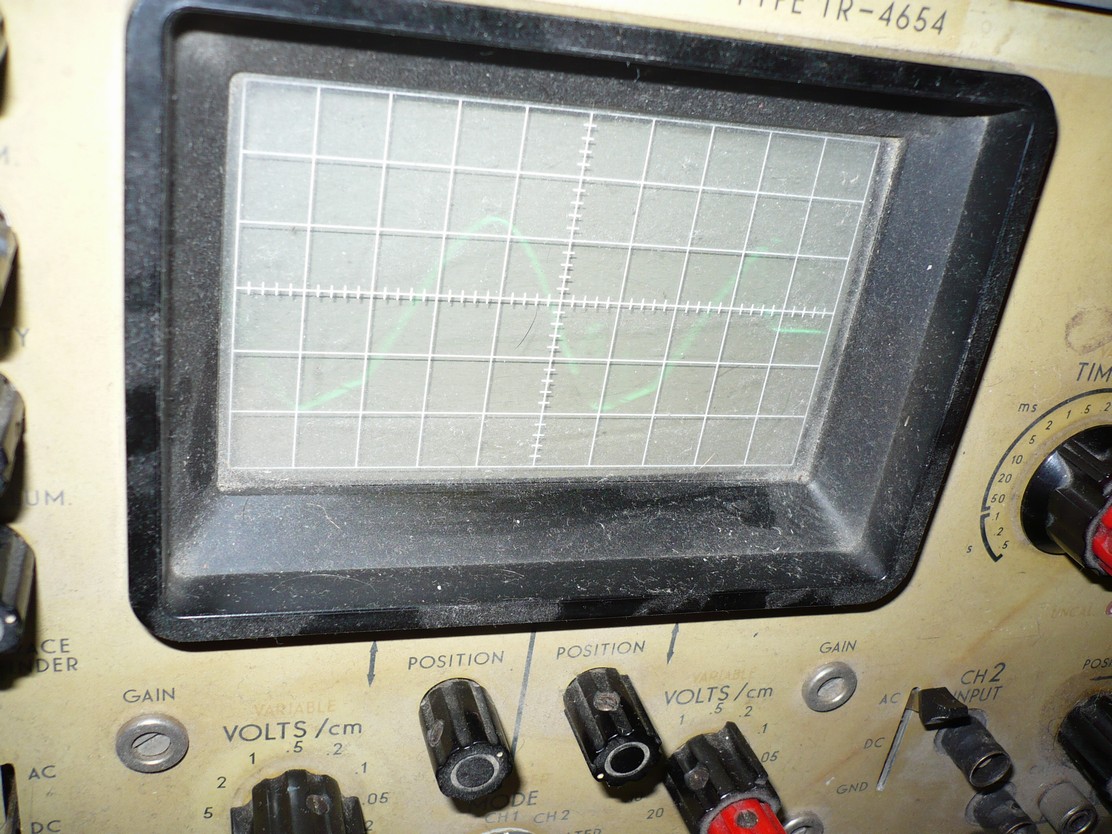

- je to rozmazané ale lze vidět tu limitaci oscilace již opravdu nejsou.
- (233.87 KiB) Staženo 89 x
