Sony KV-29C1D, chassis BE-3D, naskočí a vzápětí vypne

Zpráva

juca · #16 Příspěvek od **juca** » 02 lis 2010, 12:30

Len dobre popozeraj tie studaky, lebo tym kyvanim odpalis toho viac.

#17 Příspěvek od **kokun** » 02 lis 2010, 19:16

stasek píše:Jasně, díky za informace formou SZ. Určitě nic proti tomu nemám a bude dobrý, když tvoje odpověď poslouží i druhým, nejen mně. Podstatně jsi mi pomohl v cestě dál. Takže zítra navečer zase pokračuji. Snad to časem vyřeším.

Takže - tady je naše korespondence přes SZ:

stasek napsal(a):
Ahoj kamaráde, já tomu moc nerozumím, nemohl bys trochu víc polopatě? Jak to ŘKS odpojit a co vlastně dál? S tou žárovkou? Dík

A moje odpověď zněla:

kokun píše:Zdar,
sice se opravářem přes noc nestaneš, ale třeba "žárovková metoda" byla tu, na EB, již mnohokrát popisována - jen bych se (resp. kolegy) opakoval. Pohledej si starší vlákna, kde se o tomto píše, abys byl v obraze

Jen stručně - odpojí se ŘKS (snad už víš, že se jedná o Řádkový Koncový Stupeň - a hlavně víš, co to je? !!!) - tedy jeho napájení (obecně se toto napáj. napětí označuje jako +B (je to tedy to napětí, v Tvém případě, +135V).
Jak už jsem Ti psal ve vlákně - pokud tam máš pouze nějakých +30V, může být ten zdroj pouze přetížený a právě tím obvodem ŘKS (nejčastěji bývá vadné VN-trafo - i v Tvém případě to tipuju tak na 90% !!!).
Tzn. odpojí se napájení ŘKS a jako náhradní zátěž (namísto ŘKS) se "pověsí" žárovka 60-75W (tedy mezi to +B a GND-zem). A jak ho odpojit, je přeci velmi jednoduché, musíš přerušit "cestu" směrem k tomu ŘKS: vypájej např tlumivku L609/47µH a na bod TP5 (tedy na "+" ellytu C613/100µF) a GND (tj. jeho "-") zapojíš tu žárovku
Pokud s náhradní zátěží budeš mít správnou velikost napětí +B=135V, tzn., že zdroj je v pořádku a více se jím nezabývej a zaměř se právě na ten ŘKS, kde musíš najít příčinu té nadměrné zátěže (jak píšu - z 90% bude vadné VN-trafo ).
Pokud s náhr. zátěží nebudeš mít správných +135V, teprve pak se zabývej zdrojem (proč je měkký, jestli jsou nižší i ostatní napětí - potom by byl přetížený jiný sekundár, .... ).

Snažím se Ti to napsat všechno "polopatě", ale takhle se to nedělá - zapoj taky trošku tu svoji šedou kůru mozkovou a trochu přemýšlej (a hlavně studuj - a nejen tu na EB) - tohle Ti nikdo do hlavy "nenaleje" - to chce vlastní iniciativu

Asi by bylo nejlepší, celé toto naše SZ (tvoje i moje) přenést zpátky do vlákna - bylo by to poučením nejen pro Tebe, ale i pro "budoucí adepty" (pochopitelně, pokud bys s tím souhlasil).
Tak zdarec a přeju Ti úspěch.

stasek · #18 Příspěvek od **stasek** » 02 lis 2010, 22:24

Juca: podle mně to studeňák nebude, řekl bych, že studeňákem zdroj nepřetížím. Aspoň si to myslím.Kromě toho jsem to dost poctivě prohlížel. Ale asi začnu znovu.

jopo166 · #19 Příspěvek od **jopo166** » 02 lis 2010, 22:40

osobne som minule toto šasi opravoval a masar mi pomahal a studenak to bol a kolko si nameral na žiarovke??

stasek · #20 Příspěvek od **stasek** » 03 lis 2010, 10:49

Na žárovce bylo přesně 135,4V. Takže kde by podle tebe ten studeňák mohl být? Koukal jsem na tvoje příspěvky rok zpět a nikde tuto telku neřešíš.

stasek · #21 Příspěvek od **stasek** » 03 lis 2010, 13:17

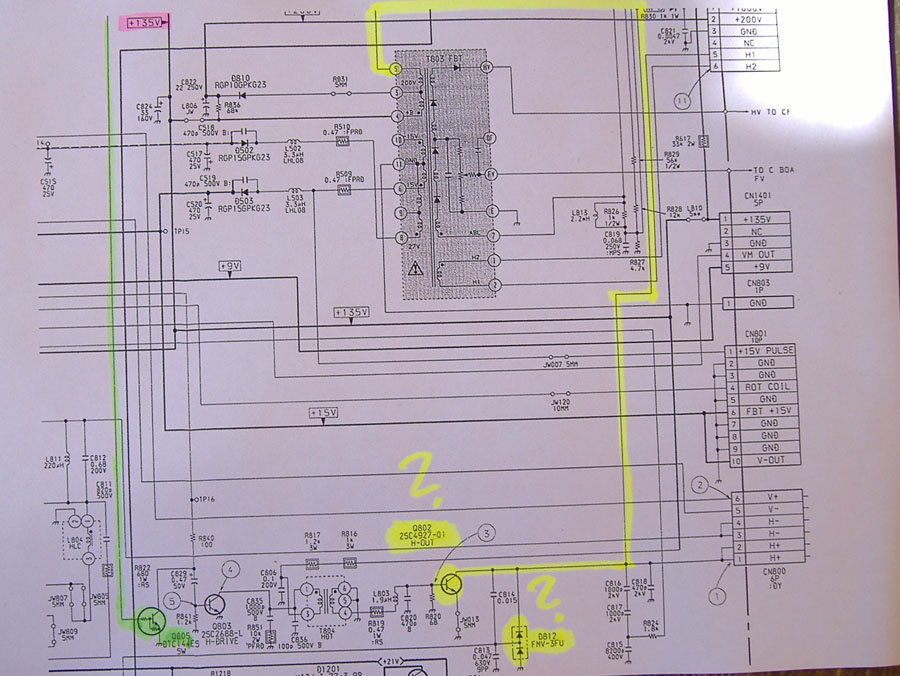

A co kdybych zkusil odpojit kolektor tranzistoru Q802, resp. přívod na pin č. 5 trafa a ještě jednou zkusil žárovkovou metodu? Chtěl bych se ujistit, jestli je to určitě to VN trafo.

stasek · #22 Příspěvek od **stasek** » 03 lis 2010, 18:26

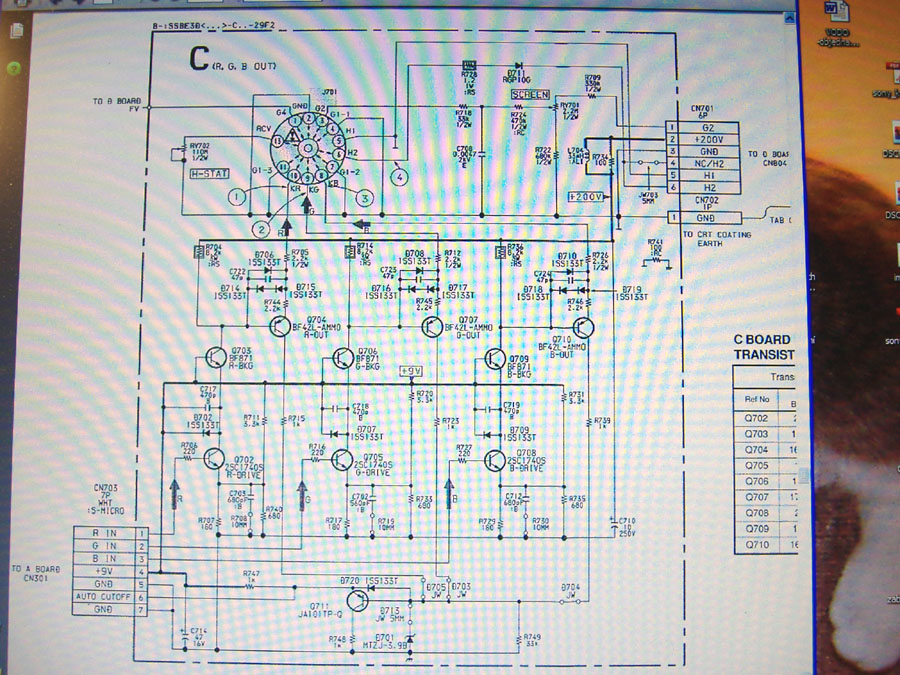

Tak jsem došel ke zjištění, že problém je nejspíš v desce C. Je to deska, na které je sokl obrazovky. Jednak, když odpojím konektor, který ji napájí, na zdroji +B se objeví požadovaných 135V. Kromě toho, pokud je deska připojená se po zapnutí z ní začne ozývat sršení, jakoby někde něco jiskřilo, nebo jakoby se škvařil tuk na pánvi. Musel jsem si pozvat manželku na odposlech, protože mám silnou poruchu sluchu a používám sluchadla v obou uších a orientace je velmi špatná. Vizuálně jsem na nic ale nepřišel.

Nevím ,jestli má vůbec smysl měřit hodnoty na jednotlivých tranzistorech, protože napájení stejně neodpovídá, ta deska zdroj zatíží. Nemůže to být nakonec obrazovka?

Mysteri · #23 Příspěvek od **Mysteri** » 03 lis 2010, 18:34

To sršanie môže ísť z pätice. Pravdepodobne pre Ug2. Zvod medzi pinom a vnútorným iskrišťom. Skús ju rozobrať a na tom iskrišti /pliešok, ktorý ide okolo všetkých pinov/ skrátiť tie výstupky - najmä okolo pinu 3, ale odporúčam všetky. A opatrne zložiť. Prípadne bude zvod v iskrišti pre Focus, tu už je lepšia výmena pätice.
Prípadne odpoj na konektore CN701 napájanie 200V na pine 2. V tom prípade treba ísť po jednotlivých RGB cestách. Najprv odpojiť odpory ku katódam obrazovky atď.
P.S. Pri odpojení 200V Ti síce TV tiež zahlási chybu, ale aspoň zistíš, či napätie 135V padá, alebo už nie.

stasek · #24 Příspěvek od **stasek** » 03 lis 2010, 18:51

Musím ten sokl vypájet? Asi jo co?

Mysteri · #25 Příspěvek od **Mysteri** » 03 lis 2010, 19:01

To sršanie je hneď po zapnutí? Ak áno, najprv vyletuj R709. Ak sršanie prestane, tak to bude asi tá pätica a tú samozrejme musíš pred rozobratím vyletovať :wink:

Ale aj tak, tieto ,,prechoďáky" na Ug2 a Focus by nemali spôsobiť pokles 135V. Skôr to vidím na RGB cestu. Treba skúsiť postupne odpájať...

stasek · #26 Příspěvek od **stasek** » 03 lis 2010, 19:21

Když jsem odpojil ten odpor, tak to zasrší hned po zapnutí cca 2 sek, pak nic a po vypnutí to taky chvilku srší.

Mysteri · #27 Příspěvek od **Mysteri** » 03 lis 2010, 19:30

Nie je to sršanie iba bežné elektrostatické? A keď odpojíš RGB dosku, čiže modul C, je tiež? To sršanie môže ísť ešte z Focusu na pätici.

Burajko · #28 Příspěvek od **Burajko** » 03 lis 2010, 19:45

Moze prerazat aj ostrenie oproti GND.

ssry nejak som to prehliadol...

Mysteri · #29 Příspěvek od **Mysteri** » 03 lis 2010, 20:14

Burajko píše:Moze prerazat aj ostrenie oproti GND.

Však to je TEN FOCUS :twisted:

stasek · #30 Příspěvek od **stasek** » 03 lis 2010, 20:26

To sršení se projeví i při odpojení desky, ale jen po zapnutí, ale rychle skončí. V podstatě to jen zasrší a klid. Kdežto když je deska připojená, tak to zasrší a pak po chvilce začne znovu a to v okamžiku, kdy žačne problikávat dioda signalizující závadu, ale za chvilečku zase skončí. Tak je to fakt možná jen ta statika.
A jak bych měl tedy začít hledat ten problém? Kontrolovat cestu od pinu 2 konektoru CN 701? Co by asi tak mohlo způsobovat tu zátěž zdroje? Zkušenosti v tomto ohledu mi naprosto chybí. Ale tuším, že bych mohl dojít už konečně k cíli.
