Sony KV-29C1D, chassis BE-3D, naskočí a vzápětí vypne

Zpráva

stasek · #1 Příspěvek od **stasek** » 25 říj 2010, 17:05

U televizoru SONY KV-29C1D dojde po zapnutí k náběhu, ale téměř okamžitě se vypne a jak se vypne, tak problikne na spodní straně obrazovky světlý pruh. Pak už jen problikává červená kontrolka dvakrát zasebou, pak chvíli klid a znovu. Dřív ještě chvíli běžela, ale teď už ne. Mám pocit, že je to někde špatný kontakt, protože když ještě běžela, tak jsem ťukl do šasi a okamžitě to vypadlo.
Prohlížel jsem pod lupou spoje na šasi a studenej spoj tam není. Tak kdyby někdo věděl, rád bych ji vnukovi opravil. Tohle problikávání údajně signalizuje určitý typ závady, jenže anglicky neumím a překlad překladačem není na nic. Díky za každý tip.

#2 Příspěvek od **masar** » 29 říj 2010, 17:52

Led signalizuje poruchu č.2, t.j. zareagování obvodů ochran. Těch je v tv několik. Např. ochranu proti nadproudu ze zdroje +B (+135V) tvoří obvod s tranzistory Q605 a Q606. Pokud zareagovala tato ochrana, zůstávají tyto tranzistory otevřené, což lze snadno zkontrolovat. Navíc tranzistor Q805 zablokuje buzení KSŘ. Na lince PROT (pin 9 konektoru desky A) se objeví kladné napětí - hlášení pro procesor.
Dalším ochranným obvodem je obvod s tranzistory Q501,Q502,Q503, který hlídá činnost snímkového rozkladu. Při jeho výpadku se také na lince PROT objeví kladné napětí, které procesor vyhodnotí jako zmíněnou chybu ochrany.
Nejprve tedy ověř, že je na lince PROT skutečně kladné napětí a pak hledej, odkud se tam "bere".
A kontrola studeňáků lupou, byť sebepečlivější, není stoprocentní. :wink:

stasek · #3 Příspěvek od **stasek** » 30 říj 2010, 13:24

Masare, díky moc za reakci, jseš hodnej, ale na to asi nemám. Ty měření a hledání, jak jsi mě popsal bych mohl uskutečnit, ale nemám schema tý desky cos popsal, resp. nemám vůbec žádný schema a nevím, jak by se dalo někde stáhnout. Další věc je, že nevím, co to je KSŘ a linka PROT. No a asi poslední je to, že nevím, jestli se dá na zdroji měřit, (zapnout TV do sítě) když odpojím ty kabely, co překážejí vysunutí úplně z bedny (VN apod).

#4 Příspěvek od **masar** » 30 říj 2010, 17:11

Servisní manuál ke stažení je zde. Když si ho prostuduješ, najdeš odpovědi na svoje otázky. Já ti jen mohu doplnit, že KSŘ je obvyklá zkratka pro Koncový Stupeň Řádkového rozkladu.
Linka PROT je název spoje, vedoucího na pin 2 procesoru, který svou úrovní H (logická 1) informuje procesor o zareagování ochranných (PROTECTION) obvodů.
Víc už ti poradit neumím. :wink:

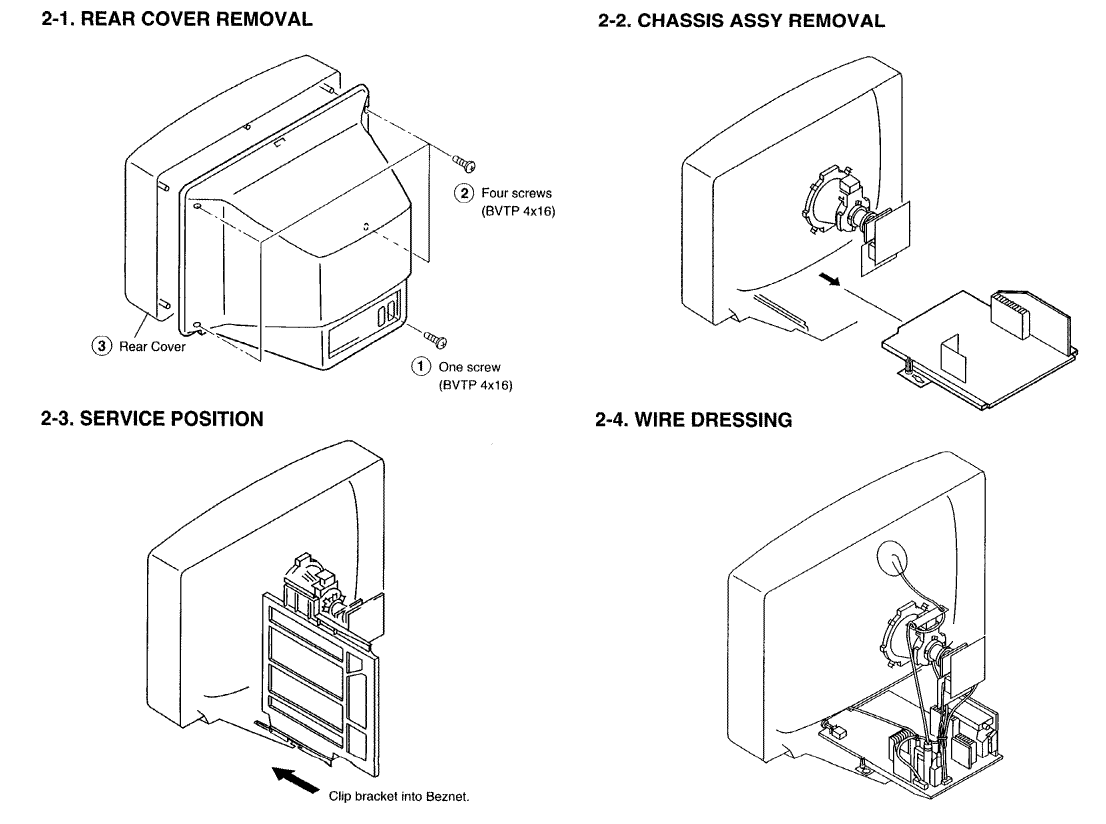

A ještě k té demontáži - všechny kabely musí zůstat zapojeny. Pro servisní polohu (viz obrázek) mají dostatečnou délku. :wink:

stasek · #5 Příspěvek od **stasek** » 30 říj 2010, 19:43

Děkuji mnohokrát, začnu stahovat a studovat. Je to asi nadlouho, ale mám dost času. Snad se bude dařit. Ještě jednou díky a hezký zbytek dne

stasek · #6 Příspěvek od **stasek** » 31 říj 2010, 11:35

Tak bohužel z toho odkazu od tebe mi to nejde stáhnout, přeposlal jsem to vnukovi, on s počítačem umí líp a taky mu to nešlo. Nešlo by použít tohle? To mi stáhnout jde. Je to stejný šasi, ale typ TV neodpovídá.
http://www.uloz.to/6388870/sony-be-3d-et-pdf
A ještě detail, musí mít TV při zkoušení připojen signál? Kdosi mi říkal, že některé TV bez signálu vypínají. Ale to by nejspíš vypnuly do pohotovostní polohy a neindikovaly by závadu.

juca · #7 Příspěvek od **juca** » 31 říj 2010, 14:31

Skusal som to stiahnut , ide to bez problemu.Klikni na to ,,zde,, a potom v lavom hornom rohu sa ti zjavi ,, GetManual ,, tak klikni nan a mas to.

#8 Příspěvek od **masar** » 31 říj 2010, 15:15

stasek píše:Nešlo by použít tohle? To mi stáhnout jde. Je to stejný šasi, ale typ TV neodpovídá.
http://www.uloz.to/6388870/sony-be-3d-et-pdf
A ještě detail, musí mít TV při zkoušení připojen signál? Kdosi mi říkal, že některé TV bez signálu vypínají. Ale to by nejspíš vypnuly do pohotovostní polohy a neindikovaly by závadu.

Ano, můžeš to klidně použít, je to stejné chassis.
Tv musí najet i bez signálu, protože musí dovolit pracovat s OSD. :wink:

stasek · #9 Příspěvek od **stasek** » 31 říj 2010, 15:49

Díky moc, za rady už to stahuju a jdu na to.

stasek · #10 Příspěvek od **stasek** » 01 lis 2010, 20:06

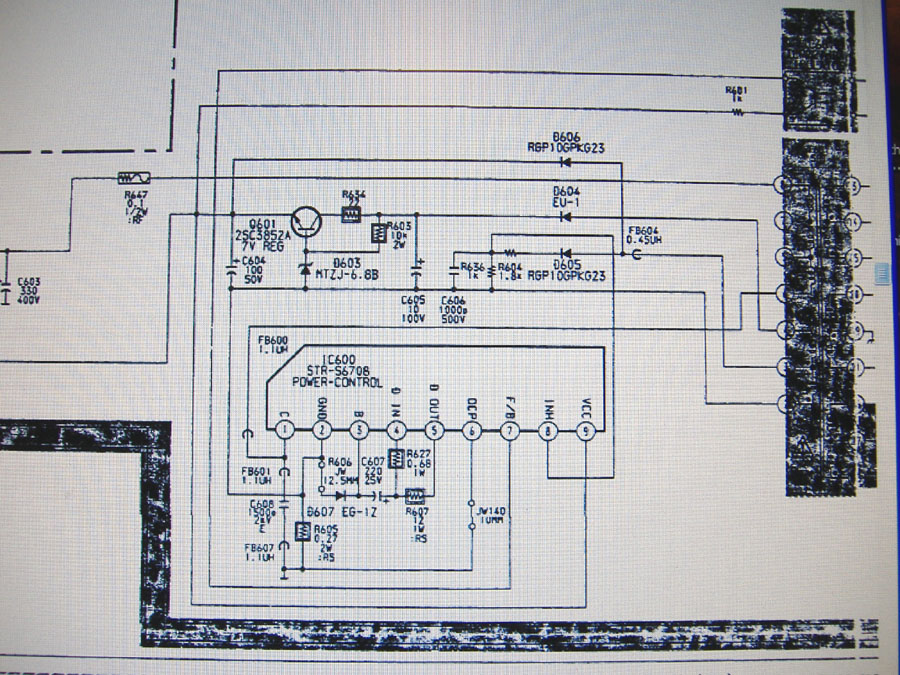

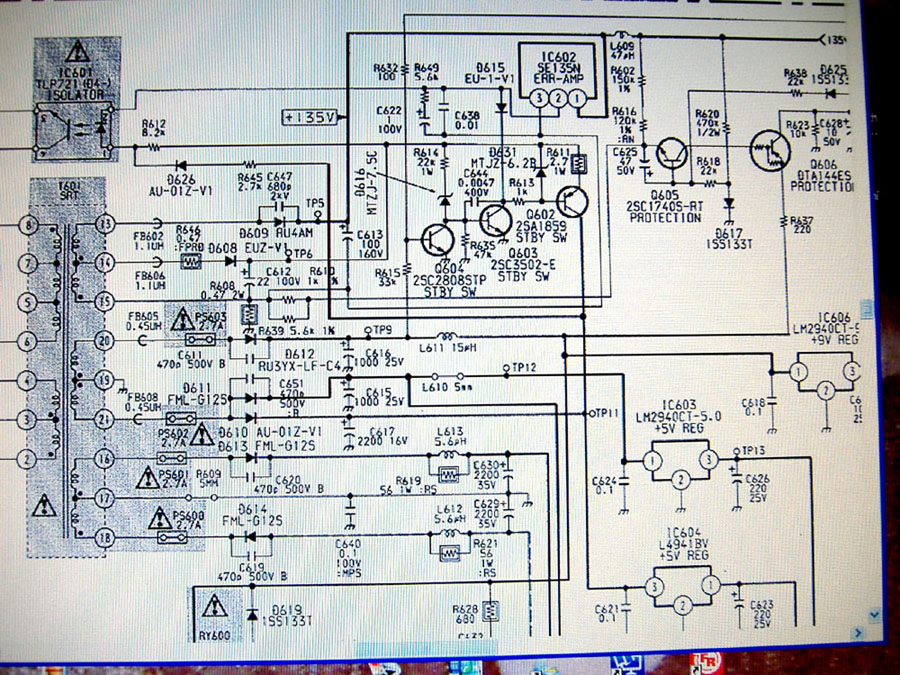

Tak jsem dneska začal měřit a zjistil jsem, že napětí +135V na ellytu C613 není, ale jen 30V. Zkoušel jsem měřit napětí před diodou na střídavým rozsahu, ale skáče to tam od 3 do 5V, takže nevím, jestli se to tím měřákem dá vůbec měřit. Takže bych řekl, že to bude někde ještě před tím trafem, protože na tom by se myslím nic pokazit nemělo.Přiložil jsem výřezy schematu, kdyby někdo mohl být tak laskav a poradit, na co se zaměřit.

#11 Příspěvek od **kokun** » 01 lis 2010, 20:37

A nemáš ten zdroj +B pouze přetížený (z 99% koncem řádku)? Tomu by odpovídalo i to vypínání po náběhu.
Odpojit ŘKS a žárovková klasik-metoda

stasek · #12 Příspěvek od **stasek** » 01 lis 2010, 21:44

Na lince PROT je skutečně kladné napětí, 1,07V Teď bych tedy měl zjistit, odkud se vzalo.

#13 Příspěvek od **kokun** » 01 lis 2010, 22:59

stasek píše:... Další věc je, že nevím, co to je KSŘ a linka PROT. No a asi poslední je to, že nevím, jestli se dá na zdroji měřit, (zapnout TV do sítě) když odpojím ty kabely, co překážejí vysunutí úplně z bedny (VN apod).

kokun píše:A nemáš ten zdroj +B pouze přetížený (z 99% koncem řádku)? Tomu by odpovídalo i to vypínání po náběhu.
Odpojit ŘKS a žárovková klasik-metoda

Uživatel stasek se na mně (v tomto směru) obrátil s dotazem přes SZ. Myslím, že by bylo velmi užitečné (jak pro něj, tak pro jemu podobné - tj. "začátečníky"), aby dal souhlas k jeho citaci (a mé odpovědi) sem do vlákna - nechci to psát samovolně, bez jeho souhlasu (SZ by se mělo "ctít") :wink:

stasek · #14 Příspěvek od **stasek** » 01 lis 2010, 23:49

Jasně, díky za informace formou SZ. Určitě nic proti tomu nemám a bude dobrý, když tvoje odpověď poslouží i druhým, nejen mně. Podstatně jsi mi pomohl v cestě dál. Takže zítra navečer zase pokračuji. Snad to časem vyřeším.

stasek · #15 Příspěvek od **stasek** » 02 lis 2010, 12:15

Tak žárovkovou metodou jsem zjistil, že skutečně problém není ve zdroji, ale v tom KSŘ. Ve vypnutým stavu jsem pořádně zahejbal se všema součástkama kolem VN trafa a po zapnutí telka jela Pak jsem dřevěnou tyčkou zase zkoušel hejbat VN trafem a vypadlo to zase do půvoního stavu. Pokud budu uvažovat svým neopravářským rozumem, tak kdyby byl někde studený spoj, těžko by se projevovalo přetížením zdroje. To znamená, že by někde na trafu, případně kolem něj mohlo docházet k nějakýmu šlusu? Je problém zjistit přesně kde, poněvadž když zamelu s trafem, mele se celý šasi. Kdybych 100%ně věděl, že je to trafo, tak končím. Ale to jaksi nevím. Moje "znalosti" mě bohužel nestačí, abych to sám odhalil. :oops:

takže zase zkusím chvilku na pokračování hejbat.
