(a to je tam podľa mňa použitý slabý MOSFET R=12mOHM, ale asi riešenie poplatné roku 1999, nie je problém zohnať s 3-4mOHM v dobrej cene)

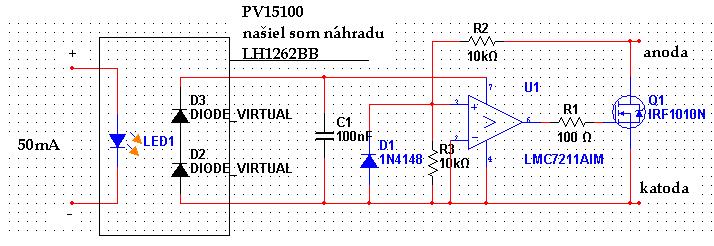

Snáď to mám dobre prekreslené :/
To sa mi páči, keby má niekto novšie zapojenie, prosím podeľte sa(okrem zmeny tranzistoru)
.
edit: toto uz je ale celkom drahe riešenie, ten mosfet driver stoji tak 3 eura, na 3 fáz by to chcelo 3, tie lmc7211 su za euro*6= 6 eur, 6 *3 eura tranzistory = 40 eur. Ale zas schotkyho diody na usmernenie tak veľkých prúdov tiež nebudú zďaleka najlacnejšie. Normálny diódový mostík bude najlacnejší ale zas straty budú už výrazne vyššie
