#16 Příspěvek od **EKKAR** » 04 úno 2012, 19:24

Ano, ona byla funkční = trafo transformuje, bohužel na výstupu dává jen střídavinu... Jako osvětlovací zdroj pro žárovky určitě stačila, pokud jí předchozí majitel občas šlusnul výstupní krokodýlky, nedivím se že ty diody odletěly do věčných lovišť. Zapojení u většiny nabíječek NB je pouze s dvojicí diod = sekundár je dvojitý symetrický. Pokud neseženeš diody jinde, nějaký z řady KY70x (10A) nebo KY71x (20A) bych taky našel a dvojici bych klidně mohl za poštovný postrádat...

Lukar · #17 Příspěvek od **Lukar** » 04 úno 2012, 19:24

jirko další pokec - už se to tady řešilo http://www.ebastlirna.cz/modules.php?na ... ht=#114929

moje-jirky · #18 Příspěvek od **moje-jirky** » 04 úno 2012, 19:29

Díky za odkaz - nedařilo se mi předtím vyhledávačem nic k NB 41 najít, prot jsem založil nové téma.
Moc díky za rady a nabídky. Poptám se ve svém okolí hned v pondělí a případně se ozvu. Ještě jednou moc a moc díky!!! :-)

Lukar · #19 Příspěvek od **Lukar** » 04 úno 2012, 19:40

Pokud nenajdeš zde na EB zkus Google chrome - po zadání typu nebo jiného problému ti krom jiného najede i odkaz zde na EB :wink:

Milan_F · #20 Příspěvek od **Milan_F** » 04 úno 2012, 19:40

Lukar píše:to Atlan mám dojem, že nabíječka potřebuje pouze 2 diody, nebo se špatně dívám?

Však ten můstek bez problémů nahradí dvojcestný usměrňovač. Fungovat bude jen polovina můstku, zbytek se bude flákat.

Lukar · #21 Příspěvek od **Lukar** » 04 úno 2012, 19:50

Fungovat bude jen polovina můstku, zbytek se bude flákat.
To mě bylo také jasné, ale nezapomeň, že majitel je pouze kutil. Takže nejlíp výměna kus za kus :wink:

#22 Příspěvek od **PavelFF** » 04 úno 2012, 19:57

Kdybys napsal, odkud jsi, třeba by ti někdo nablízku mohl diody věnovat. Mám jich doma plný šuplík.

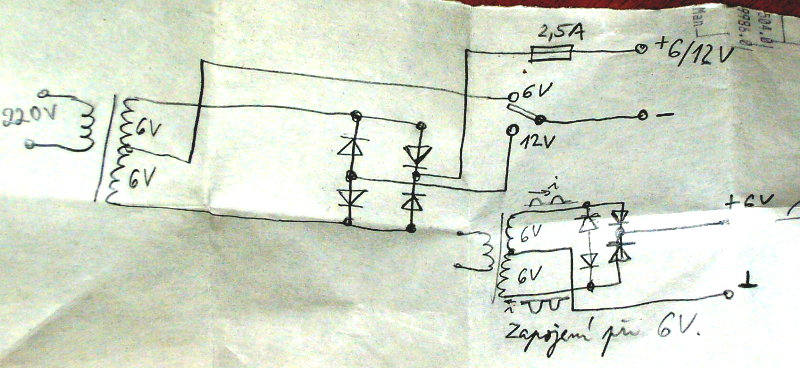

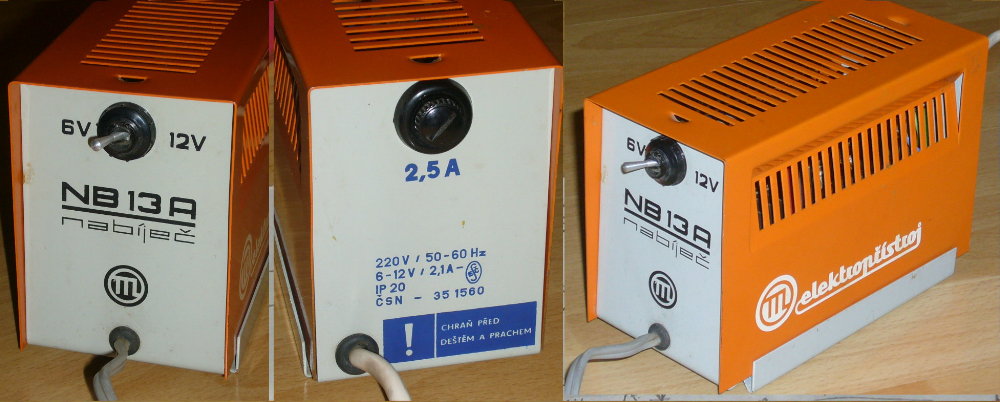

Pro zajímavost -dostala se mi do ruky nabíječka NB13A stejného výrobce, což byl starší model ještě se selénovými usměrňovači. Schéma jsem si obkreslil a je tam vtipně řešené přepínání (já bych na to asi nepřišel) mezi 6V a 12V. Jsou tam ale použity 4 diody, zatímco v NB41 jsou údajně jen dvě.

Nesedí mi naměřené hodnoty odporů 27 Ohmů. To není možné. Ani na to nevypadají podle obnaženého vinutí.

Taky mi není jasné, kdyby byly diody šluslé, jak by mohl být výstup schopen dávat střídavé napětí. Přece by se muselo zkratovat trafo.

Kdybys na rajče dodal několik fotek nabíječky z více stran, dalo by se schéma obkreslit.

EDIT: Odpory skutečně jsou 27 Ohmů - podle fotky. Nechápu.

fifiju · #23 Příspěvek od **fifiju** » 04 úno 2012, 20:10

tak přesně tu NB13A sem kdysi opravoval,a musel sem si to namalovat,abych pochopil jek to vlastně funguje

moje-jirky · #24 Příspěvek od **moje-jirky** » 04 úno 2012, 20:21

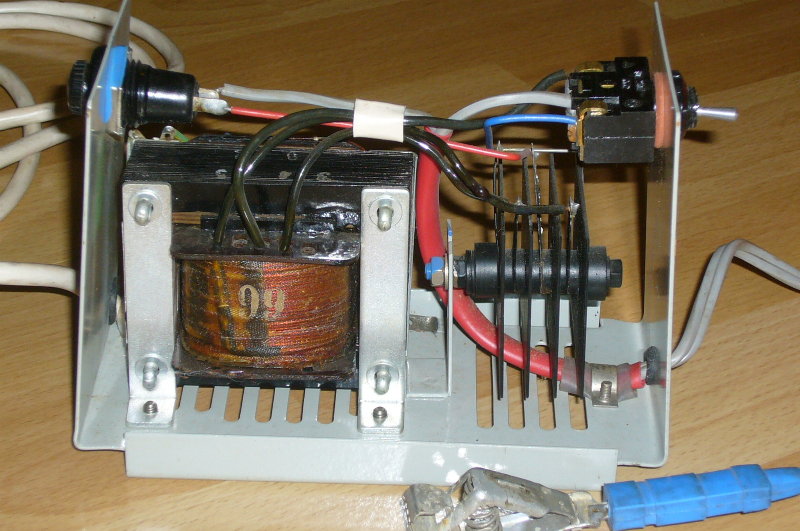

Tak jsem nafotil více fotek http://aloissvinuty.rajce.idnes.cz/nastenka

27 Ohmu mi skutečně ukázal měřák. Jsou tam dvě ty KY710. A kdyby byl tedy v mém okolí nějaký dobrák, který by měl diody, tak jsem z hlavního městečka Prahy :-)

#25 Příspěvek od **EKKAR** » 04 úno 2012, 20:42

Diody nemůžeš měřit ohmmetrem - jejich funkčnost zjistíš třeba připojením přes LEDku a omezovací odpor na vinutí zvonkového trafa nebo jiného zdroje malého střídavého napětí.

moje-jirky · #26 Příspěvek od **moje-jirky** » 04 úno 2012, 20:56

Aha, tak to se omlouvám. Ani multimetrem http://www.google.cz/imgres?q=kopp+mult ... 9,r:3,s:25
na symbol diody? Ale podle toho testu se žárovkami by to měly být ty diody, že?

Lukar · #27 Příspěvek od **Lukar** » 04 úno 2012, 21:10

Zkus odpojit a demontovat diody pak je změřit. Měřák na symbol diody. Předtím si poznač odpojované dráty.

#28 Příspěvek od **EKKAR** » 04 úno 2012, 21:30

No, já bych už toho radši nechal a dal to opravit někomu, kdo umí s tím měřákem zacházet kapánek líp... jo, s velikou pravděpodobností to budou prošvihnuté = zkratované diody, ale na Tvém místě bych nepátral po tom co je tam dál jak zapojeno. Vyměnil bych diody za stejné nebo aspoň nějaké podobné a modlil bych se aby to pomohlo.

moje-jirky · #29 Příspěvek od **moje-jirky** » 04 úno 2012, 21:56

tak jsem to právě odpájel - ty diody. Měřím je na symbol diody:
na jedné je 463 a na druhé 461...

Andrea · #30 Příspěvek od **Andrea** » 04 úno 2012, 22:06

A obráceně to ukazuje co?
