FM vysielač s dosahom 1500m

Zpráva

frantajetel11

Hej, ale s tou hodnotou bys musel trochu laborovat. Kdežto ten trimr tvoří zároveň dělič, kterym si nastavíš "citlivost", protože walkman má určo silnější výstup, než samotnej mikrofon...

d11 · #17 Příspěvek od **d11** » 21 kvě 2012, 23:43

No ok, skusim to zajtra dat do provozu, snad to vyjde. Veľmi diki za pomoc.

Philip_Fry · #18 Příspěvek od **Philip_Fry** » 22 kvě 2012, 01:07

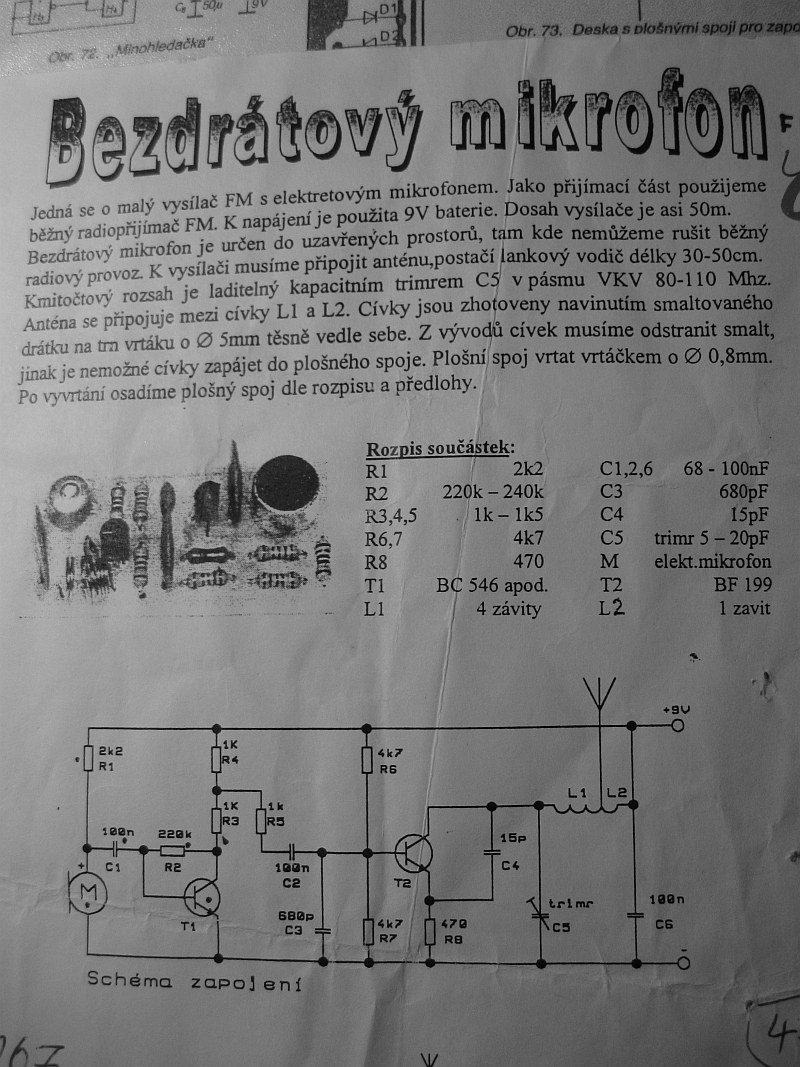

Heh, tak přesně tenhle "bezdrátový mikrofon" jsem postavil v několika exemplářích cca před dvaceti lety s tím rozdílem, že tranzistor tam byl nějaký z řady KC50x a cívka byla 5 závitů z Cu drátu snad o průřezu 1.5mm2 bez odbočky, hodnoty pasivních součástek si už nepamatuji. Celé to bylo zbastlené na zkušební čtverečkované DPS. Po dobrém naladění a při kvalitní modulaci to dalo na volném prostranství hodně přes kilometr a bylo to kupodivu i slušně frekvenčně stabilní od nějakých 6V napájení. Dokonce jsme s tím provozovali pirátské rádio na internátu

BOBOBO · #19 Příspěvek od **BOBOBO** » 22 kvě 2012, 06:07

Také jsem to bastlil a dal na dolní konec předrevolučního pásma , byla to náhrada tenkrát šíleně drahé chůvičky , přijímal OKEAN . Problém je v tom , že když mu to z jakýchkoliv příčin ujede , tak nechytí nic , nebo i zrcadlo . V případě , že nebudeš mít štěstí , bude dobré obrátit se na kamaráda s GDO .

Otkundes · #20 Příspěvek od **Otkundes** » 22 kvě 2012, 07:40

Pro Hydrawerk:
Právě stavebnice Voltík II mě inspirovala. Vyzkoušel jsem použití piezzoměniče ze svých šuplíkových zásob. Zvuk byl sice poněkud slabší a ostřejší, ale fungovalo to. Pokud by pán chtěl použít nízkoohmová sluchátka, stačilo by snad jen jejich impedanční přizpůsobení, např. jednoduchým emitorovým sledovačem. Toto jsem ale nezkoušel. Při stavbě krystalky by se však nemělo zapomenout na pravidlo našich dědů, z dřevních dob radiotechniky: „Dobrá venkovní anténa a kvalitní uzemnění, nahradí v rádiu jeden zesilovací stupeň“. K tomu jen dodávám: anténa nešumí.

pavel16 · #21 Příspěvek od **pavel16** » 22 kvě 2012, 09:29

Tohle jednoduché zapojení existuje v zapojení s varikapem-má lepší stabilitu.Na vojně,když nás mazáci moc buzerovali,tak jsme jim tím mazali stanice na rádiu

CZJKP1 · #22 Příspěvek od **CZJKP1** » 22 kvě 2012, 17:27

Ale EKKARku co bys chtěl jednoduššího než toto zapojení, taky mě nebavily nikdy žádné blikače, ale zařízení, se kterým de získat dobrodružství.. Nebo například řinčení oken pomocí silného zesíku atp, ale tím nemyslím A2030

---!!!!

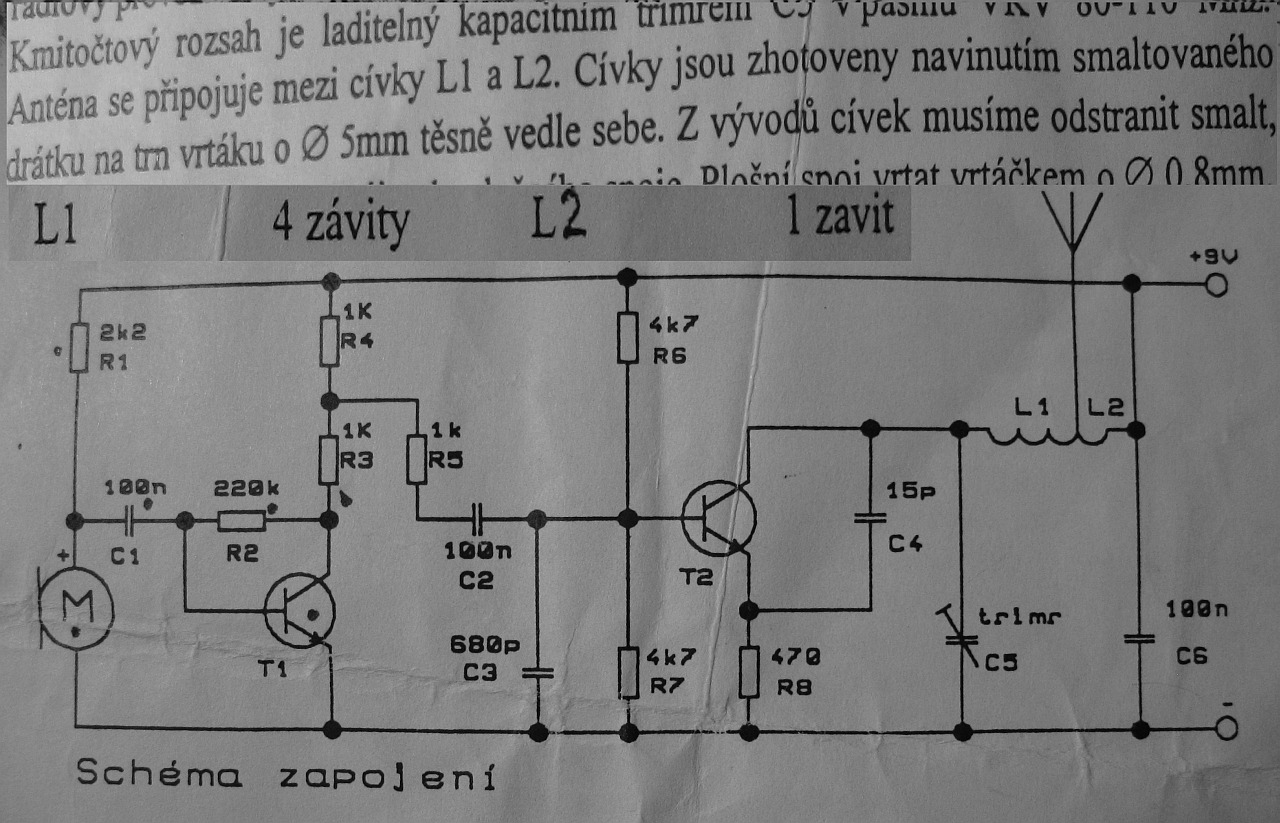

Jo, tak toto zapojení sem dělal z nudy, takže hned musím EKKARA potěšit (protože ví o mém věku dost)! A funguje dobře! Ale na moje nároky nic moc, a hlavně nemam FM rád..Osadil jsem to přesně jak je na DPS, nějákej ten dosah to má, ale záleží moc, hodně na nasměrování tý anténky.. Většinou tak 40-50cm lanko, a stačilo když je natažená vodorovně a tak 10 cm navrcholu ohnutá do 45 stupnů, jde to zcela jistě vyzkoušet, a něják ze špejlí udělat! Pokud to chceš napájet např z discmana tak se tam nedává ten odpor co napájí elektret.. Takto zesazený vysílač by měl vysílat na cca 105Mhz myslím, nebo okolo této frekvence, pokud to naladíš jinde na pásmu tak je to jen jakýsi zrcadlový odraz, a nejsilnějš by to mělo být okolo 105Mhz... Kdyby jsi chtěl změnit frekvenci, dělá se to pomocí keramického kondíku ve výstupní části a dá se nahradit snad i proměnným kondíkem.. Součástky dávej jaké jsou tam uvedené!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Pokud chceš aby to alespon trochu fungovalo a nebylo to slepenec..

Jinak nezapomen vyhodit ten odpor co napájjí ten mikrofon.. Já připojoval MP3 přehrávač, a odpor jsem tam nedával, protože si mohu nastavit hlasitost na té MP3

Jirka

CZJKP1 · #23 Příspěvek od **CZJKP1** » 22 kvě 2012, 17:37

pavel16 píše:Tohle jednoduché zapojení existuje v zapojení s varikapem-má lepší stabilitu.Na vojně,když nás mazáci moc buzerovali,tak jsme jim tím mazali stanice na rádiu

Nemáš to schéma s tím varikapem, taky sem ho hledal už kdysi a nemohu najít!!

#24 Příspěvek od **ok1hga** » 22 kvě 2012, 18:58

CZJKP1 píše:Nemáš to schéma s tím varikapem, taky sem ho hledal už kdysi a nemohu najít!!

protože Jirko blbě hledáš !!!!
podívej se sem a hned pátý odkaz je "Miniaturní FM vysílač s 1 tranzistorem laděný napětím" od DANYKa !

CZJKP1 · #25 Příspěvek od **CZJKP1** » 22 kvě 2012, 19:02

Jo díky OK1HGA, to je on, ten od danyka, a já kde jsem to už viděl... to je ono!!!!! Přesně!!!!! Stejejně, m ty DPS Danyka jednou dostanou do hrobu

Hydrawerk · #26 Příspěvek od **Hydrawerk** » 22 kvě 2012, 19:10

Doporučuji raději dvoutranzistorovou fm štěnici. Jedna taková mi celkem dobře fungovala, mj. i proto, že to je původně stavebnice.
EDIT: Na počátku tohoto vlákna jsem přidal náhradu 2kohm sluchátek.

jura80 · #27 Příspěvek od **jura80** » 23 kvě 2012, 03:35

U těch nízkoimpedančních sluchátek by taky mohl pomoct nějaký audio transformátorek, třeba z rozhlasů po drátě, nebo výstupáček a podobně- navázaný samo přes kondík a zapojený tak, aby zpracovával nf, ne vf... To mě jen tak napadlo.

d11 · #28 Příspěvek od **d11** » 23 kvě 2012, 17:53

A keď mám otočný kondenzátor, tak ho mám zapojiť ako? Sú tam tri vývody, čili ten stredný s jednym bočným, alebo?

Hydrawerk · #29 Příspěvek od **Hydrawerk** » 23 kvě 2012, 18:11

Dva vývody jsou zpravidla uvnitř propojené. http://www.ges.cz/sheets/t/trim10.pdf

d11 · #30 Příspěvek od **d11** » 23 kvě 2012, 21:55

čiže stačí, ak do obvodu zapojím len ten stredový s jedným bočným
