FM vysielač s dosahom 1500m

Zpráva

d11 · #1 Příspěvek od **d11** » 21 kvě 2012, 20:17

Dobrý deň, práve konštruujem toto zapojenie: http://pandatron.cz/?241&fm_vysilac_s_dosahem_1500m

A natožto som v elektrotechnike úplný začiatočník a veľa zatiaľ z nej neviem, tak by som na toto mal pár otázok.

Čo robí ten kondenzátor na napájaní (v schéme nie je ale na DPS áno)? A čo sa stane, ak som namiesto hodnoty ktorú autor dal na 1 nF dal 100 nF?

Dalej, tento vysielač nedokážem naladiť. Mám aj jeden kondik iný namiesto 12 pF mám 22 pF (ale myslim si že to je malá výchylka, takže to asi na zapojenie nebude mať vplyv). Anténu mám 1m viacžilový kábel namiesto jednožilového, vadí to?

A ešte, ked chcem zapojiť miesto mikraku jack 3,5 na nejaké zariadenie (mobil, PC) tak musím nutne (kvoli šumu) odstrániť ten odpor 4k7 , alebo aj po jeho nechaní bude zariadenie fungovať?

Ja viem asi si myslíte že som dutý jak poleno keď sa vás na to pýtam, ale som len začiatočník a som úplne neskúsený, tak vopred dakujem za pochopenie a rady.

#2 Příspěvek od **EKKAR** » 21 kvě 2012, 20:36

Především - jako ZAČÁTEČNÍK, neboli GREENHORN JAK SFIŇA bys měl konstruovat blikače s NE555 a nf zesilovače s TDA2030, ne zařízení, který podléhá licencovanýmu provozu v uzavřeným rozhlasovým pásmu...

piitr · #3 Příspěvek od **piitr** » 21 kvě 2012, 20:37

12pF místo 22pF je naopak dost velký rozdíl.
Tenhle kondenzátor určuje frekvenci vysílání.
Tímhle jsi zmenšil frekvenci asi 1,35-krát, což bych řekl, je spolehlivě mimo rozsah FM.

Kondenzátor na napájení je "čím větší, tím lepší", tam ta změna nevadí.

TAKJAN · #4 Příspěvek od **TAKJAN** » 21 kvě 2012, 21:01

Co koupit na hotový (90,-Kč či kolik jsem do toho na zkoušku vrazil). A ten dosah je v ideálních podmínkách.

d11 · #5 Příspěvek od **d11** » 21 kvě 2012, 21:03

EKKAR: no lebo ja už som sa tých blikátok nastaval až až, a už ma to nebaví, som chcel skúsiť len niečo nové, ako napr. vysielač, štenicu. Jediné, čo by som ako začiatočník mohol postaviť ma napadá krystalka, to by som aj chcel, len neviem ako nahradiť staré vysokohmové slúchadlá. Mohol by som namiesto nich použiť malé sluchátka do ucha, alebo?

Hydrawerk · #6 Příspěvek od **Hydrawerk** » 21 kvě 2012, 21:13

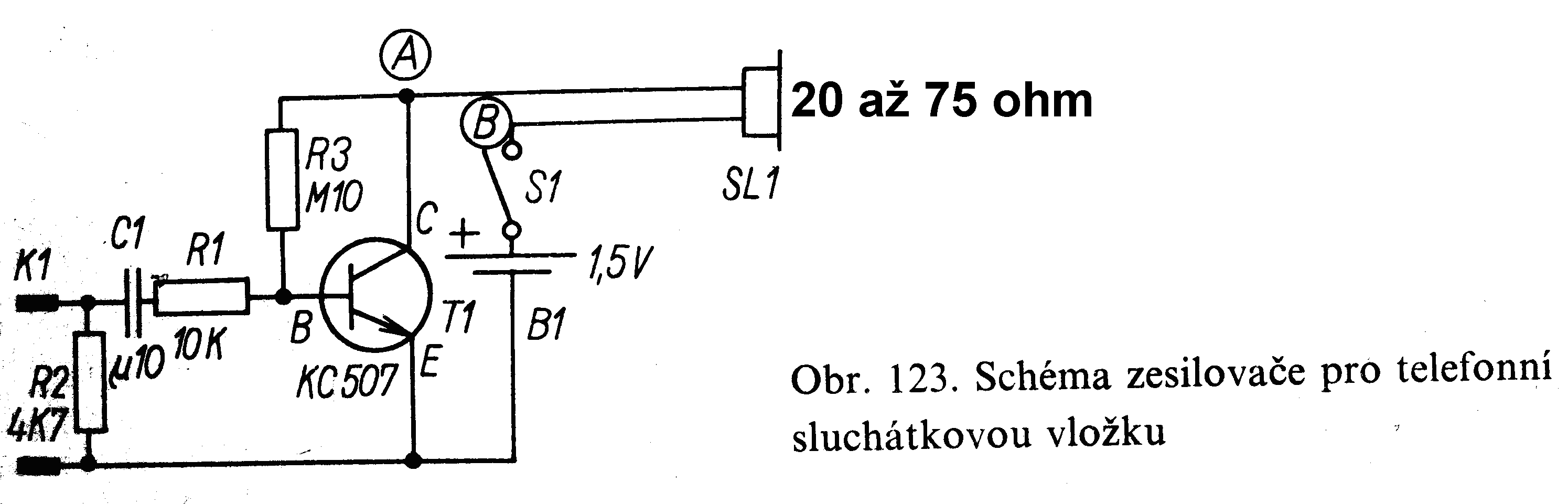

Jednoduché AM přijímače se řešily zde a doporučuji tohle. 2000 ohmová sluchátka lze nejspíš nahradit vhodným zesilovačem třeba s LM386. Co najde google. Náhradou 2k ohm sluchátek se zabýval i Pavel Šrait ve své knize. Zde je celý článek.

Honza_dy · #7 Příspěvek od **Honza_dy** » 21 kvě 2012, 21:27

EKKAR: Proč ho hned prcáš? Náhodou si vzpomínám, že FM vysílač byla moje úplně první konstrukce, kterou jsem postavil jen tak z nudy. Jaké však bylo moje překvapení, když ten bastl poskládaný ze součástek ze staré televize fungoval na první zapojení.

d11: koukni třeba sem nebo sem jsou tam lépe popsané funkce zapojení.

Otkundes · #8 Příspěvek od **Otkundes** » 21 kvě 2012, 21:27

Pokud Vám chybí ke stavbě krystalky jen ta vysokoohmová sluchátka, ještě můžete využít piezzoměnič - třeba ze starých digitálních hodinek. S možností využití jakéhokoliv nf zesilovače mě předběhl "Hydrawerk". Nízkoohmová sluchátka samozřejmě použít můžete, ale jen za předpokladu silného signálu blízkého vysílače, dobré drátové antény a uzemnění. Jestli přeci jen chcete raději ta sluchátka, navštivte bazary a aukční portály. Jistě si vyberete. Smělě do toho, ať se Vám krystalka podaří!

Crifodo · #9 Příspěvek od **Crifodo** » 21 kvě 2012, 21:29

1.5 km je nesmysl a zbožné přání. Tak desetina je reálná. Vzhledem k tomu, co v tom pásmu dvacet let blijou držitelé tzv. licencí, se už na kalení vody dneska dívám jinak a zdaleka mi nepraskají žilky jako ekkarovi.

Hydrawerk · #10 Příspěvek od **Hydrawerk** » 21 kvě 2012, 22:20

Otkundes píše:Pokud Vám chybí ke stavbě krystalky jen ta vysokoohmová sluchátka, ještě můžete využít piezzoměnič

Hmm, nevím nevím, podle mě piezoměnič bude již tak zkreslený zvuk (řeč) přenášet dosti bídně. I když je pravda, že je použitý ve stavebnici Voltík II. v krystalce.

#11 Příspěvek od **Michal22** » 21 kvě 2012, 22:23

Podobné vysílače jsem kdysi stavěl v trochu větší sérii, s jednou malou úpravou- místo plošné cívky jsem vyvrtal otvor 5mm, vsadil tam kousek kostřičky z nějaké MF cívky (spolu s feritovým jádrem) a navinul jsem to 5+2 závity 0,3 mm lakovaného drátu (snad si to ještě pamatuju dobře). Po této úpravě a jemném ladění pomocí plastového šroubováku, se mi podařilo docílit dosahu asi 200m (anténa cca 70 cm drátu).

d11 · #12 Příspěvek od **d11** » 21 kvě 2012, 23:02

A prosim vysvetlili by ste mi ako to myslel s tím "Mikrofon není moc citlivý, tak jsem odpojil rezistor který mikrofon napájí ( 4k7 ) a na vstup jsem proti zemi připojil trimr 10k. Na vstup trimru jsem připojil volkmen"

Takto nejako?

#13 Příspěvek od **Michal22** » 21 kvě 2012, 23:13

Pravděpodobně tam mělo být "na výstup trimru...".

frantajetel11

Podle toho tvýho zapojení můžeš spálit trimr i externé zariadenie...
Takhle:

d11 · #15 Příspěvek od **d11** » 21 kvě 2012, 23:28

Aha, čiže keby som to chcel zapojiť ako stály rezistor tak by to vypadalo takto:
