a pro jistotu nakresli, jak to vlastně je - jsou-li dvě vinutí, jak je to usměrněno /počet diod - vidím tam 4 - jak jsou na ta dvě vinutí zapojeny, spoje jsi nedal/...
MIDI switcher, předělání ze 110V na 230V/3W, trafo na DPS
Moderátor: Moderátoři
Pokud je tam jen stabilizace na 5V, tak 9V trafo bude stačit.
Ten tří/dvou vodičový přívod nedokážu posoudit. Ale původní byl (z nějakého důvodu) třívodičový, takže....
Ten tří/dvou vodičový přívod nedokážu posoudit. Ale původní byl (z nějakého důvodu) třívodičový, takže....
Člověk se celý život učí jenom proto, aby ve stáří všechno zapomněl.
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
-
dayslypper
- Příspěvky: 337
- Registrován: 28 dub 2006, 00:00
Takže to mám chápat, jakože určitě nechat kostru?
jarda:
Vyfotil jsem to ze spoda (foto v prvním příspěvku), pod nápisem SOLDER je sekundár.
Prostřední dva kontakty jsou spojené cestou na plošňáku.
Diody tam taky vidím 4.
jarda:
Vyfotil jsem to ze spoda (foto v prvním příspěvku), pod nápisem SOLDER je sekundár.
Prostřední dva kontakty jsou spojené cestou na plošňáku.
Diody tam taky vidím 4.
Naposledy upravil(a) dayslypper dne 21 pro 2015, 16:38, celkem upraveno 1 x.
Vidím správně, že mezi primárem a sekundárem je nápis v mědi?
Když už to předěláváš, ten stabilizátor by potřeboval větší chladič. Srážet na lineárním stabilizátoru většinu napětí je pěkná prasečina.
Když už to předěláváš, ten stabilizátor by potřeboval větší chladič. Srážet na lineárním stabilizátoru většinu napětí je pěkná prasečina.
Sháním hasičák s CO2 "sněhový", raději funkční.
(Nemusí mít platnou revizi.)
(Celkově budu raději, když se to obejde bez papírů.)
(Nemusí mít platnou revizi.)
(Celkově budu raději, když se to obejde bez papírů.)
Je to zjevně v sérii a s můstkem, takže http://www.ges.cz/cz/ei30-18-5-109-GES0 ... listType=1
Zemění je asi i cestou připojeného MIDI zařízení, takže bych použil dvojlinku k trafu, vyhne se tak případnému brumu z dvojího zemění.

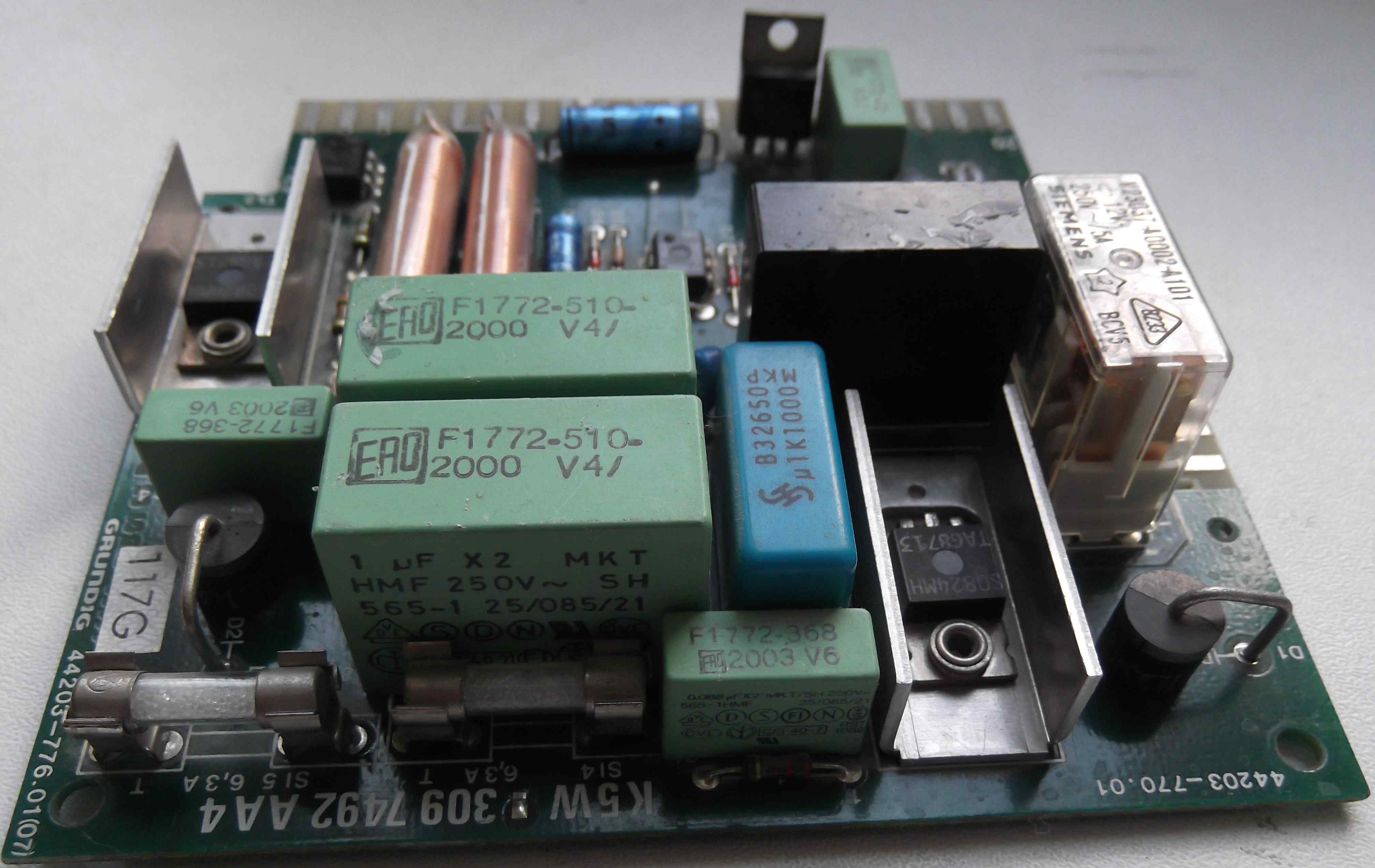

A toho sériového kondenzátoru bych se nebál, a ani puristé na obranu jazyka nezaváží, přišedše a buzerujíc překlepy a ignorujíc podstatu odborného problému. Takže přikládám sériově vyráběné zařízení:
Zemění je asi i cestou připojeného MIDI zařízení, takže bych použil dvojlinku k trafu, vyhne se tak případnému brumu z dvojího zemění.
A toho sériového kondenzátoru bych se nebál, a ani puristé na obranu jazyka nezaváží, přišedše a buzerujíc překlepy a ignorujíc podstatu odborného problému. Takže přikládám sériově vyráběné zařízení:
- Přílohy
-
s C na 230.JPG- (271.44 KiB) Staženo 60 x
-
dayslypper
- Příspěvky: 337
- Registrován: 28 dub 2006, 00:00
Plánování výroby je i o zajištění dodávek, a pokud selže dodavatel, tak nastoupí náhraní, což se asi stalo, a počítali s tím i na plošném spoji. A kondenzátor v serii bych nepodceňoval apriori, je to bezpečné, funkční a levnější, a může tím ještě i snížit výstup trafa na přijatelnější hodnotu - třeba i 7V... /snížení spotřeby, teploty v zařízení, menší pracnost a možnost návratu na síť 110 V - akademicky/. Osobní antipatie k takovému řešení je z odborného technického hlediska irelevantní.
Víš co, tak mu ten kondík spočítej a nezapomeň brát ohled na možnou rezonanci a nabíjecí proud kondíku ve špičce napětí při zapnutí.
A nezapomeň mu k tomu dát certifikát s dovětkem, že až se to posere, tak dayslypperovi uhradíš veškerou škodu.
dayslyppere, prosím tě, vyser se na ten kondík a vyměň to trafo.
Omlouvám se za ten slovník, ale už jsem to nevydržel.
Člověk se celý život učí jenom proto, aby ve stáří všechno zapomněl.
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
„Když už člověk jednou je, tak má koukat aby byl. A když kouká, aby byl, a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ J. Werich
?
Zkušenosti, odbornost, vědomostl a respekt k celosvětové praxi. A výpočet je triviální, stačí na to základ od Ohma. A trpělivost je potřebná všude.
Edit mbw:
Stát se může cokoliv komukoliv kdykoliv, konstruktér dá 100 procent nahoru a X2, takže alespoň 400 V AC. A před živelnou pohromou neobstojí nic, spláchne i pojišťovnu a i jejího následného zajišťovatele, ne?
Zkušenosti, odbornost, vědomostl a respekt k celosvětové praxi. A výpočet je triviální, stačí na to základ od Ohma. A trpělivost je potřebná všude.
Edit mbw:
Stát se může cokoliv komukoliv kdykoliv, konstruktér dá 100 procent nahoru a X2, takže alespoň 400 V AC. A před živelnou pohromou neobstojí nic, spláchne i pojišťovnu a i jejího následného zajišťovatele, ne?
jarda píše:...stačí na to základ od Ohma.
Základ nestačí. Jedná se o zatížený impedanční napěťový dělič, který má v podélné větvi kapacitní reaktanci a v příčné větvi impedanci indukčního charakteru, přičemž reálnou (odporovou) složku této impedance nelze dost dobře jednoduše určit.
Výpočet předřadného kondenzátoru ve zdrojích bez transformátoru, kde se předpokládá odporová zátěž je samozřejmě podstatně jednodušší, ale i tak je potřeba počítat s tím, že proud tekoucí kondenzátorem se před napětím na něm předbíhá v ideálnám případě o 90°.
