Pokazený zdroj Fortron Epsilon 80plus

[d11]

no, tak som to skúsil. Žiarovka vôbec nesvietila na žiadnej vetvi, okrem jednej, a to 5V_SB. Keď som to k nej pripojil, tak sa rozsvietila a ventilátor sa začal točiť, no po piatich sekundách zase zastal (ale žiarovka svietila). Nameral som na 5V_SB stálych 5.11 V; na 12V som nameral 4.14V ktoré klesali až ku 0V - potom zas rýchlo stúplo na 4V a zas klesalo a furt sa to opakovalo. Na 5V som nameral 1.4V.

A potom som meral všetko to odznova ale s tým, že žiarovku som nechal na 5V_SB. Všetky napätia boli správne. A všimol som si, že ventilátor sa vždy točil vtedy, keď som ja niečo meral (čiže keď bola zapatá autožiarovka a ked som meral nejakú vetvu).

[Standa99]

Je vidět, že těch 12V pulsuje, to by mohla být ta má popsaná klasika. Já jsem měl žárovku pouze na 12V a ty chodily od 6-10V (žárovka pohasínala). V tvém případě to bude akorát v trochu jiném stavu.
Zkus vyměnit ten kondík a uvidíš.

[d11]

Habesan: chodím na gymnázium.

Edit: No super, niečo v zdroji vybuchlo. Testoval som ho aj s dvoma žiarovkami (jedna na 5V_SB a druhá na 12V) a potom som tú druhú prehodil zas na 3.3V. Ked som to skúšal, zdroj sa záhadne vypol. Začalo z neho dymieť. Chcel som sa pozreť, že čo to dymí, no zrazu BUCH, zaiskrilo to, a vyhodilo poistky. V zdroji nič nevypadá, že by vybuchlo (žiadne čierne škvrny) až na posledný chladič (je spojený s kostrou, a na tom mieste na kostre sú trochu čierne obrysy toho chladiča).

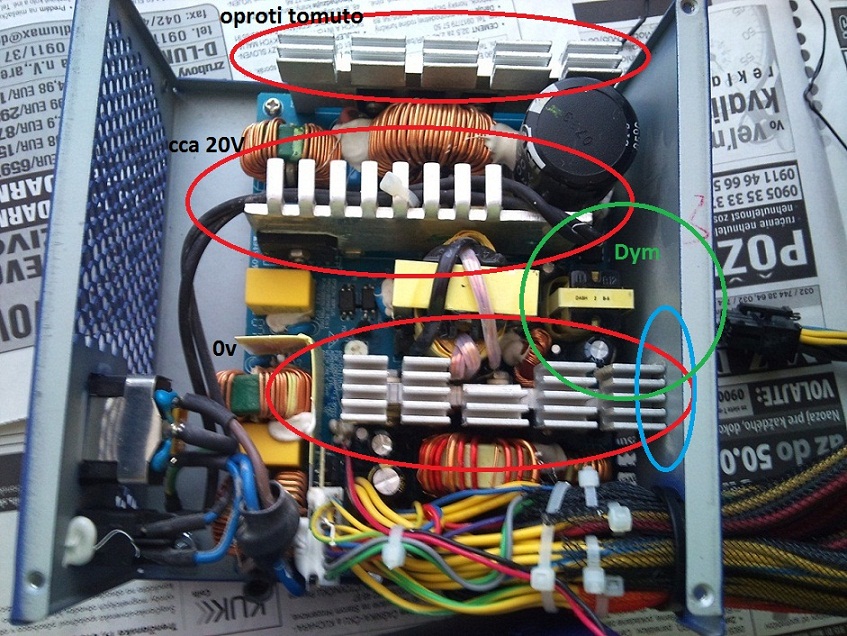

Najväčší smrad išiel zo zelenej časti. Modrá časť je ten posledný chladič spojený s kostrou.

Potom som skúsil len tak zmerať potenciáli oproti tomu prvému chladiču, prostredný mal okolo 20V, ale posledný mal 0V (ked som ich meral predtým tak obidva mali oproti tomu prvému potenciál okolo 100V)


Zajtra to skúsim teda rozobrať a urobím fotky.

[Habesan]

Tak za 1) je kravina měřit cokoliv proti chladiči Aktivního PFC (to je ten první, proti kterému jsi měřil, jak píšeš).
Jestli je v primární části zdroje bod proti němuž má smysl něco měřit, tak je to minusový pól zásobního elektrolytického kondenzátoru. Proto jsem ti radil, ať si nejdřív zkusíš překreslit to schéma.
Proti kostře (plechový kryt, černé výstupní vodiče) má smysl měřit pouze hodnoty sekundární části toho zdroje (to je ta s malými bezpečnými napětími). Ano, ten chladič sekundární strany má být při normálním provozu spojen s kostrou. Měl jsi ho přišroubovaný, když jsi ten zdroj zkoušel???

Za 2) dodnes existuje názor (s ním nesouhlasím), že nejlepší příprava na VŠ je gymnázium. Pokud tě nepřejde chuť studovat elektroniku, soustřeď se z vašeho učiva především na Fyziku, Matematiku a Angličtinu.
Sežeň si DVD se všemi ročníky časopisu Amatérské Rádio/Praktická Elektronika a pročti si je.

3) Tenhle zdroj je pro začátečníka opravdu velké sousto. Pokud nepomůže výměna toho kondíku, odlož opravu na lepší časy.

[Andrea]

Ten sekundární chladič nemusí být vždy ukostřený, někdy jsou na něm katody jedné usměrňovací dvojdiody. Tomu by i odpovídal ten očouzený plech, v místě dotyku s chladičem. Možná má proseknutou izolaci mezi chladičem a některou tou usměrňovací diodou.

[Habesan]

Tohle je FPS (Fortron).

[Andrea]

A to znamená?

[rnbw]

FSP mavaju ten chladic uzemneny.

[d11]

No tak teda to idem rozobrať. Už som pájkoval tie 230V káble, ale s 360 ani 400 stupňami to nejde. Môžem tam dať viac? (nechcem zas urobiť nejakú 🤐, tak sa radšej pýtam, lebo sú tam dva kondenzátory, ktoré spájajú fázu, nulák a uzemnenie)

[rnbw]

Pridaj tam cerstvy cin.

[d11]

Aha, takže cín sa roztopí, ale konce káblov sú v tom zamotané, čiže sa to nedá vytiahnuť. Čo s tým, odstrihnúť?

[rnbw]

Preto som pisal, nech to robis na druhom konci - na plosaku.

[loop12]

Minule som našiel ATX PC zdroj , boli zjavne chybné elity na sekundarnej strane, elity som vymenil, a zdroj nie a nie nabehnut ,meriam esr vsetko OK a nakonie srata kapacity na kondenzátoroch 330uf/200V. po vymene tychto kondikov zdroj zase slape ako hodinky.

[Habesan]

Podle hodnoty to vypadá na zásobní elyty, tím ale mateš, protože d11 tam má jen jeden zásobní elyt.
(Tím nevylučuju možnost, že by mohl být vadný.)

[rnbw]

To sa da velmi jednoducho zistit - staci sledovat, ako dlho drzi napatie 5VSB po odpojeni zdroja od 230V.
