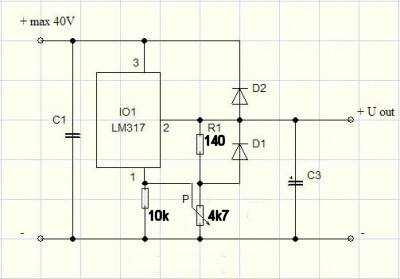

Regulátor napětí 1,25-37V

[Andrea]

Lineární potenciometr nastavuje výstupní napětí lineárně, protože přes něj teče konstatní proud daný Uref/R1.

[Bernard]

Na tom schématu v linku je na R1 napětí Uout-Uref. Ona by se pozice R1 a P dala prohodit, ale při nespolehlivém kontaktu běžce by asi napětí vystřelovalo do maxima, takhle podá na minimum.

[tomasjedno]

Tých 45V nie je zlé ak požaduješ 30V na výstupe...

A kolikpak asi bude voltíků na tom stabilizátoru, když bude na výstupu 1,25 V? (Nebo než se po zapnutí nabijí i kondy C2, C3?)

[Andrea]

Na tom schématu v linku je na R1 napětí Uout-Uref. Ona by se pozice R1 a P dala prohodit, ale při nespolehlivém kontaktu běžce by asi napětí vystřelovalo do maxima, takhle podá na minimum.

To si s něčím pleteš, Uref je mezi piny 1 a 2, tj. na R1.

[tomasjedno]

Na tom schématu v linku je na R1 napětí Uout-Uref. Ona by se pozice R1 a P dala prohodit, ale při nespolehlivém kontaktu běžce by asi napětí vystřelovalo do maxima, takhle podá na minimum.

Jestli mluvíme oba o tomtéž schématu z 1. příspěvku, tak v něm právě při chrastícím kontaktu P bude napětí vystřelovat nahoru. A ten ellyt C2 se postará, aby k tomu došlo brzo.

[Bernard]

To si s něčím pleteš, Uref je mezi piny 1 a 2, tj. na R1.

Je to tak, šeredně jsem se splet.

[buddyns]

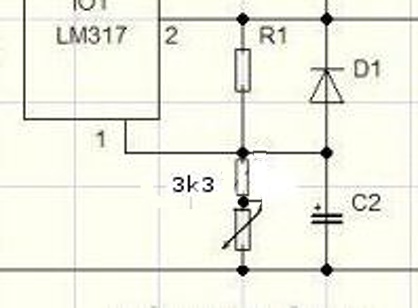

Takže když schéma bude vypada takto , bude vše ok ?!
http://oi47.tinypic.com/2r4oj1h.jpg

[tomasjedno]

Podařilo se ti nakumulovat snad všechny špatné nápady, které tu zazněly.

[buddyns]

No , takže můj problém vyřeším jak ?!

[tomasjedno]

Pořídíš si trafo 24V~
odstřihneš C2
jako P použiješ nějaký robustní typ se spolehlivým kontaktem jezdce
vyhodíš ten odpor 3k3, cos tam přidal
jako hodnotu R1 osadíš přibližně 1/23 hodnoty P

[BOBOBO]

Není to pro trvalou zátěž , ale můžeš dle reálných výsledků měření použít paralelně dvě (nebo dvě a dvě serioparaleně) diody 1N5337 . Takže za 12 respektive 24Kč budeš mít vyřešeno . Vložíš mezi kond 5G a IO .

[Standa33]

Pokud je po usměrnění napětí větší než 40V, tak je potřeba použít typ LM317HVT(Uvs max = 60V).

Další problém bude s chlazením IO, podle datasheetu má Rj = 5°C/W.
(typ T)
Takže maximální ztrátový výkon na IO bude 125°C/5°C = 25W.(s ideálním chladičem , IO má vnitřní omezení teploty na 125°C).

[procesor]

Tých 45V nie je zlé ak požaduješ 30V na výstupe...

A kolikpak asi bude voltíků na tom stabilizátoru, když bude na výstupu 1,25 V? (Nebo než se po zapnutí nabijí i kondy C2, C3?)

Zrejme to už niekoľko raz pripojil a prežilo to najhoršie pri štarte.
Keďže na vstupe má dosť veľký kondenzátor neobjaví sa na tom napätie skokom a na C2 to bude sledovať len s malým oneskorením tau cca 50us.

Samozrejme, že to bude balansovať na hrane povolených hodnôt a pri zmene parametrov v sieti sa môže dostať za. Tých 40V v datašíte sa týka rozdielu Uvsup-Uvýst, takže na vstupe je prípustné napätie od 41,25 vyššie. Potom sa musí zaistiť správny časový nábeh pri zapínaní obvodu. Prakticky by bolo dobré aby kapacita za usmerňovačom bola pripojená priamo na doske s kondenzátorom C1.

Kondenzátor C2 by som striktne nevyhadzoval. Je tam hlavne z dôvodu "škrípania" potenciometra P.


Odpor 3k3 do série s P 2K5 je len na vyskúšanie, či sa dá aj pri R1=240 nastaviť 30V. Samozrejme, že ho nesmie bežec P "predkočiť" ako to nakreslil autor úpravy pôvodnej schémy. Dolná hranica bude vyššia ako 17V.

Autor nepíše na aký účel sa zapojenie bude používať. Takže sa nedožije plne hodnotnej rady. Pokiaľ mu ide iba o princíp, stačí si nalistovať jeden z mnohých datasheet-ov z LM317. To jeho zapojenie je tam v každom ako základné (podotýkam, že aj s C2 a s obidvomi diódami) aj s výpočtom hodnôt R1 a P.

[tomasjedno]

Zrejme to už niekoľko raz pripojil a prežilo to najhoršie pri štarte.

Jo, jde ale o to, kolik startů to přežije, a jestli i při lehce zvýšeném napětí v síti.

Kondenzátor C2 by som striktne nevyhadzoval. Je tam hlavne z dôvodu "škrípania" potenciometra P.
...jeden z mnohých datasheet-ov z LM317. To jeho zapojenie je tam v každom ako základné (podotýkam, že aj s C2...

Jako základní bych bral datasheet od NS, který je autorem obvodu. Ani v něm, ani od F ani TI ani ON ten kond není. Našel jsem ho jen v ST. Kromě toho, jak už jsem psal, ten kond se postará o to, aby ten poťák začal chrastit brzo.
Kdybych si to stavěl pro sebe, tak bych ochranu proti chrastění udělal spíš takhle. Při chrastění jezdce to bude ustřelovat někam k napětí 2 V, a ne k maximu.

[procesor]

Zaujímavé, ibaže totálne nelineárne k uhlu pootočenia a so stratou spätnej väzby na dolnom konci.
