Nabíječka Protool ACU60E
Moderátor: Moderátoři
Žárovka na příslušné napětí, zařazená do série s fází v přívodu, je naprosto standardní metoda, používaná nejen při opravě televizorů. Je to na Bastlírně bohatě popsáno.
Také bys ji mohl zařadit přímo před ten tranzistor (primár trafa), kdybys měl žárovku na 333V stejnosměrných (nebo tři na 110V "z ciziny").
Ještě lepší by byl patřičně dimenzovaný stejnosměrný zdroj s elektronickým omezením nadproudu.
Ovšem už v tom primárním kondenzátoru je nashromážděno dost energie na to, aby ten MosFET zničila.
Radši nezjišťuj, co by shořelo, kdybys někde sehnal tak výkonný tranzistor, že by v tomhle zapojení neodešel...
//EDIT: To, co jsem napsal původně, bylo poněkud nesmyslné, tak jsem to raději trochu srovnal.
Nedostatek spánku zabíjí!!!
Také bys ji mohl zařadit přímo před ten tranzistor (primár trafa), kdybys měl žárovku na 333V stejnosměrných (nebo tři na 110V "z ciziny").
Ještě lepší by byl patřičně dimenzovaný stejnosměrný zdroj s elektronickým omezením nadproudu.
Ovšem už v tom primárním kondenzátoru je nashromážděno dost energie na to, aby ten MosFET zničila.
Radši nezjišťuj, co by shořelo, kdybys někde sehnal tak výkonný tranzistor, že by v tomhle zapojení neodešel...
//EDIT: To, co jsem napsal původně, bylo poněkud nesmyslné, tak jsem to raději trochu srovnal.
Nedostatek spánku zabíjí!!!
Naposledy upravil(a) Habesan dne 29 dub 2013, 08:05, celkem upraveno 1 x.
Sháním hasičák s CO2 "sněhový", raději funkční.
(Nemusí mít platnou revizi.)
(Celkově budu raději, když se to obejde bez papírů.)
(Nemusí mít platnou revizi.)
(Celkově budu raději, když se to obejde bez papírů.)
Musim se poplácat po rameni(nikdo jinej to neudělá
)
Po dlouhém bádání a rozkreslení zdroje (to byla skutečně vyšší dívčí) jsem přišel na to, že je přerušen smd odpor 100R, který byl mezi Source FETu a třetím vývodem Uc3844.
Už jsem těch nabíječek opravil 5 a nějak jsem se v tom proměřování stratil takovým způsobem, že jsem na tenhle odpor kašlal...
No nic, pacient přežil a chirurg má ještě nervy v kupě....
Všem zůčastněným děkuji za pomoc...
Až se dostanu k foťáku, ofotim nákres a vložím sem pro ostatní, kdyby ještě v bodoucnu byl potřeba....
Mach3D
)
Po dlouhém bádání a rozkreslení zdroje (to byla skutečně vyšší dívčí) jsem přišel na to, že je přerušen smd odpor 100R, který byl mezi Source FETu a třetím vývodem Uc3844.
Už jsem těch nabíječek opravil 5 a nějak jsem se v tom proměřování stratil takovým způsobem, že jsem na tenhle odpor kašlal...
No nic, pacient přežil a chirurg má ještě nervy v kupě....
Všem zůčastněným děkuji za pomoc...
Až se dostanu k foťáku, ofotim nákres a vložím sem pro ostatní, kdyby ještě v bodoucnu byl potřeba....
Mach3D

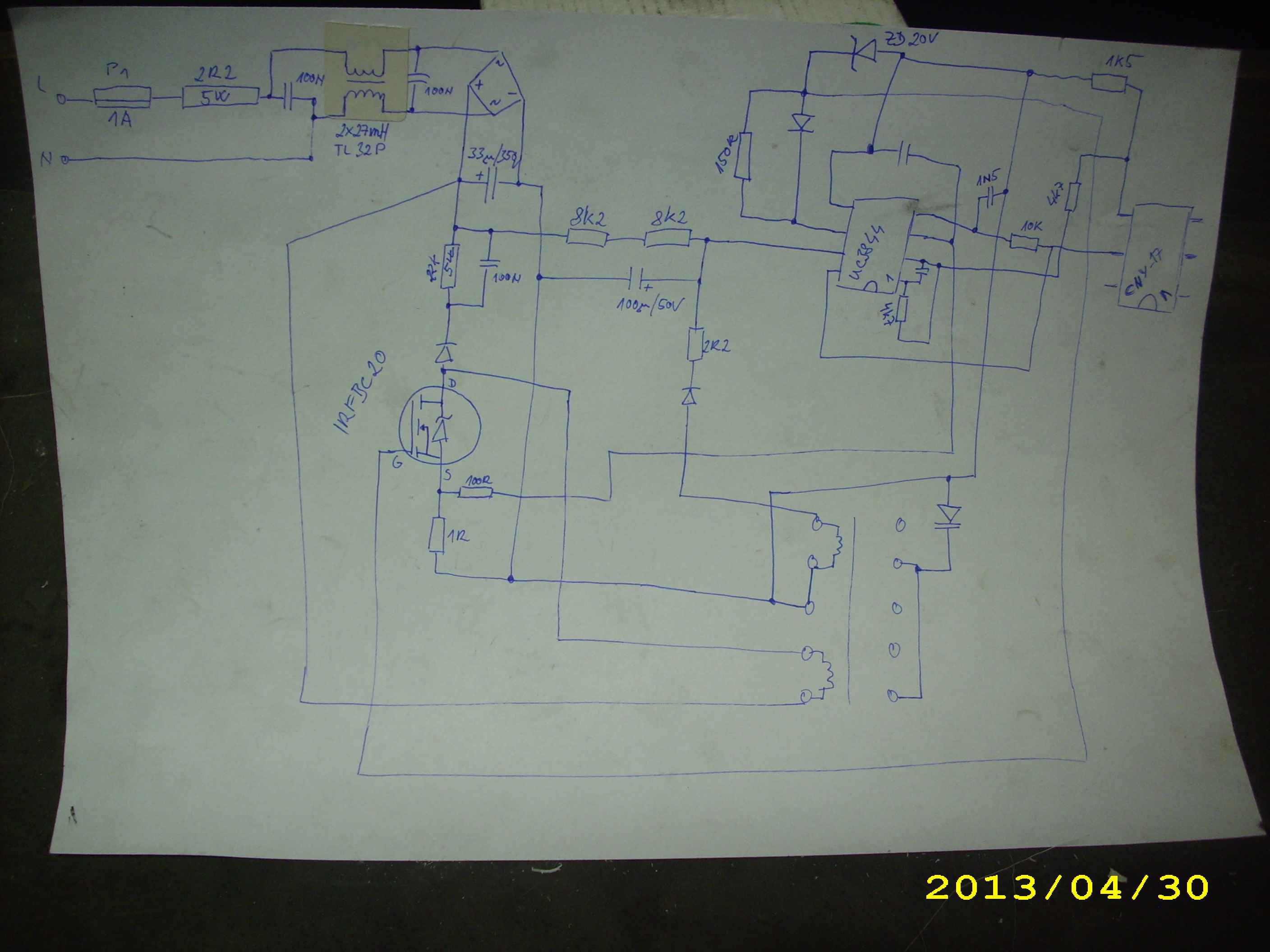

Slíbené schema zdroje, snad to někomu pomuže...
