Nabíječka Protool ACU60E

Zpráva

Mach3D · #1 Příspěvek od **Mach3D** » 05 úno 2013, 09:16

Zdravím a zároveň prosím o pomoc s opravou této nabíječky, sešla se mi tu již třetí a nevím si s tím už rady.

Pokaždé to vypadá na zdrojovou část, kde je odpálen MOSFET IRFBC20 u jedné i 20V zenerka, při tom spálená pojistka 1A. bohužel po výměně již pojistka drží, ale další chyba bude nejspíš za zdrojem.
Osciloskop nemám, tak prosím o radu,zda se s tímto problém někdo nesetkal nebo alespoň nasměrovat na co se zaměřit.

Díky Mach3D

#2 Příspěvek od **ok1hga** » 05 úno 2013, 10:32

jak vypadají elyty?
dej sem kloudné fotky vnitřku . . .

Mach3D · #3 Příspěvek od **Mach3D** » 05 úno 2013, 10:41

Všechny elyty jsou v pořádku s kapacitou v toleranci.
Fotky připojím zítra.

Edit: Nový kousek co se u mě objevil, měl šluslou jen tu zenerku 20v, i když na MOSFETu bylo vidět, že to mezi G a D skočilo, tak to přežil. Takže skore 1/2 :lol:

Zatím díky Mach3D.

galjo · #4 Příspěvek od **galjo** » 05 úno 2013, 12:43

Bez pohľadu do toho je ťažko radiť čo tam môže byť vadné. Schéma ako obvykle nedostupné a servis si zabezpečuje výrobca.

niko231 · #5 Příspěvek od **niko231** » 13 úno 2013, 21:31

Taky tam odchází snímací odpor v emitoru toho fetu.

Mach3D · #6 Příspěvek od **Mach3D** » 14 úno 2013, 20:19

Pravda, toho jsem si ani nevšiml, má mít 1 ohm a byl přerušen, ale i tak nabíječka nefunguje, pořád si myslím, že ten procesor bude KO.

Díky Mach3D

BOBOBO · #7 Příspěvek od **BOBOBO** » 15 úno 2013, 07:28

Nejsem si jist , ale zdroj by měl jít spustit i bez řízení . Nejdříve ho rozchoď . Dělal jsem to tak před dvěma lety a chyba byla ve zdroji a dost dlouho jsem to hledal .

Mach3D · #8 Příspěvek od **Mach3D** » 15 úno 2013, 14:28

Nevzpomínáš si, jestli to byl jeden z těch brouků u fetu , nebo nějaká pasivní součástka?

Mach3D · #9 Příspěvek od **Mach3D** » 20 úno 2013, 10:26

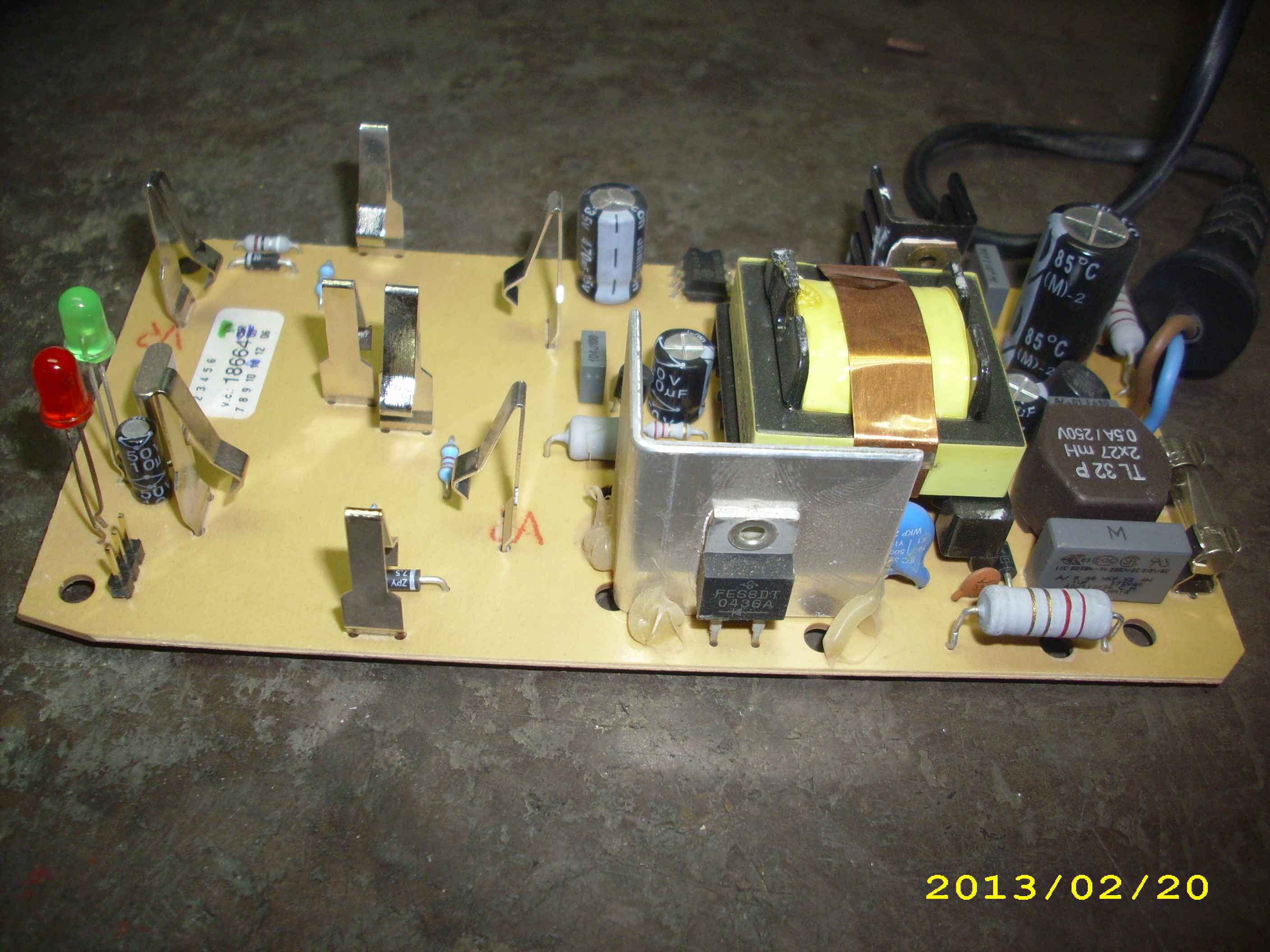

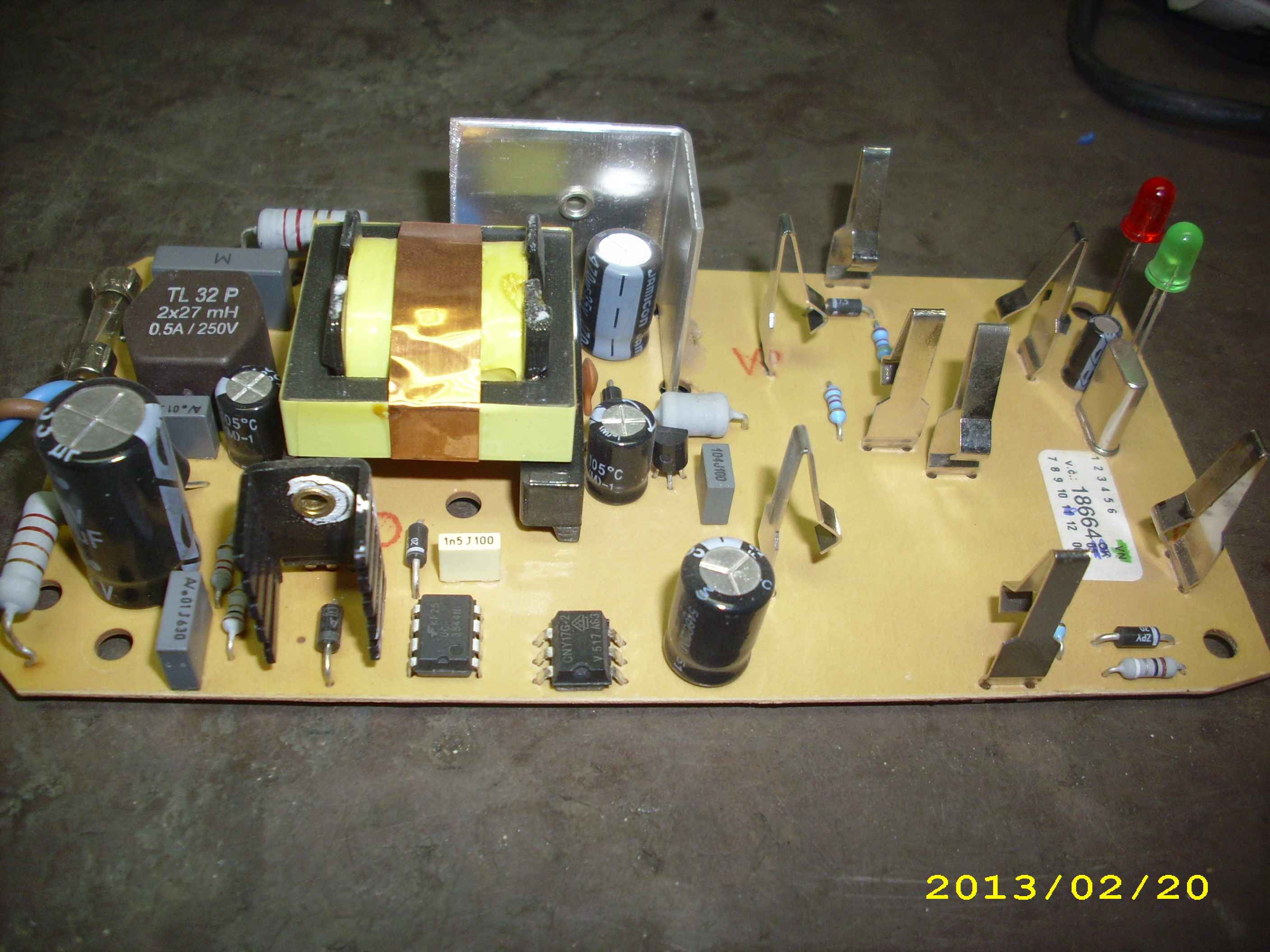

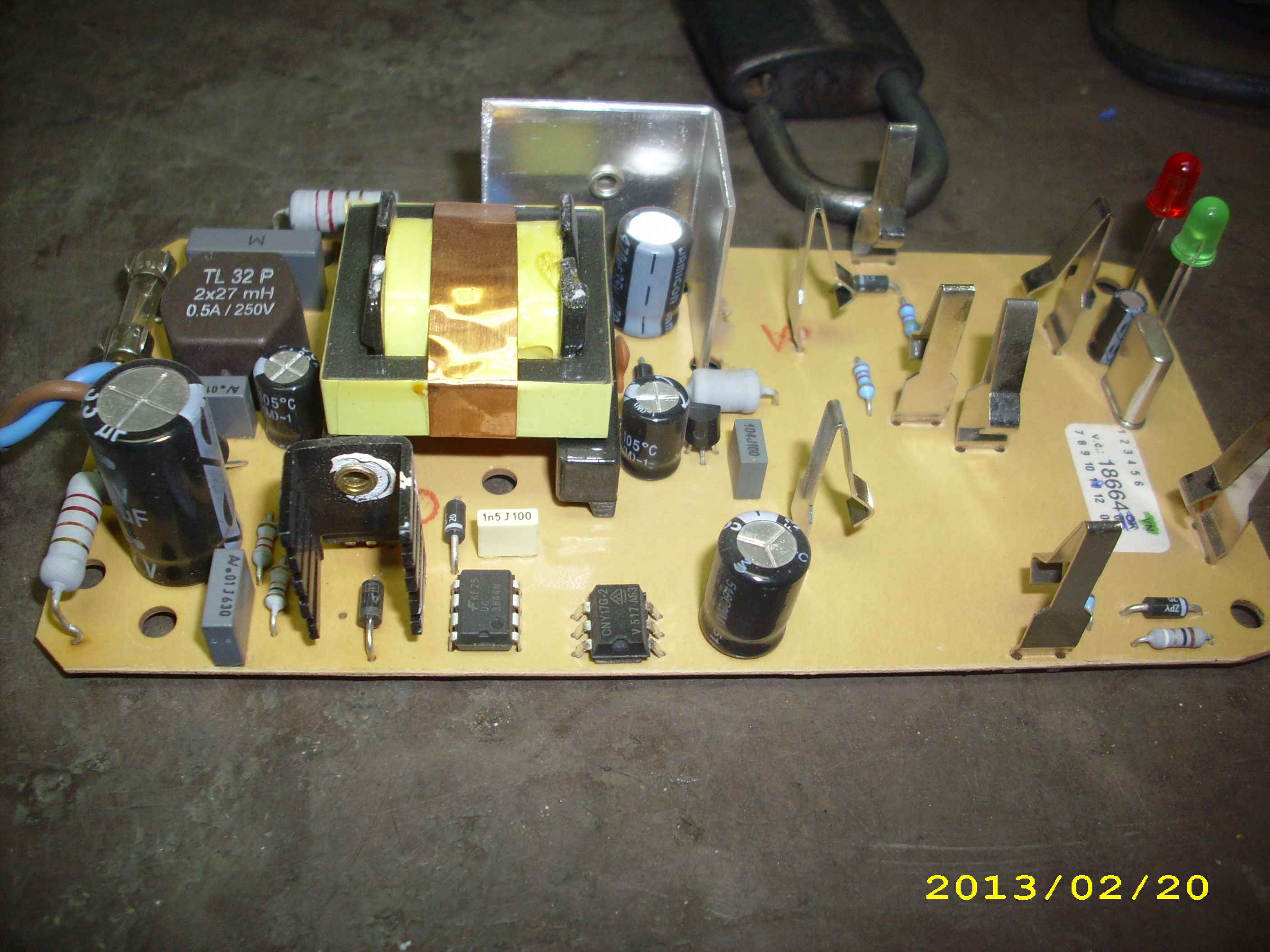

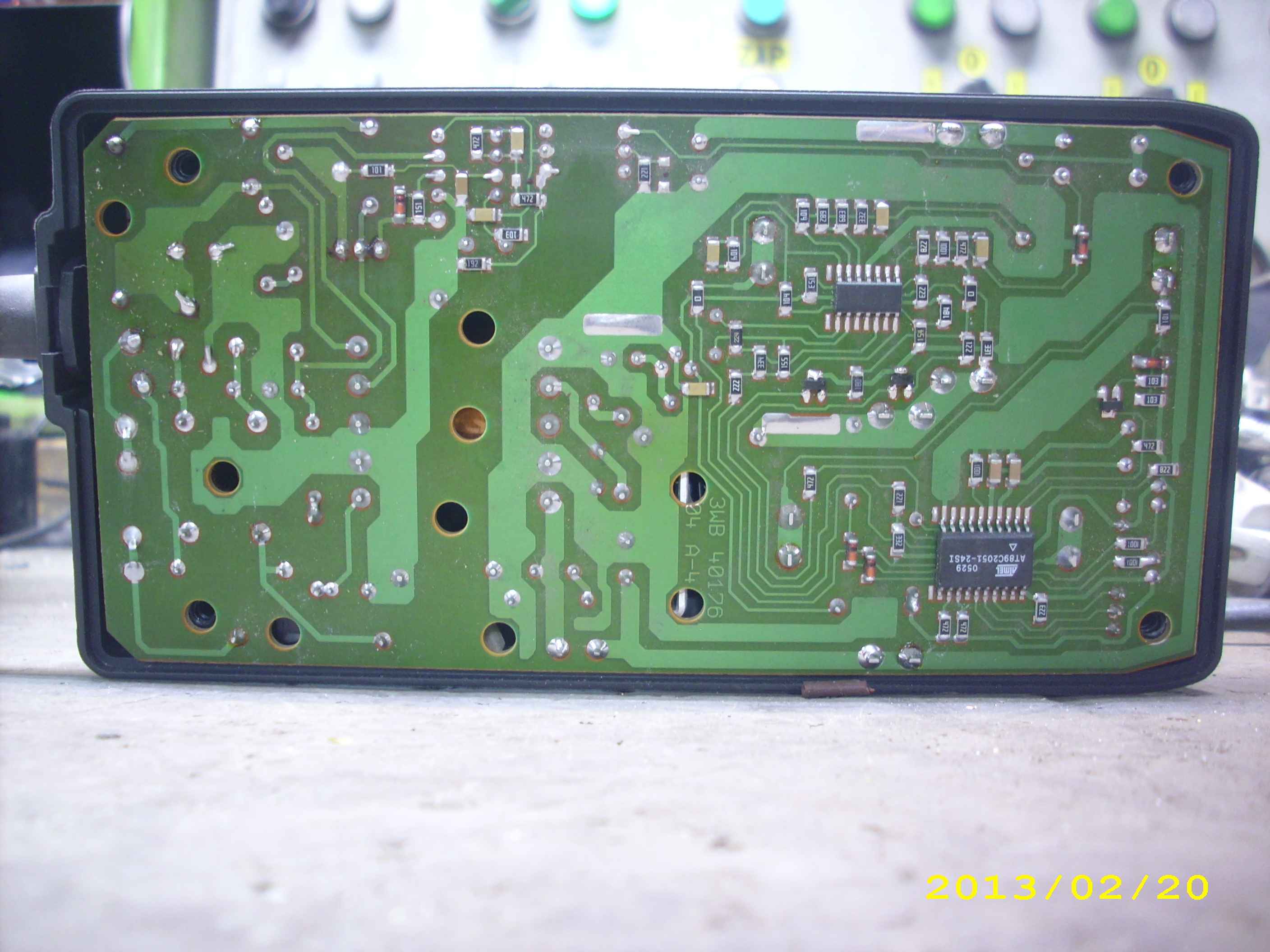

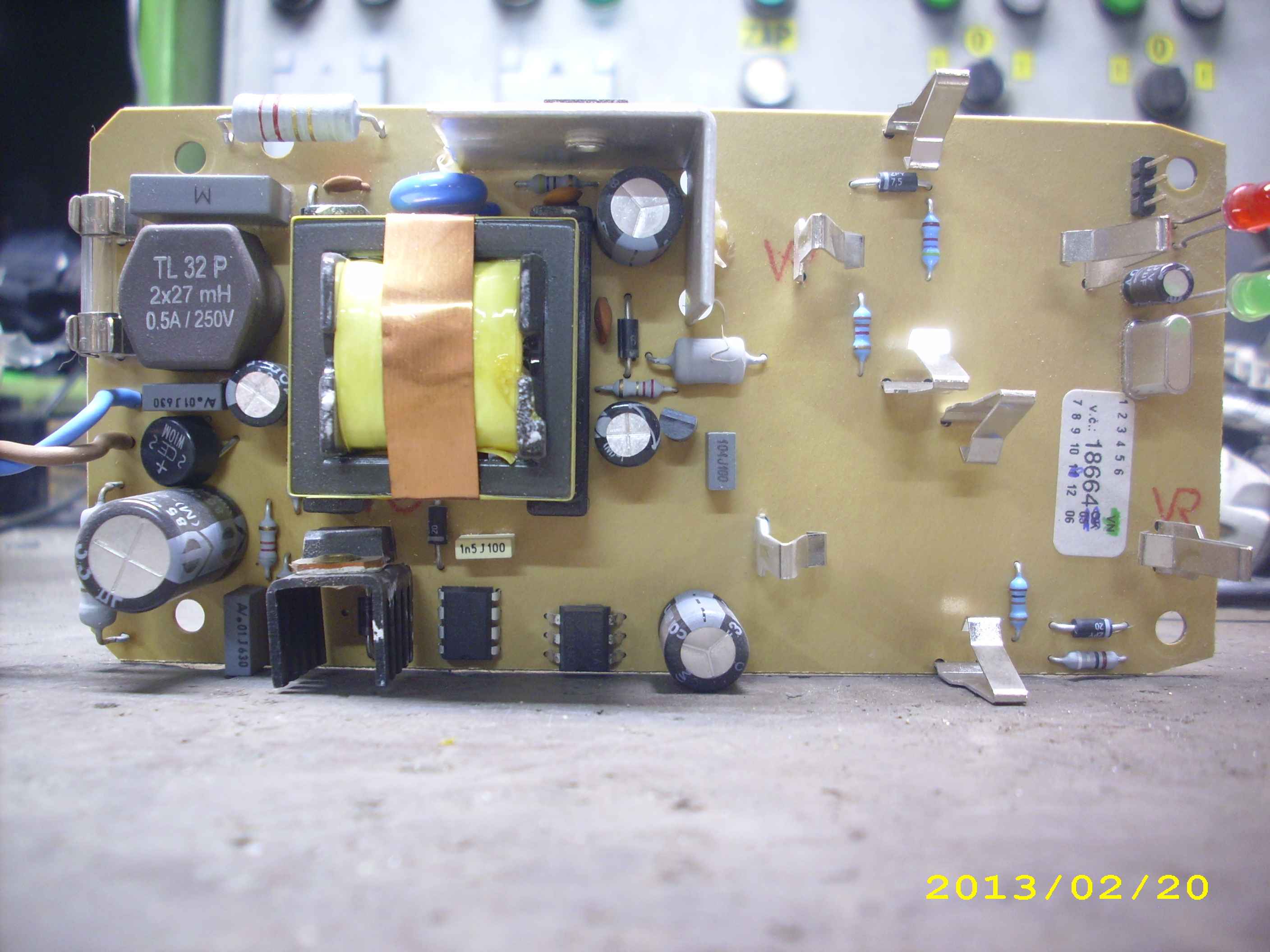

Slíbené foto...

Mach3D · #10 Příspěvek od **Mach3D** » 03 dub 2013, 10:24

Konečně dorazili součástky na opravu...

resume:
Po výměně vadných součástek(1ohm rezistor, mosfet, optočlen,uc3844n a zenerky 20v) jedna chodí parádně, jedna škytla a odešla na procesoru, a třetí neustále zlobí, mé pozorování těchto zjevů ještě bude pokračovat :lol:

Mach3D · #11 Příspěvek od **Mach3D** » 25 dub 2013, 17:36

Po delší době jsem k tomu zase našel odvahu, ale potřebuju poradit.

Po výměně FETu a vlastně všech zasažených součástek mi už několikrát odkráčel do věčných lovišť právě ten FET i s 1 Ohm odporem, který je připojen k Source. Dal jsem na zkoušku místo pojistky 15W žárovku, ale ta je na to asi silná a odkráčel stejně.

Jak ho mám při zkoušení ochránit?

Díky za rady...

#12 Příspěvek od **ok1hga** » 25 dub 2013, 17:40

Mach3D píše:Dal jsem na zkoušku místo pojistky 15W žárovku, ale ta je na to asi silná a odkráčel stejně.

na jaké napětí ta žárovka byla ?

Mach3D · #13 Příspěvek od **Mach3D** » 25 dub 2013, 17:41

240v 15w - dal jsem ji místo pojistky...

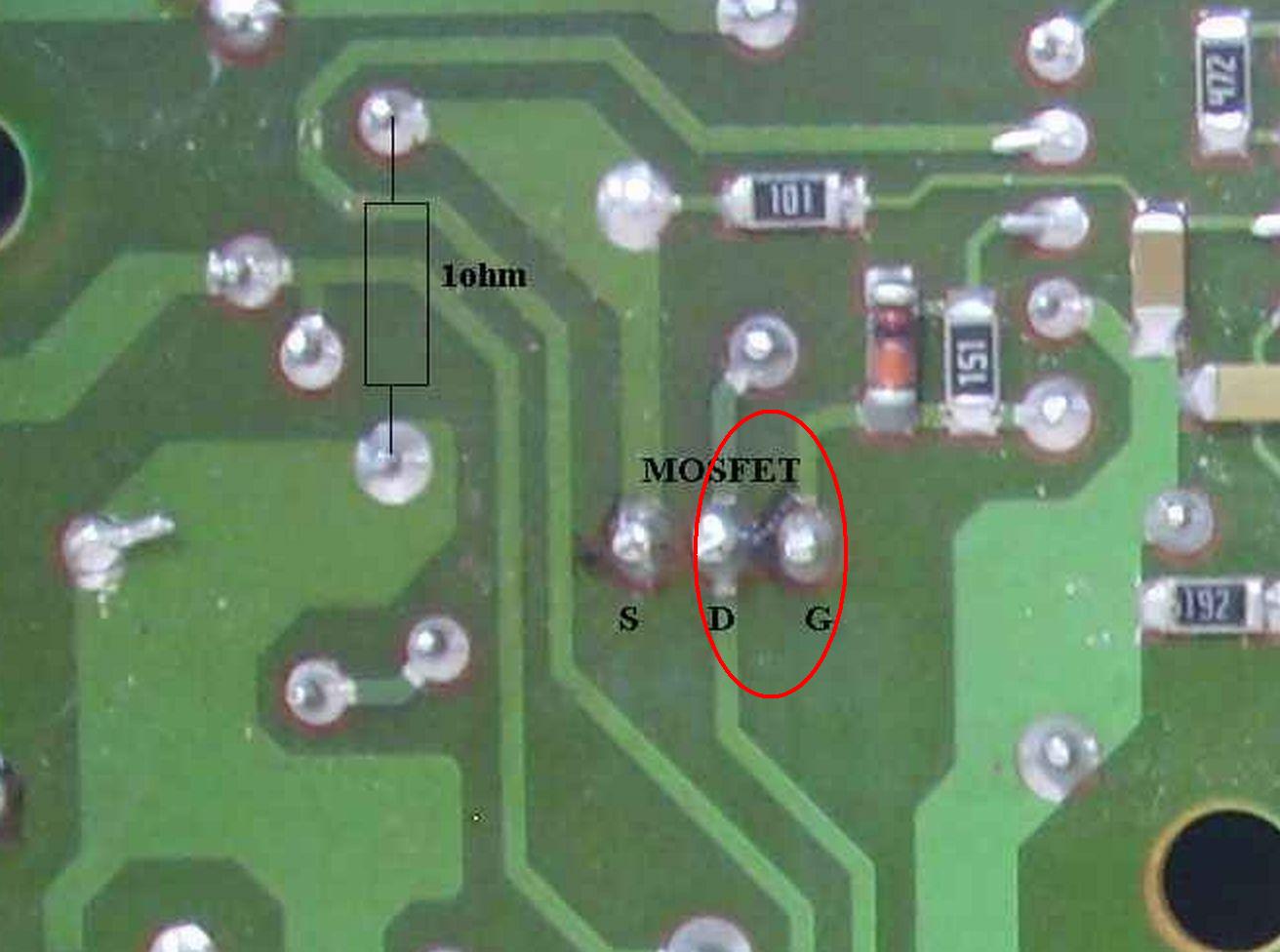

vkládám foto s vyobrazením fetu a odporu...

#14 Příspěvek od **ok1hga** » 25 dub 2013, 17:52

není svod mezi G a D fetu ?

Mach3D · #15 Příspěvek od **Mach3D** » 25 dub 2013, 17:56

Měnil jsem ho 2x za funglovku, takže tím to nebude, fotky jsou již víceméně ilustrativní, měnil jsem tam víc věcí až po focení...

Jde mi spíš o to jak ho ochránit, abych jich nevyplácal 10 než přijdu na to, kde je chyba...pojistkou na Drain? jak velkou?
