Habesan · #16 Příspěvek od **Habesan** » 25 dub 2013, 09:41

Ano, mohl bys.
Dokonce se to kdysi dávno (dodnes) běžně dělalo, když dva tyristory byly levnější než jeden triak, když snesly větší proudy, a protože dvě pouzdra se snáze chladí, a taky v době, kdy vůbec žádné triaky nebyly...

Ostatně je to jedna z maturitních otázek.

procesor · #17 Příspěvek od **procesor** » 25 dub 2013, 09:58

To ti stačí 25A triak
http://www.gme.sk/triaky/bta26b-600v-p225-051/
40 A a lacnejší
http://www.gme.sk/triaky/bta41-800b-p225-058/

lululi · #18 Příspěvek od **lululi** » 25 dub 2013, 14:20

Ja len pre to ze tyristory mam doma a triak musim objednat a kym pride,.... cena nie je nijak strasna, len to cakanie + postovne..... 25A by stacilo? mam 35A tyristory (aj 160A ale su obrovske a ze sa s nimi robi) mohol by sa ten problem vyriesit ze budu mat cas sa v jednej polvne spamatat?

procesor · #19 Příspěvek od **procesor** » 25 dub 2013, 20:26

Ak vyriešiš budenie dvoch G (tie sa nedajú spojiť). Bude to zbytočná komplikácia. Ten tiak bude aj s poštou do 7€ (ten 41A bude mať aj 100% rezervu a je na 700V)

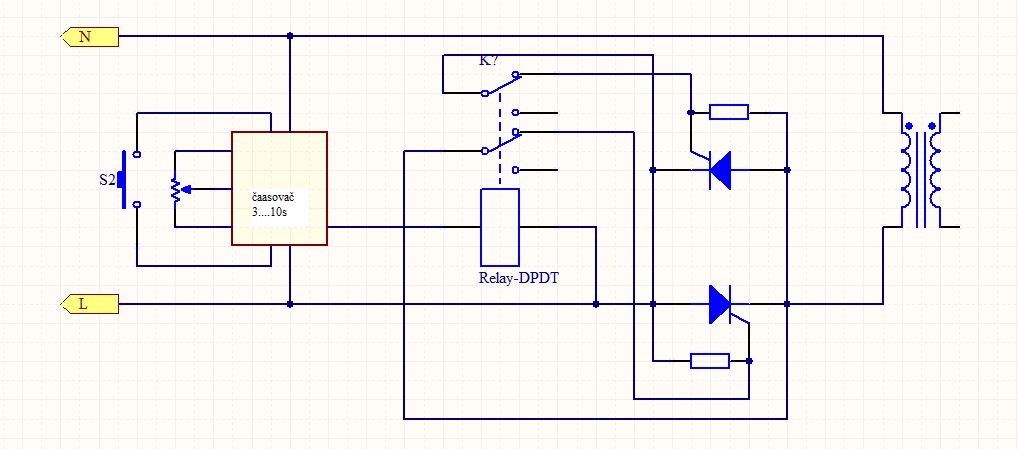

edit:zjednodušený priklad thyristorov s relé (lepšie by to bolo s opto-izolátormi, alebo impulzným trafkom).
S triakom sa dá urobiť jednoducho aj soft start.
K tej poznámke, že to vyhadzuje poistky iba bez zaťaženia...zapoj ten trafak s poriadne dimenzovanou šnúrou na slušnú sieť a uvidíš ako budú lietať poistky aj pri uzavretí obvodu bodovačky.

lululi · #20 Příspěvek od **lululi** » 26 dub 2013, 14:26

Dakujem za schemu, ale dal som teda na vase rady a triak na 41A je uz doma. Takze ho skusim dat miesto mostika a tyristora. Ako by vyzeral ten soft start? Privodny vodic je poriadny (fabricky z RTB2 na 380v zastrcku)...

procesor · #21 Příspěvek od **procesor** » 26 dub 2013, 19:36

Pozri si toto:
http://www.datasheetcatalog.org/datashe ... oc4712.pdf

Špekulovať budeš až to bude vyhadzovať poistky. Ten obvod nemá riadiaci vstup STOP/START. Cez pin7 by sa možno dalo niečo také zrealizovať.

lululi · #22 Příspěvek od **lululi** » 19 kvě 2013, 09:01

Tak , konecne sa tomu idem znova venovat. Ten triak je najlepsie ako zapojit, viem vyuzit aj to casovanie z predoslej schemy, alebo tam je to usmernene a prepojene s minus polom, ale teraz tam uz nebude. treba pouzit optotriak na ovladanie? vdaka

lululi · #23 Příspěvek od **lululi** » 20 kvě 2013, 21:03

Tak som to dnes zapojil podla tejto schemy, akurat s c 33nF, ale ani skrt. Mam podozrenie na triak, ako ho vyskusam len sam. Staci spojit napr. G s A1, alebo ako ho otvorim? Vdaka

procesor · #24 Příspěvek od **procesor** » 20 kvě 2013, 21:43

Trochu je to zjednodušené...a R2 je dosť malé. Radšej sa orientuj podľa datasheet-u od MOC306x http://www.datasheetcatalog.org/datashe ... OC3061.pdf
Nakonci je okrem triaku dokonca aj zapojenie pre dva thyristoty.

KUBO · #25 Příspěvek od **KUBO** » 20 kvě 2013, 21:46

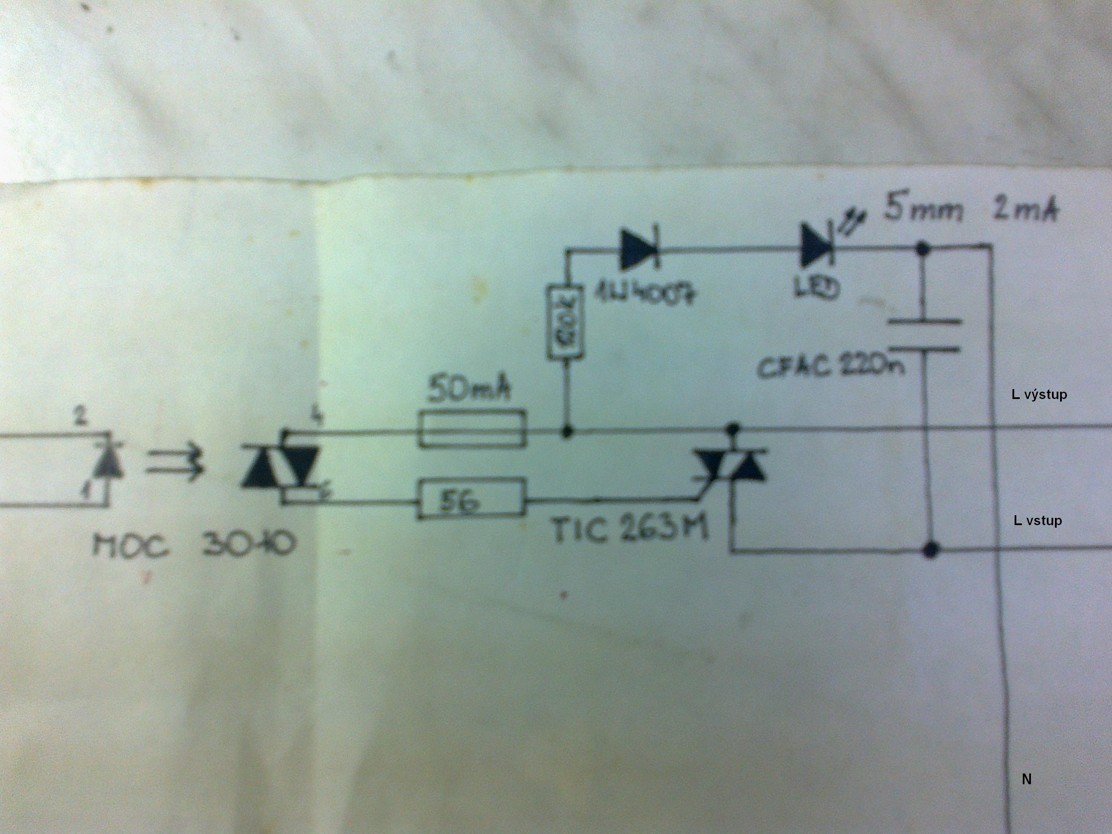

možno ti pomôže. má to aj indikáciu zopnutia.

BOBOBO · #26 Příspěvek od **BOBOBO** » 21 kvě 2013, 06:49

Dej si majzla , jeden silný budící pulz a triak je fuč , jak ten řídící , tak výkonový . Jinak to můžeš otvírat přímo tím zdrojem , co je v úvodu vlákna . Triaku by mělo být jedno , zda ho otevíráš plusem či minusem . Další důležitá věc . Zkoušíš to s tím trafem nebo náhradní zátěží ?

lululi · #27 Příspěvek od **lululi** » 21 kvě 2013, 11:02

Ta schema je zo svarfora a komente bolo aby sa zvysil R2 na 330 ohm, ten som aj taky dal. No ten silny budici pulz...vsetko je mozne, ale nepredpokladam, skusal som to s tym zvaracim trafom ako zatazou, sa mi to zdalo jednoduche, myslel som ze to pojne na prvy krat

vyskusam ho teda zopnut rovno tym usmernenym pomocnym zdrojom. dakujem za rady. (zacinam trocha lutovat ze som to neriesil stykacom..., dam mu este jednu sancu a ak nic pojde stykac
